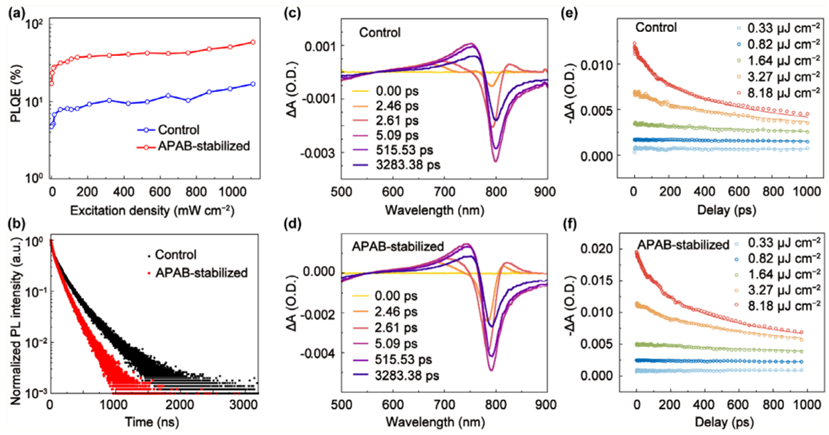

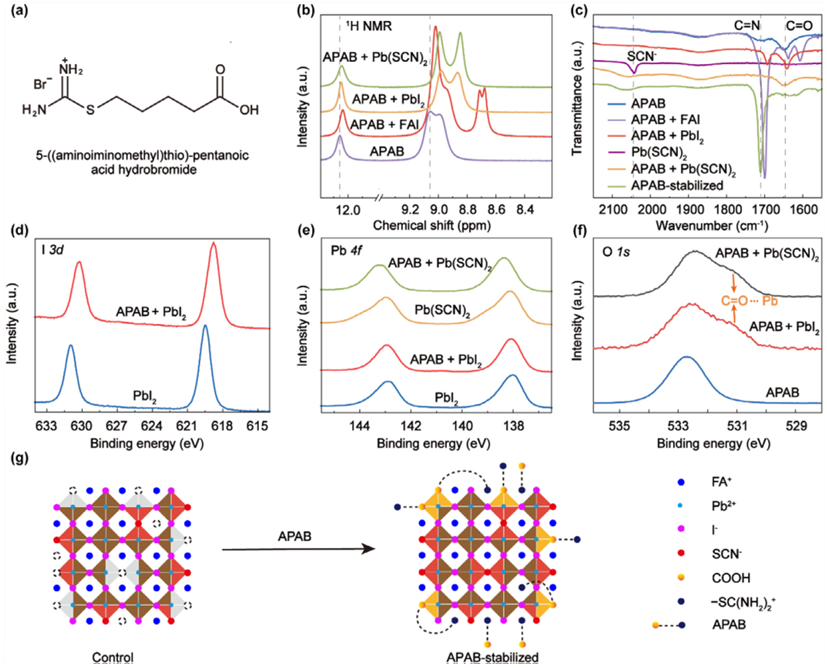

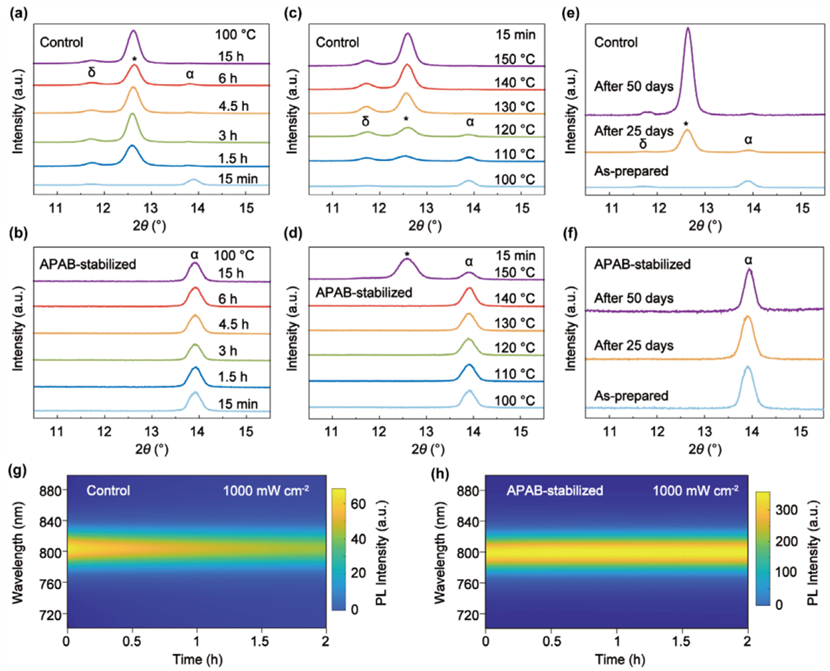

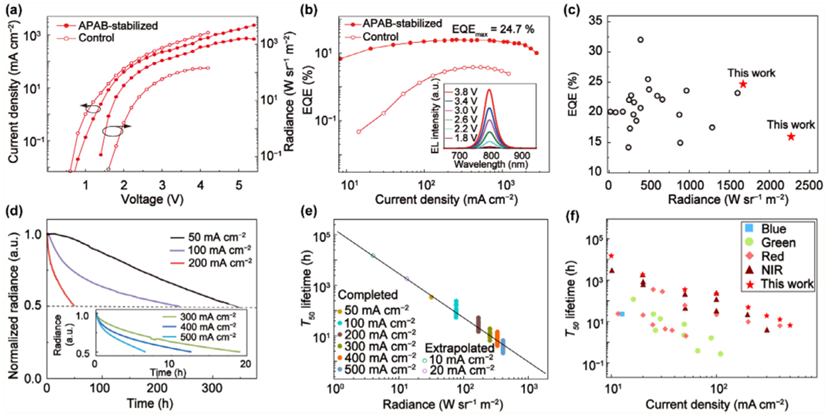

鈣鈦礦發(fā)光二極管憑借其高效率和色純度，已成為下一代顯示技術(shù)的有希望的候選者。然而，PeLED在高電流密度(>100 mA cm^?2)下的工作不穩(wěn)定性仍然是一項重大挑戰(zhàn)。鑒于此，2025年5月23日浙江大學趙保丹&狄大衛(wèi)于AM刊發(fā)增強明亮穩(wěn)定的近紅外鈣鈦礦LED的熱耐受性的研究成果，本文報道了近紅外(≈797 nm) PeLED，其峰值外量子效率(EQE)約為24.7%，在寬電流密度范圍(70–1200 mA cm^?2) 內(nèi)EQE均大于20%，從而實現(xiàn)了2270 W sr^?1 m^?2的超高峰值輻射度。這些PeLED表現(xiàn)出出色的工作穩(wěn)定性，在電流密度為500、400、300、200、100 和 50 mA cm^?2時的工作壽命(T50)分別為6.6、12.7、19.2、49.5、238.6和350小時。高穩(wěn)定性是通過含有甲脒基團的多功能穩(wěn)定劑實現(xiàn)的，該穩(wěn)定劑可防止α-FAPbI3鈣鈦礦在高溫下發(fā)生相變和分解。這項工作證明了在高電流密度下實現(xiàn)高效穩(wěn)定的PeLED的可行性，為開發(fā)基于鹵化物鈣鈦礦的高功率光電器件提供了策略。
