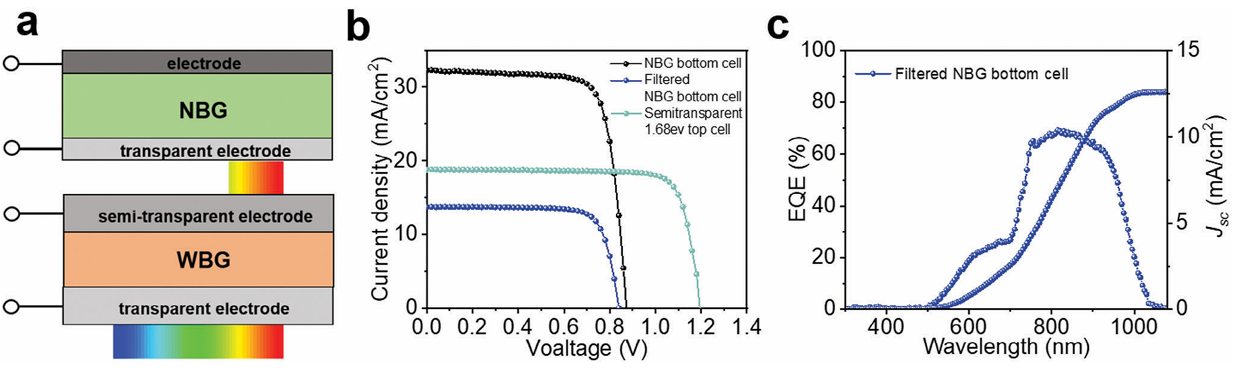

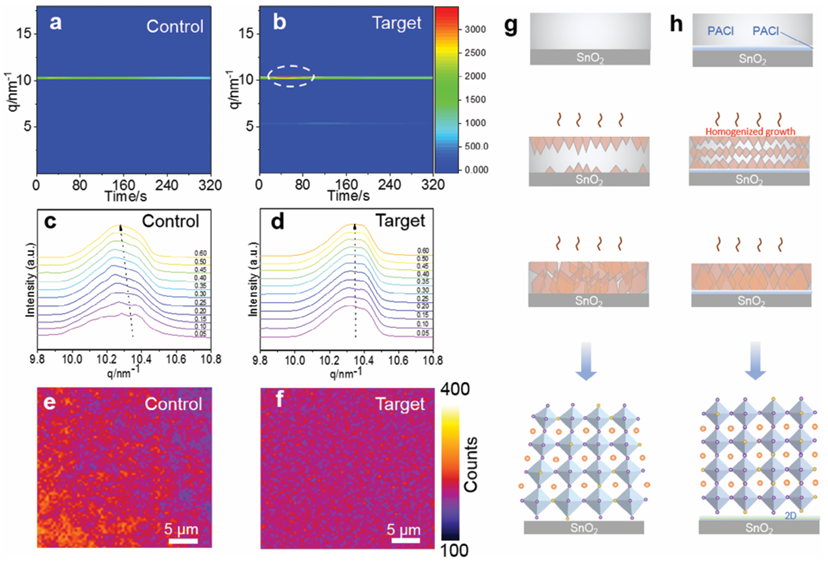

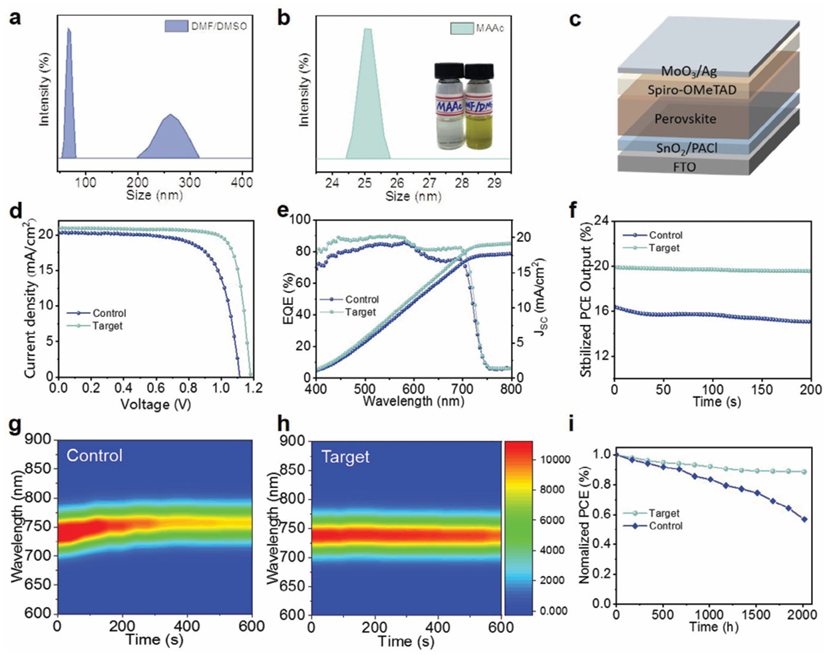

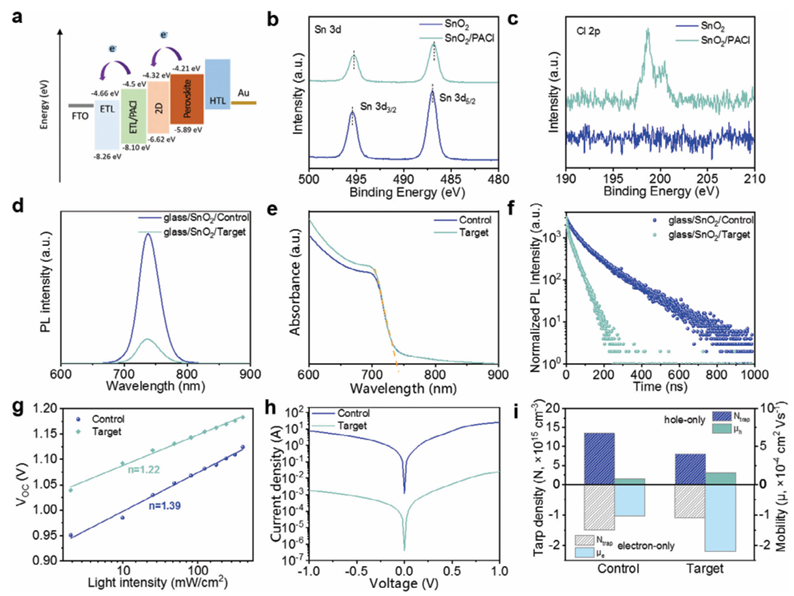

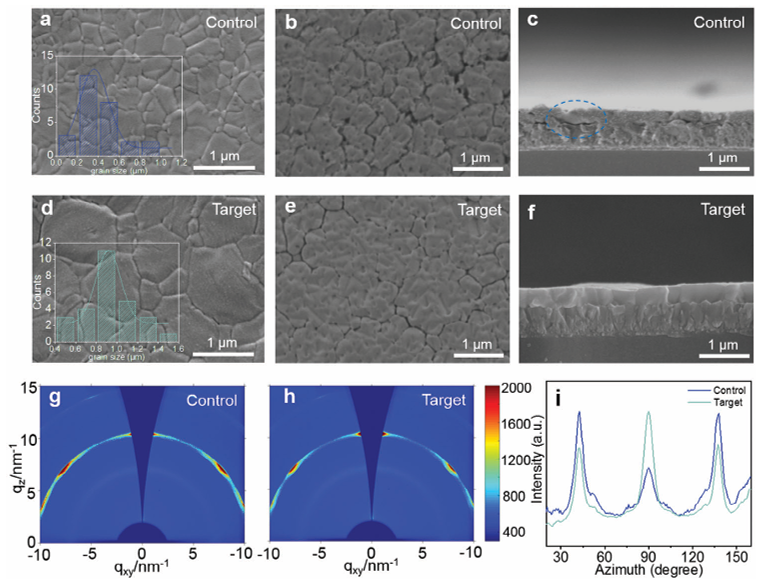

寬帶隙鈣鈦礦太陽(yáng)能電池因其在串聯(lián)太陽(yáng)能電池中的潛在應(yīng)用而受到廣泛關(guān)注。然而，混合鹵化物寬帶隙鈣鈦礦存在嚴(yán)重的相分離問(wèn)題，這嚴(yán)重限制了所得器件的功率轉(zhuǎn)換效率和穩(wěn)定性。鑒于此，2025年1月31日南京工業(yè)大學(xué)張輝&陳永華于AFM刊發(fā)均質(zhì)寬帶隙鈣鈦礦用于光穩(wěn)定和高效的四端全鈣鈦礦串聯(lián)太陽(yáng)能電池的研究成果，開發(fā)了一種有效的自下而上的策略來(lái)通過(guò)在埋底界面處加入丙基氯化銨(PACl)來(lái)穩(wěn)定寬帶隙鈣鈦礦。PACl可以與PbI2相互作用，在鈣鈦礦/SnO2界面處形成一層薄薄的低維鈣鈦礦，從而形成高能級(jí)聯(lián)結(jié)構(gòu)以加速電子提取。此外，生成的低維鈣鈦礦可以促進(jìn)鈣鈦礦生長(zhǎng)，鹵化物分布均勻，晶格應(yīng)變釋放。由于結(jié)晶均勻、缺陷態(tài)受抑制和電荷傳輸加速，寬帶隙鈣鈦礦內(nèi)的光誘導(dǎo)相分離大大受到抑制。結(jié)果在寬帶隙鈣鈦礦太陽(yáng)能電池中獲得了約20％的冠軍效率，并且在2000小時(shí)存儲(chǔ)后仍保持初始效率的90％以上。通過(guò)與窄帶隙鈣鈦礦太陽(yáng)能電池結(jié)合，最終構(gòu)建了四端全鈣鈦礦串聯(lián)太陽(yáng)能電池，其效率有望高達(dá)27.2％。
