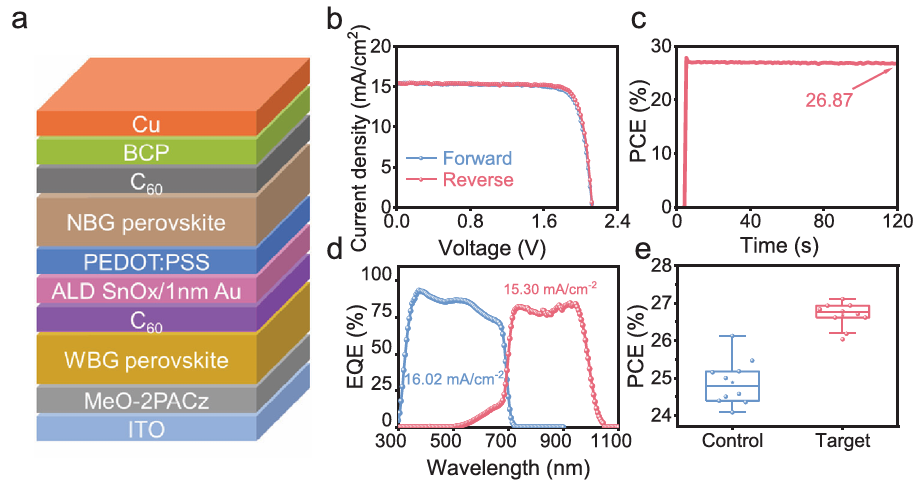

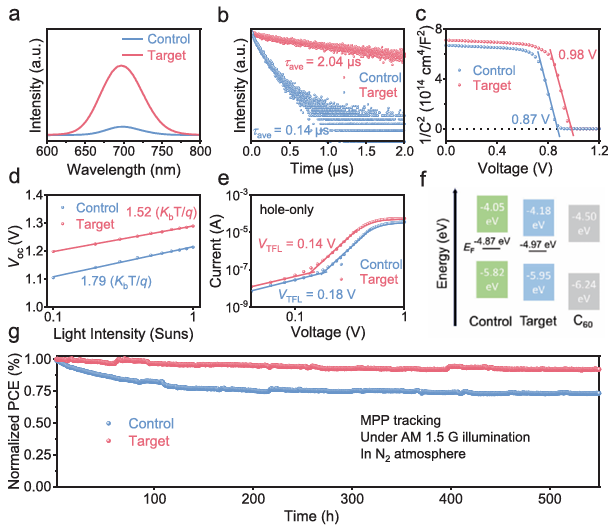

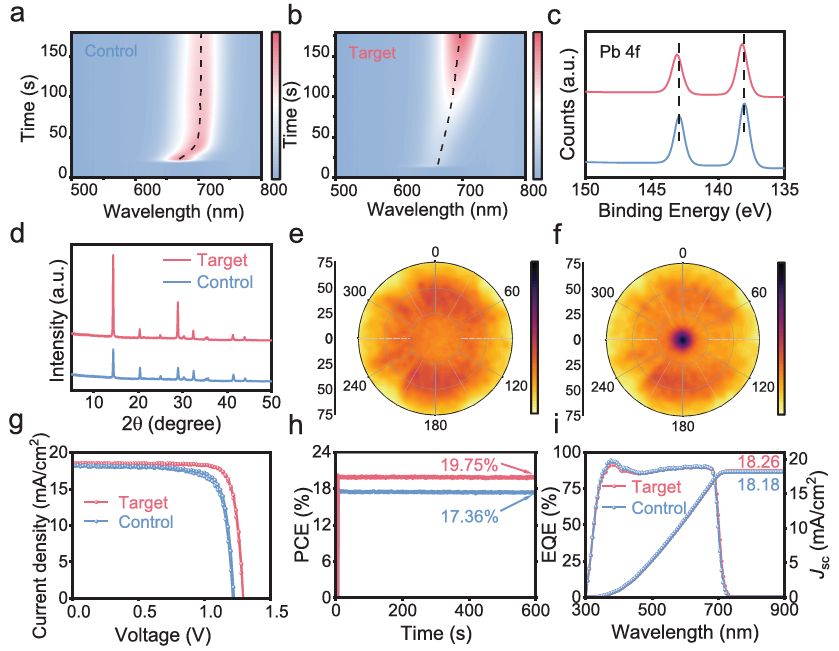

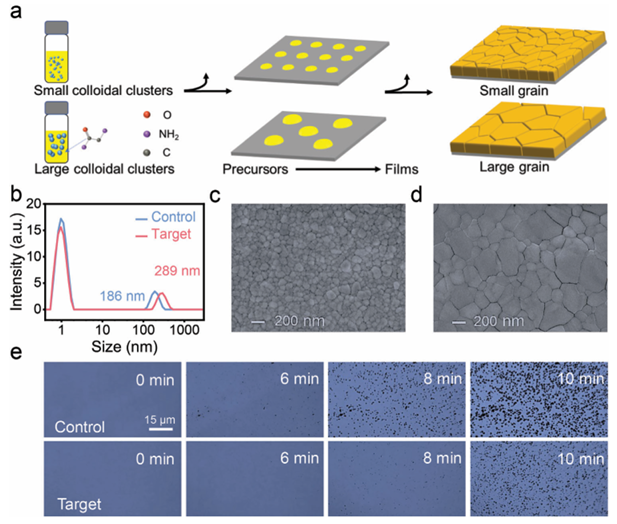

由于前驅(qū)體利用率高且簡單，刮刀涂布技術(shù)引起了鈣鈦礦太陽能電池的廣泛關(guān)注。然而，刮刀涂覆的鈣鈦礦太陽能電池的功率轉(zhuǎn)換效率往往落后于旋涂器件，主要是由于刮刀涂布和N2刀干燥過程中的預(yù)成核、異質(zhì)成核和結(jié)晶過程中鈣鈦礦薄膜的形成難以精確控制。鑒于此，2024年11月19日武漢工程大學(xué)鄭文文&武漢大學(xué)Dexin Pu&方國家&柯維俊于AM刊發(fā)通過三步抑制策略實(shí)現(xiàn)高效刀片涂覆寬帶隙和串聯(lián)疊層鈣鈦礦太陽能電池的研究成果，引入了一種三步抑制策略，利用功能性甘氨酸酰胺鹽酸鹽來調(diào)節(jié)成核前聚集，抑制過度異質(zhì)成核，并減緩結(jié)晶，從而能夠全面控制鈣鈦礦薄膜的形成過程。這種方法可以實(shí)現(xiàn)晶粒增大、缺陷密度降低和高度取向的晶體寬帶隙鈣鈦礦薄膜，并顯著延長載流子壽命，1.77 eV帶隙刀片涂層鈣鈦礦太陽能電池的最大效率達(dá)到19.97%。此外，由寬帶隙鈣鈦礦頂部電池和通過刮刀涂覆制造的1.25 eV帶隙鈣鈦礦底部電池組成的兩端串聯(lián)電池，產(chǎn)生令人印象深刻的27.11%的效率（穩(wěn)定在26.87%）。這項(xiàng)研究為控制刀片涂層過程中的預(yù)成核、異質(zhì)成核和結(jié)晶提供了全面的見解，為未來開發(fā)高性能、大面積器件提供了寶貴的指導(dǎo)。
