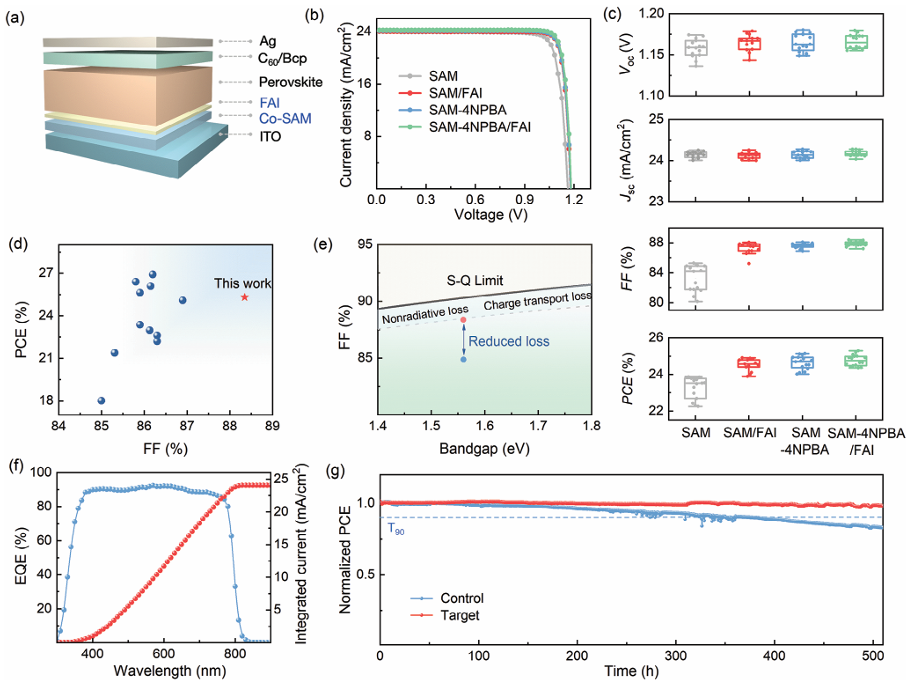

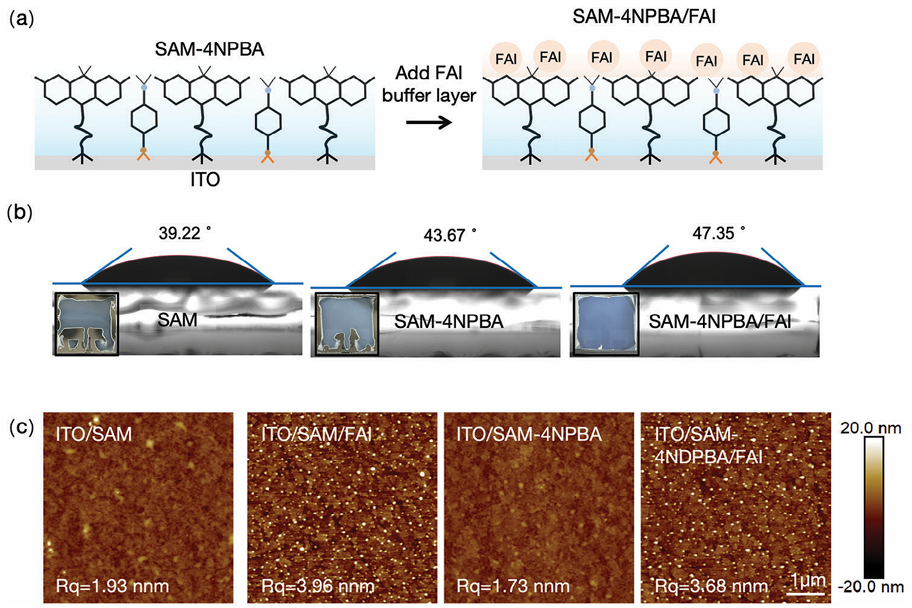

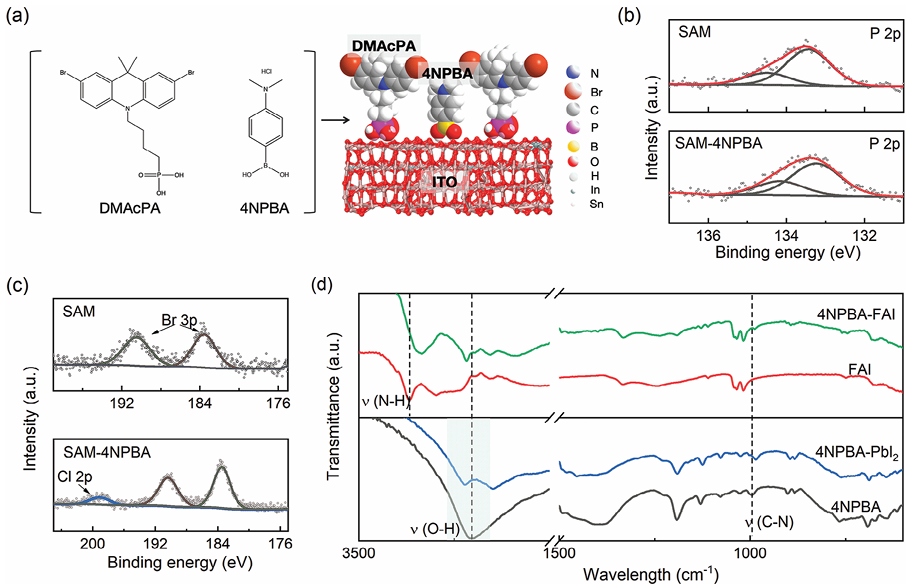

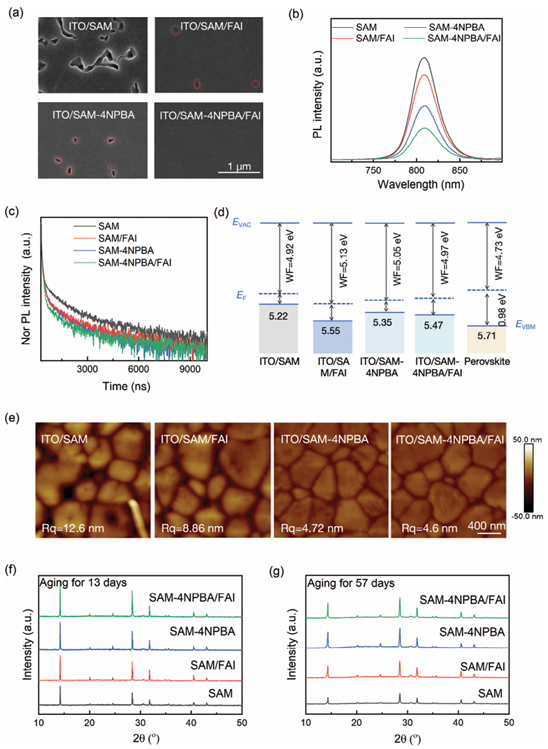

SAM層的不潤濕問題可能會使后續(xù)的鈣鈦礦沉積變得復(fù)雜并影響器件效率。鑒于此，2024年10月28日中山大學畢冬勤于AFM刊發(fā)通過雙重改性策略改善反式鈣鈦礦太陽能電池的埋底界面接觸的研究成果，本研究使用涉及共自組裝和緩沖層的雙重方法來解決這一挑戰(zhàn)，以增強埋入鈣鈦礦薄膜的潤濕性和界面接觸。采用弱酸性硼酸衍生物4-N,N-二甲基苯硼酸鹽酸鹽(4NPBA)與ITO上的常規(guī)SAM分子共自組裝，隨后的FAI緩沖層進一步將鈣鈦礦薄膜覆蓋率提高到89%。這種雙掩埋界面策略——SAM-4NPBA/FAI——產(chǎn)生了平坦且致密的鈣鈦礦界面。優(yōu)化后的器件具有88.35%的高填充因子、25.29%的功率轉(zhuǎn)換效率，并且在500小時的最大功率點測試后仍保持99%以上的初始效率。
