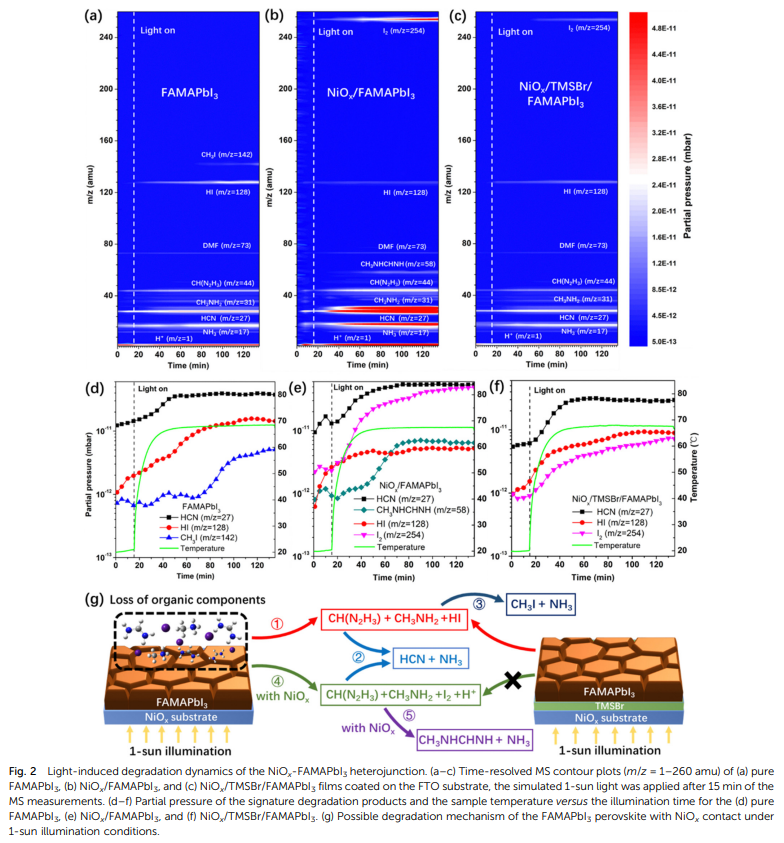

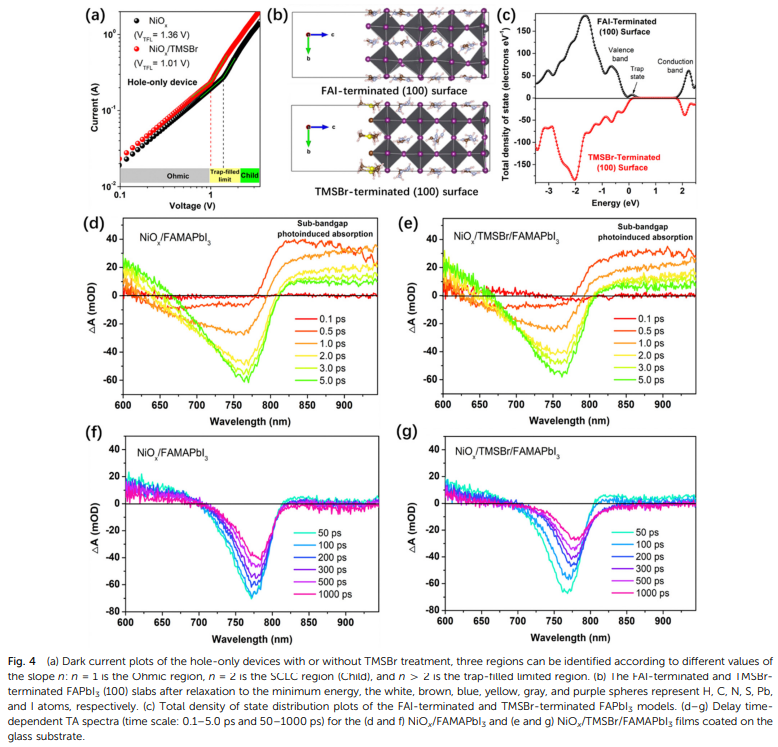

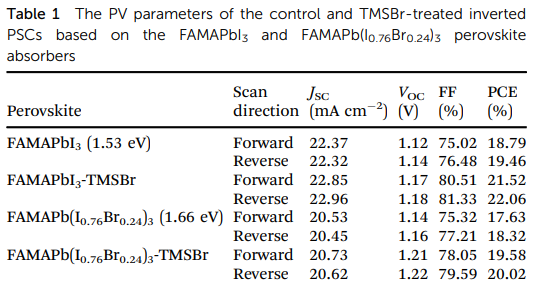

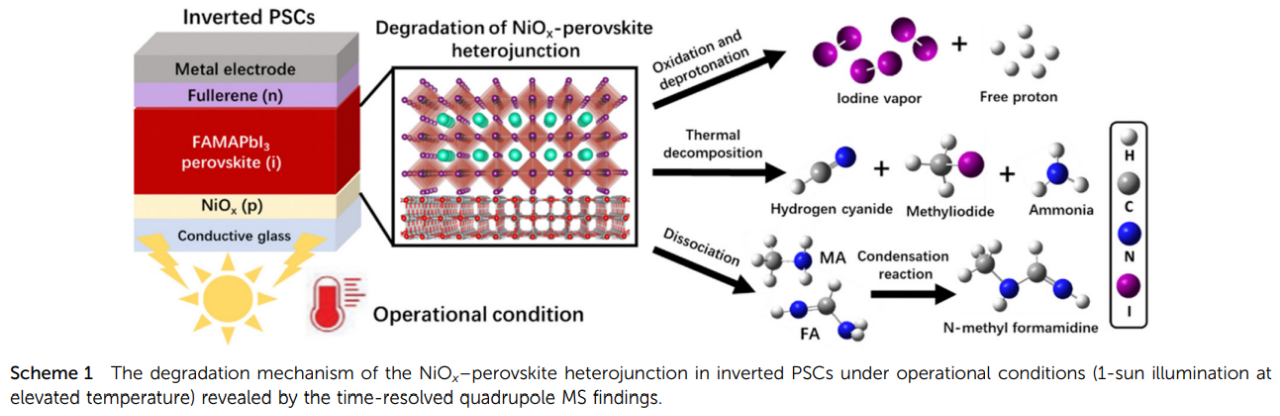

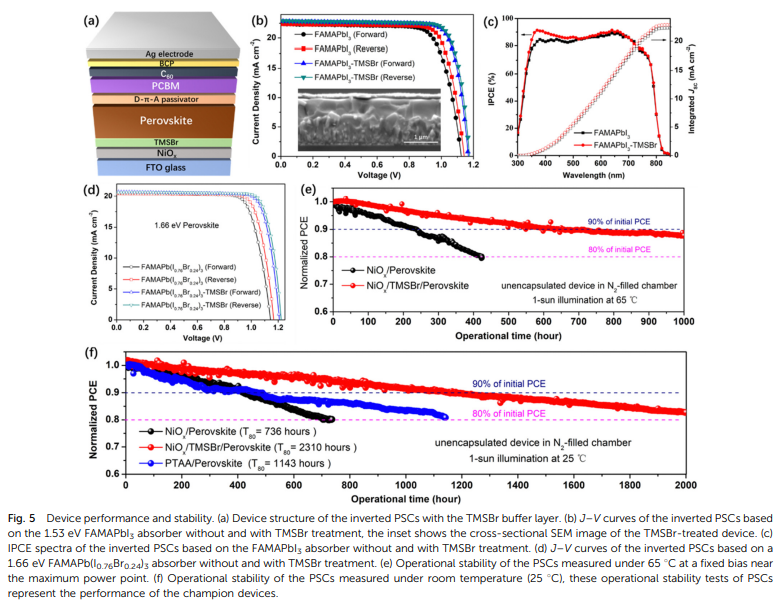

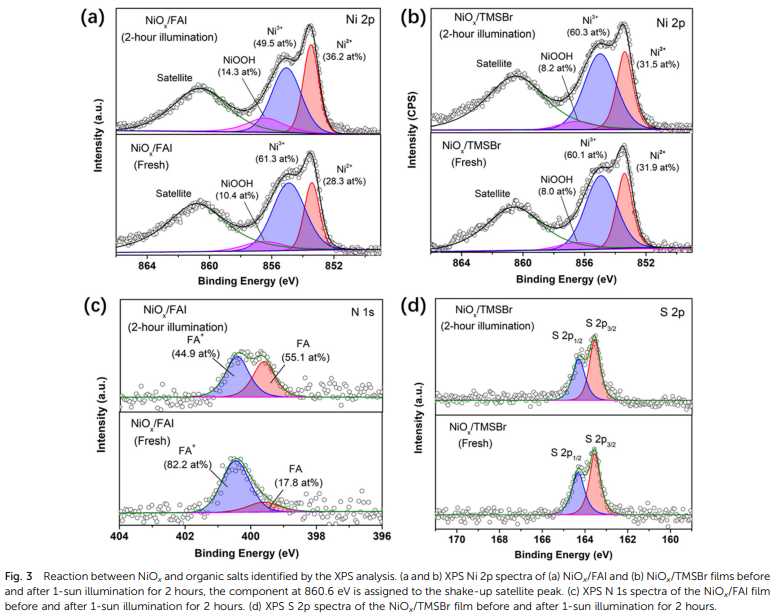

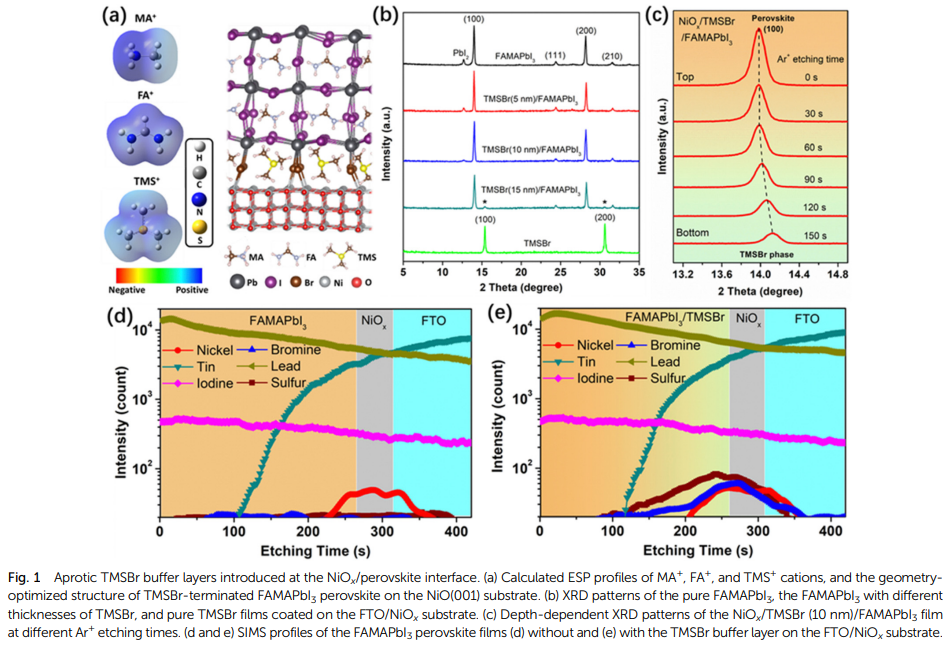

由于其高載流子遷移率和高透明度，氧化鎳是一種很有前途的空穴選擇性接觸，可用于生產(chǎn)高效的反式鈣鈦礦太陽能電池。然而，氧化鎳-鈣鈦礦異質(zhì)結(jié)的光致降解是限制其長期工作壽命的主要因素。鑒于此，2022年9月23日日本沖繩科學(xué)技術(shù)研究生院戚亞冰團隊于EES刊發(fā)通過非質(zhì)子锍層消除氧化鎳-鈣鈦礦異質(zhì)結(jié)處的光致降解，實現(xiàn)長期運行穩(wěn)定的倒置鈣鈦礦太陽能電池的研究成果，使用時間分辨質(zhì)譜技術(shù)闡明了氧化鎳-甲脒甲銨鈣鈦礦（高性能鈣鈦礦的常見成分）異質(zhì)結(jié)在運行條件下的降解機制，并觀察到(1) 1個太陽光照下碘化物的氧化和自由質(zhì)子的產(chǎn)生，（2）在高溫下形成揮發(fā)性氰化氫、甲基碘和氨，以及（3）在高蒸氣壓下有機組分之間的縮合反應(yīng)。為了消除這些多步光化學(xué)反應(yīng)，在氧化鎳/鈣鈦礦界面處構(gòu)建了非質(zhì)子三甲基溴化锍 (TMSBr) 緩沖層，該層具有出色的光熱穩(wěn)定性、與鈣鈦礦晶體匹配的晶格參數(shù)以及強大的缺陷鈍化能力。用TMSBr緩沖層穩(wěn)定的反式鈣鈦礦太陽能電池最高效率達到22.1%，在AM1.5G光照下連續(xù)運行2000小時后保持初始值的82.8%，T80壽命為2310小時，是基于氧化鎳鈣鈦礦太陽能電池最高使用壽命之一。
