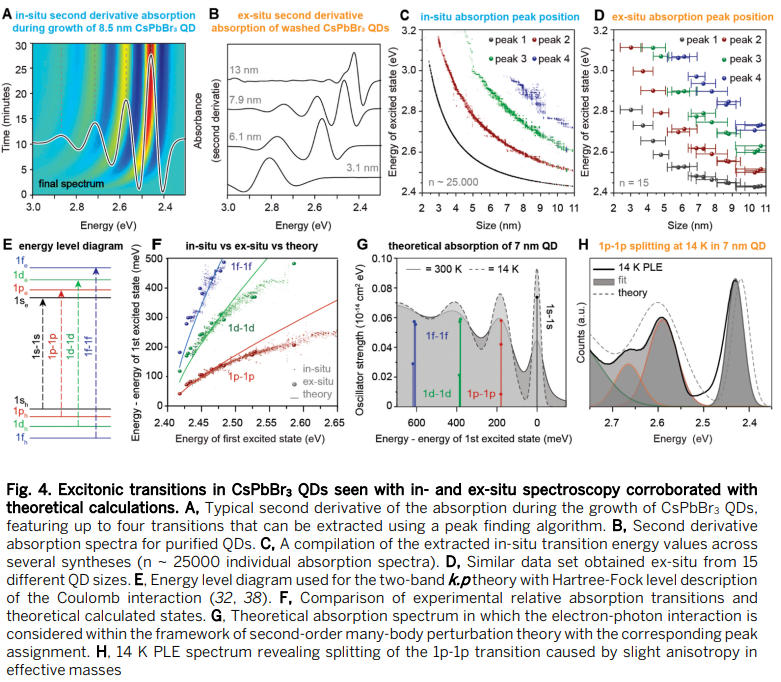

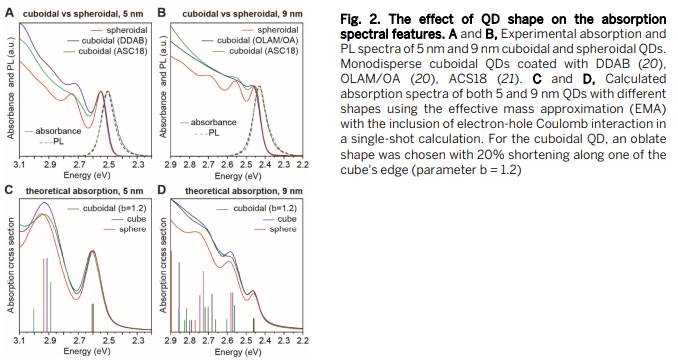

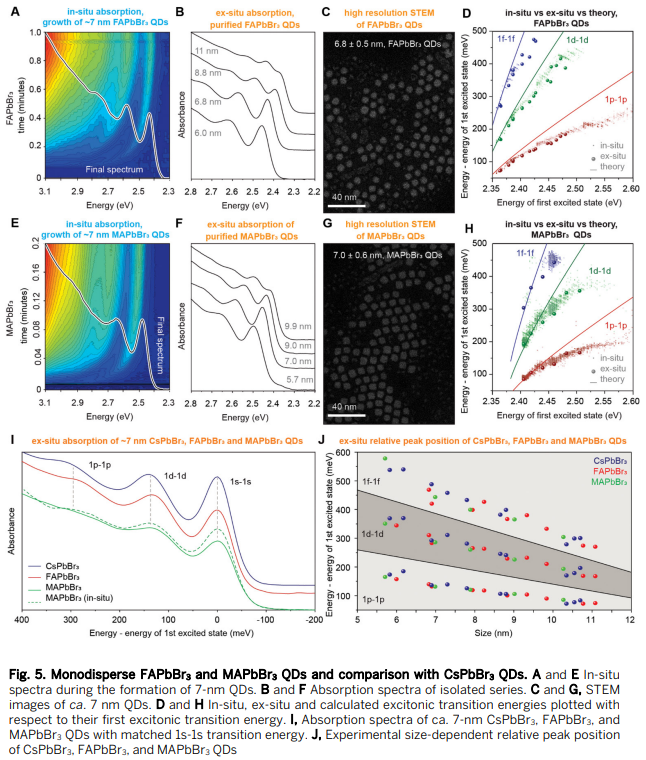

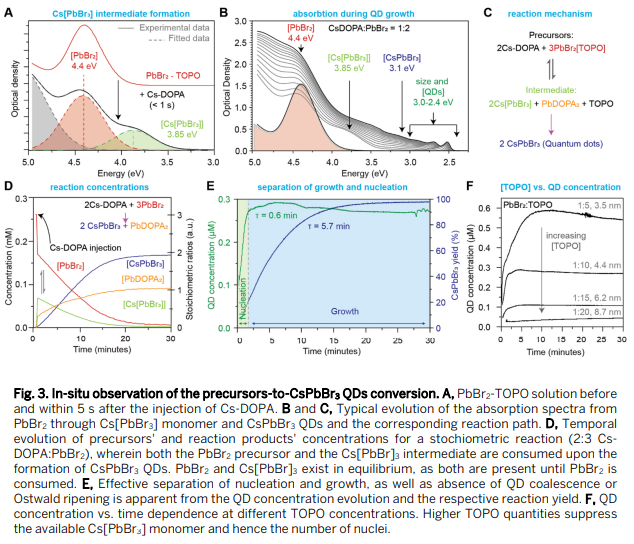

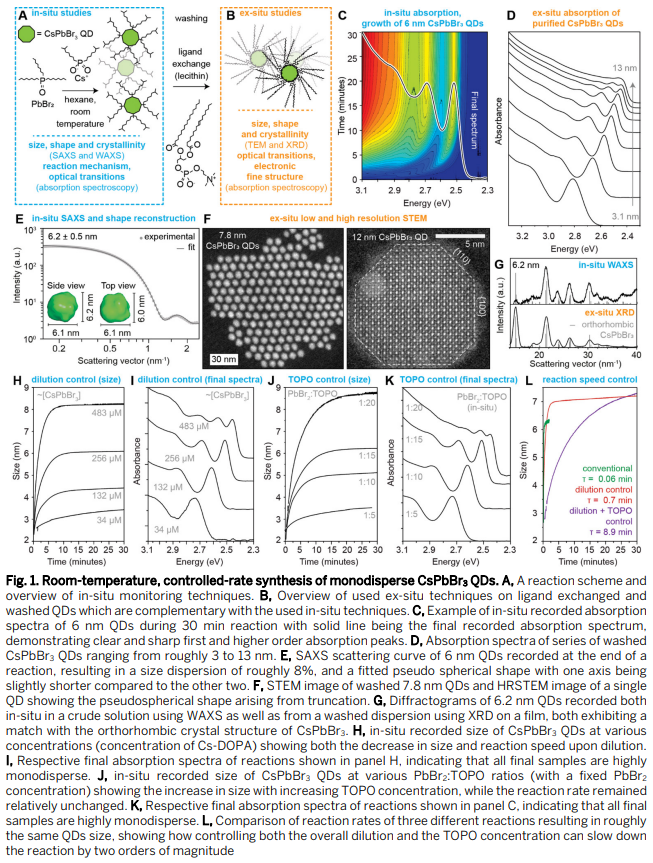

膠體鹵化鉛鈣鈦礦納米晶體作為光致發(fā)光量子點受到關(guān)注，其性質(zhì)取決于尺寸和形狀。它們通常是通過難以控制的離子復分解反應在亞秒級時間尺度上合成的。 鑒于此，2022年9月8日瑞士蘇黎世聯(lián)邦理工學院Maksym V. Kovalenko團隊于Science刊發(fā)控制鹵化鉛鈣鈦礦量子點的成核和生長動力學的研究成果，報告了單分散、可分離的球形APbBr3量子點（A=Cs、甲脒、甲銨）的室溫合成，其尺寸可調(diào)，從3 nm到超過13 nm。 前體 (PbBr2) 和A[PbBr3]溶質(zhì)之間的復雜平衡使成核和生長的動力學在時間上分開并顯著減慢，后者作為單體。 所有這些成分的量子點在其線性吸收光譜中表現(xiàn)出多達四個激子躍遷，證明了所有躍遷的尺寸相關(guān)限域能與A位陽離子無關(guān)。
