寧志軍Nat. Electronics：代替昂貴沉積技術(shù)！劃時(shí)代上轉(zhuǎn)換光電探測(cè)器問(wèn)世！

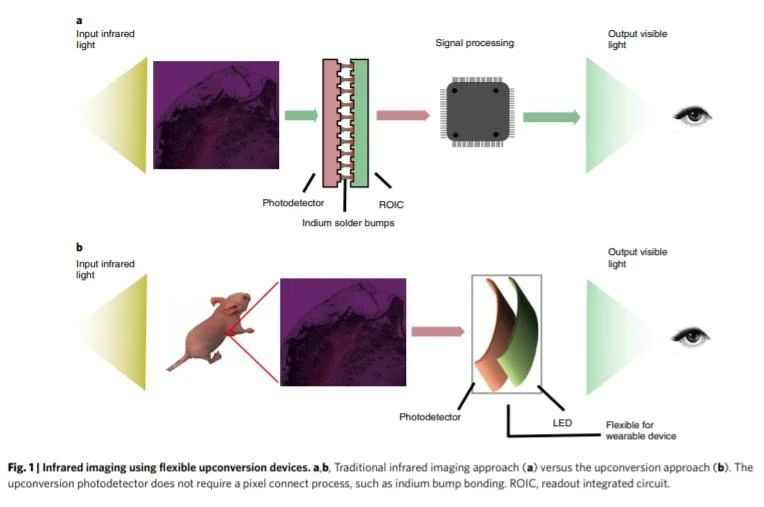

上轉(zhuǎn)換光電探測(cè)器將光子從紅外轉(zhuǎn)換為可見(jiàn)光譜，并在諸如作為紅外檢測(cè)和成像。但是，高性能上變頻設(shè)備通?；谡婵粘练e昂貴且需要高工作電壓的材料，這限制了它們?cè)谌嵝韵到y(tǒng)中的實(shí)現(xiàn)。鑒于此，上?？萍即髮W(xué)寧志軍和加拿大多倫多大學(xué)的Edward H. Sargent等人報(bào)道了一種溶液法制備的光學(xué)上轉(zhuǎn)換光電探測(cè)器。

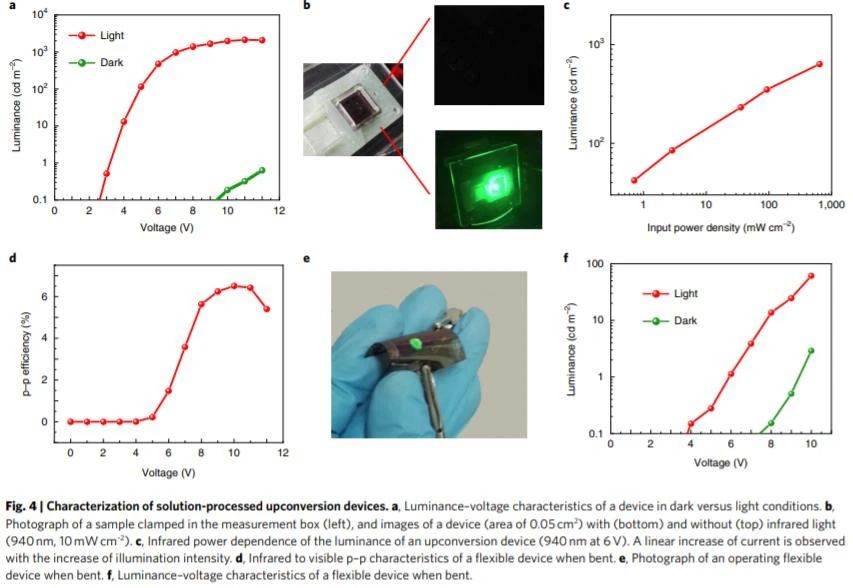

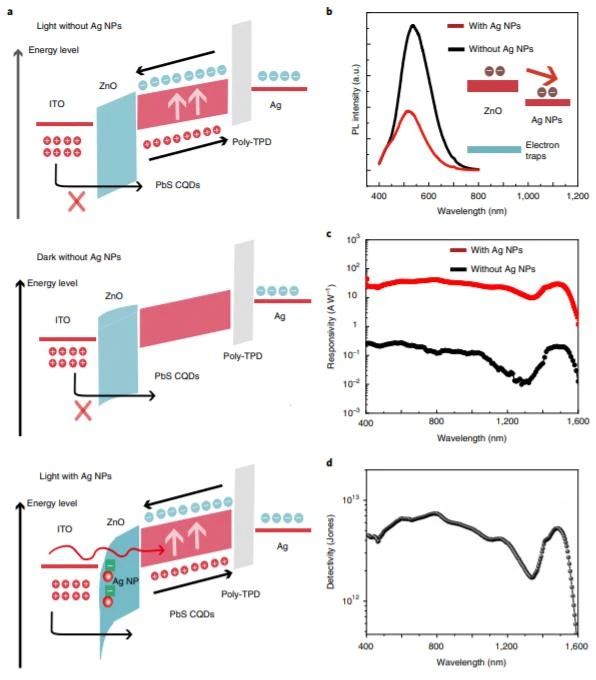

制造了基于CQD的柔性的，經(jīng)過(guò)溶液處理的上轉(zhuǎn)換光電探測(cè)器，其寬帶響應(yīng)范圍為400至1600 nm（近紅外變成短波紅外）。通過(guò)添加Ag納米顆粒進(jìn)入ZnO電荷傳輸層，該光電探測(cè)器表現(xiàn)出照明時(shí)的光電流高，在黑暗條件下的暗電流低，其光子間轉(zhuǎn)換效率高達(dá)6.5％且啟動(dòng)電壓低至2.5 V。

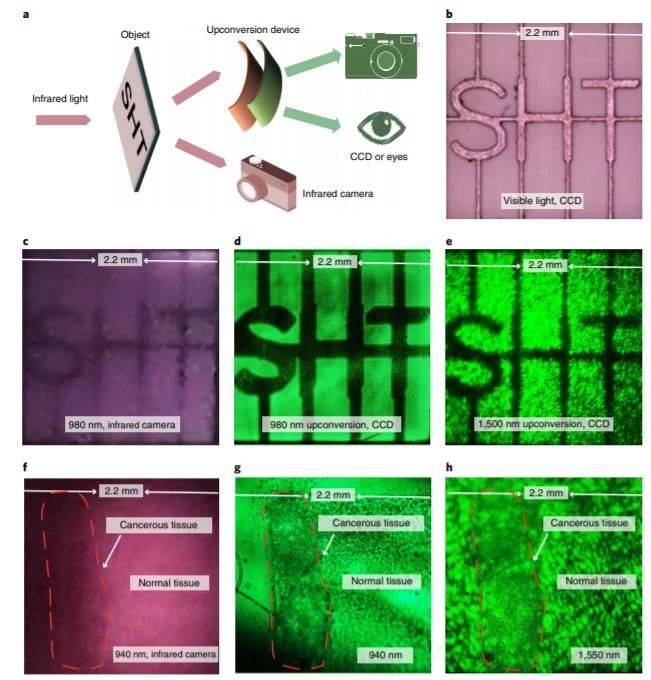

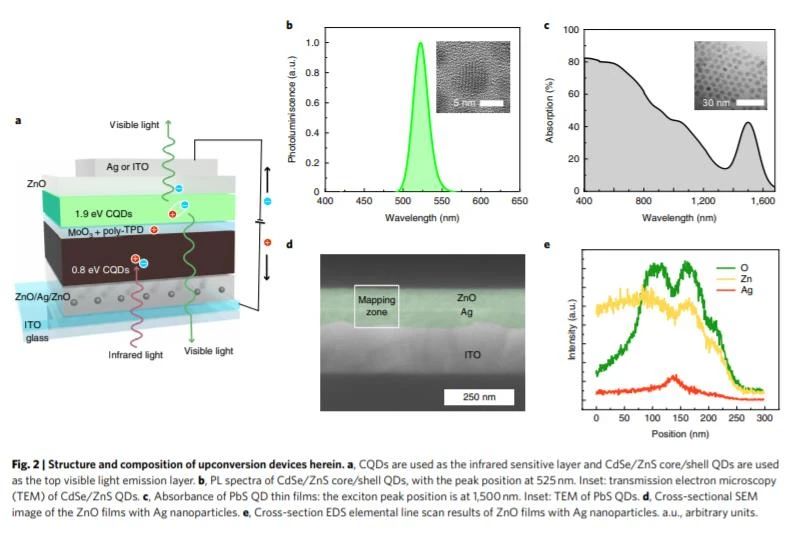

 該設(shè)備由膠體硫化鉛量子點(diǎn)層組成，用于收集紅外光它與硒化鎘/硒化鋅量子點(diǎn)層整體耦合以產(chǎn)生可見(jiàn)光。研究人員優(yōu)化了這些器件中的電荷提取層是通過(guò)將銀納米顆粒結(jié)合到電子傳輸層中來(lái)實(shí)現(xiàn)的隧道化。我們的光電探測(cè)器表現(xiàn)出低的暗電流，高的探測(cè)靈敏度（6.4×10¹² Jones）和毫秒級(jí)的響應(yīng)時(shí)間。并且與柔性基板兼容。還開發(fā)了一種柔性的上轉(zhuǎn)換器件，可用于生物成像。

Wenjia Zhou et al. Solution-processed upconversion photodetectors d on quantum dots, Nature Electronics (2020).
DOI：10.1038/s41928-020-0388-x.https://doi.org/10.1038/s41928-020-0388-x
