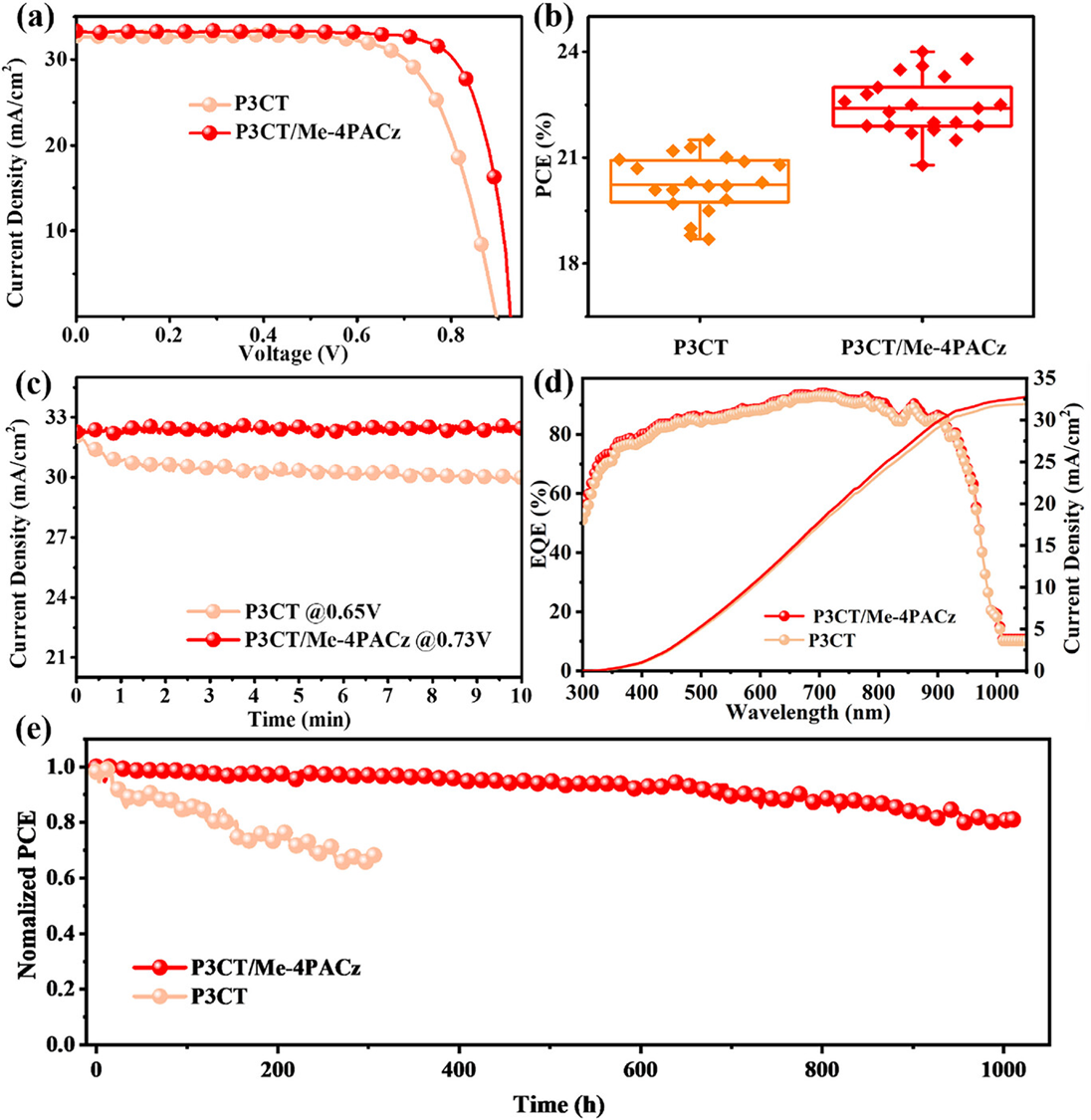

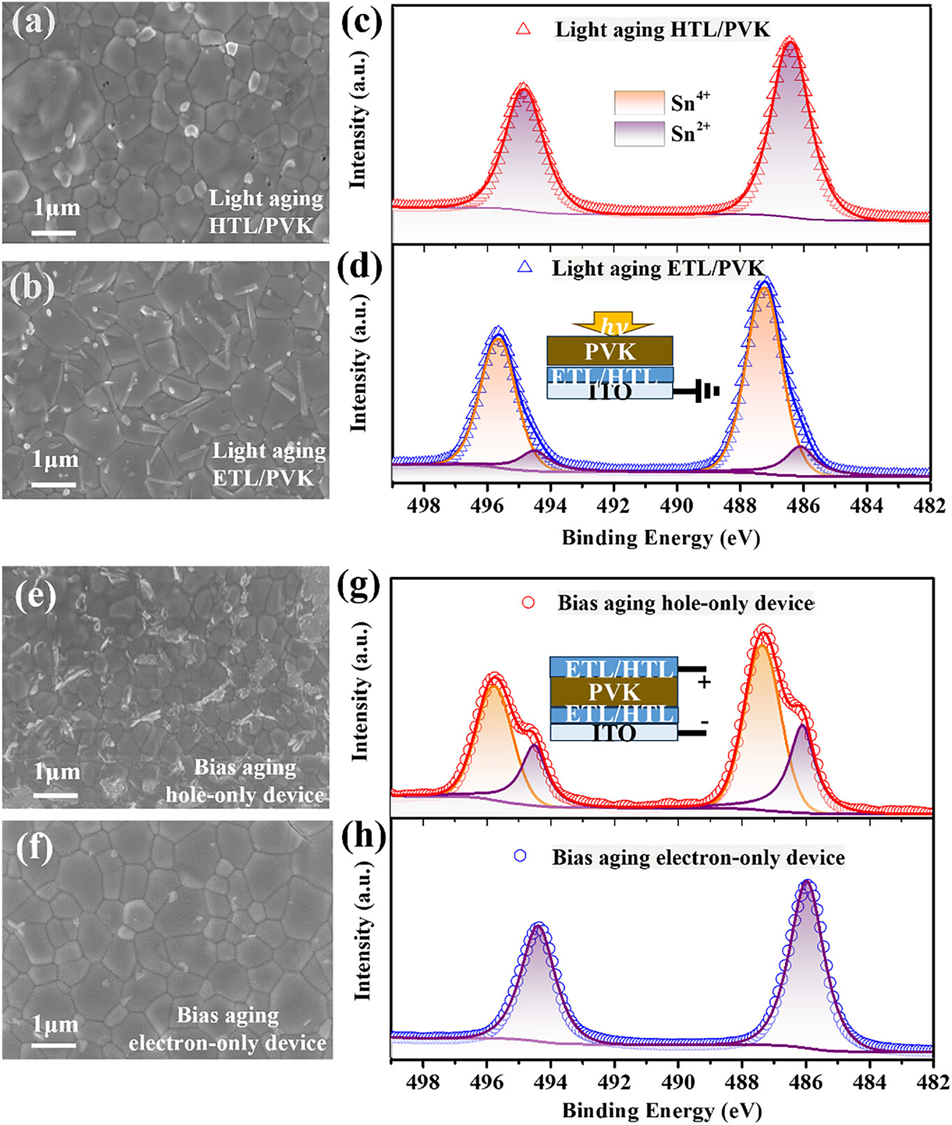

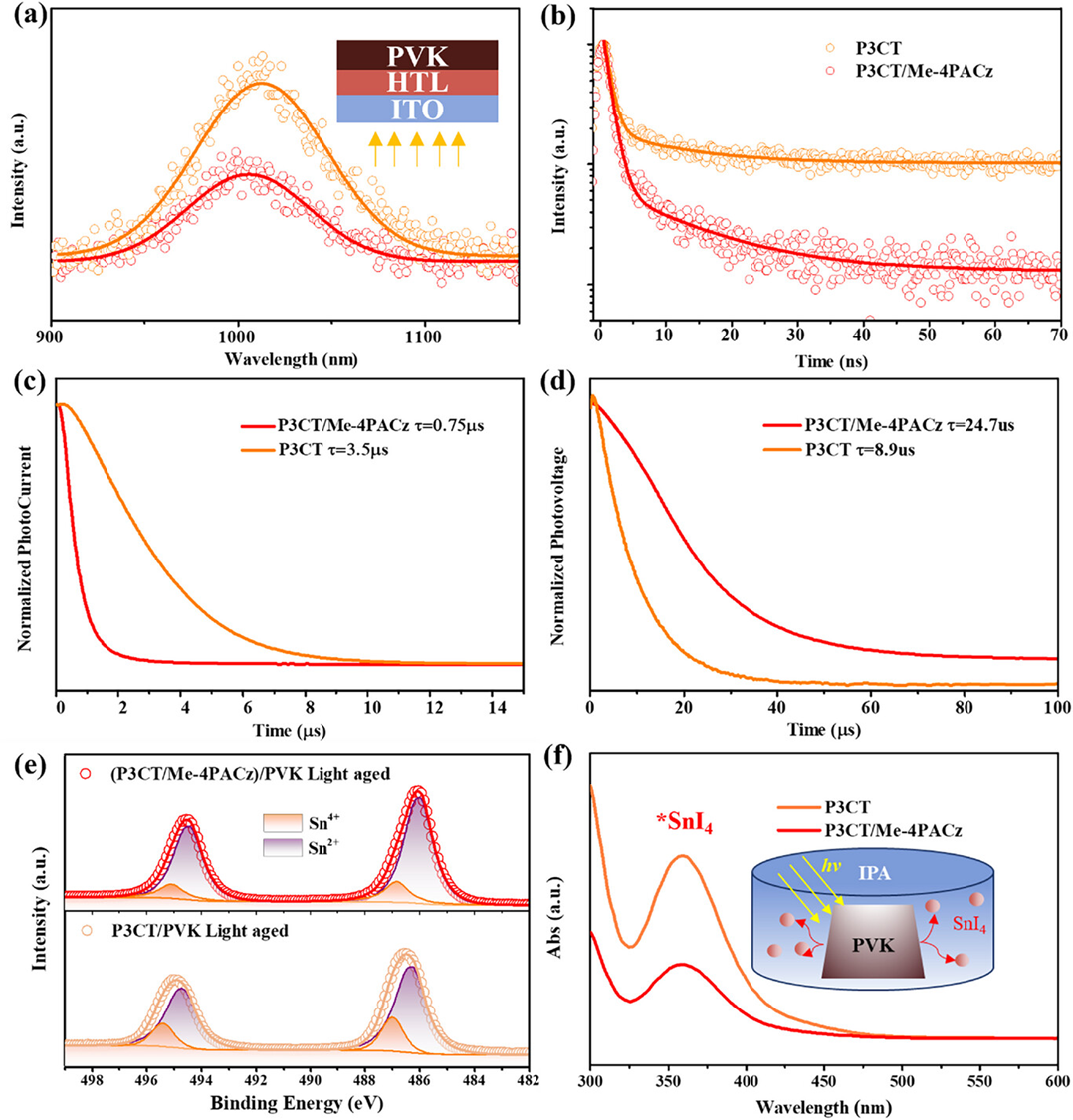

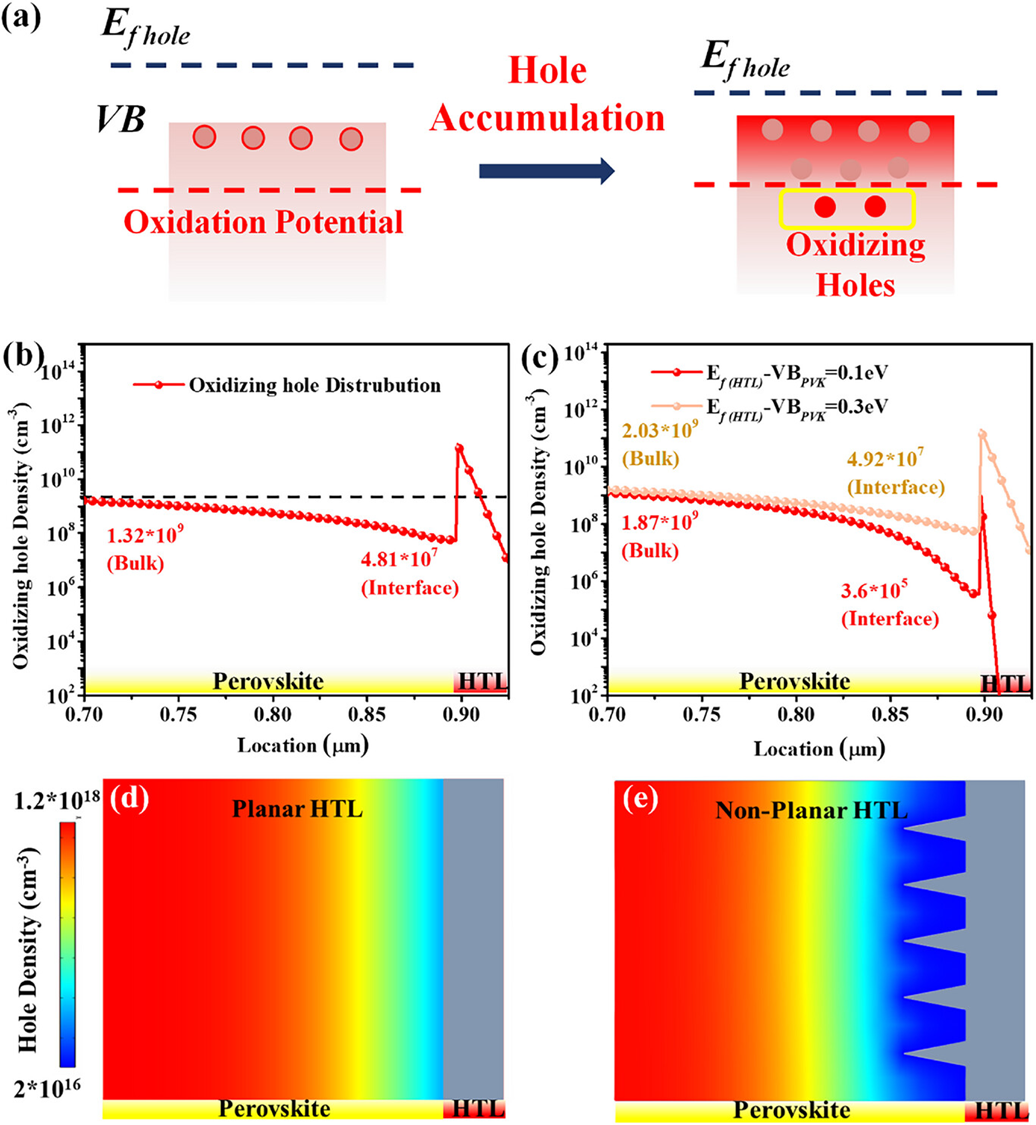

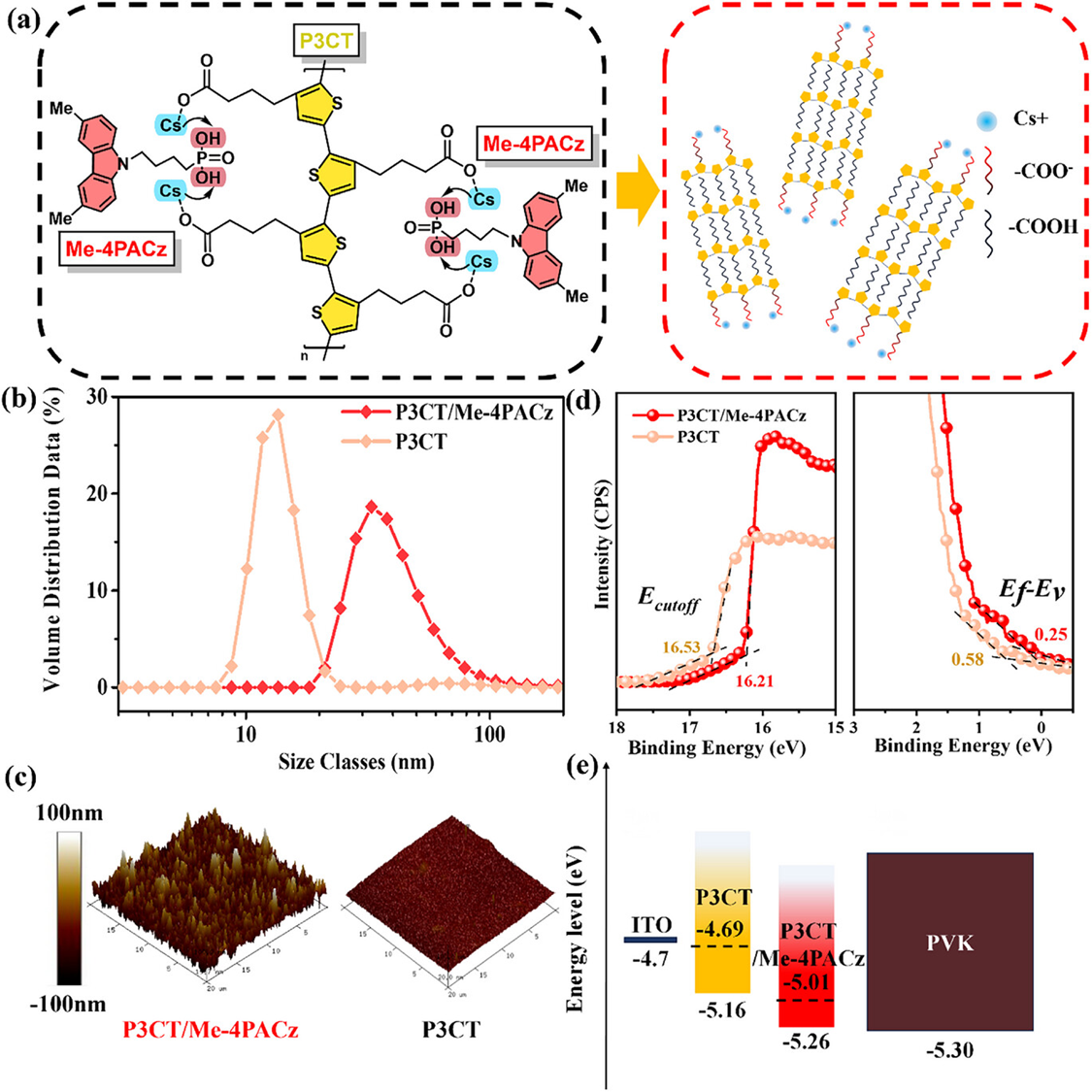

錫鉛混合鈣鈦礦太陽能電池由于其理想的帶隙而具有最高的理論效率。但是，錫鉛混合鈣鈦礦太陽能電池的效率目前仍保持在22-23％，遠(yuǎn)低于鉛基鈣鈦礦太陽能電池。一個關(guān)鍵原因在于Sn²⁺氧化問題。鑒于此，2024年5月15日華東師范大學(xué)李曉冬&張文曉&方俊鋒于AM刊發(fā)通過抑制空穴積累制備高效的錫鉛混合鈣鈦礦太陽能電池的研究成果，這項(xiàng)研究表明，除了眾所周知的化學(xué)環(huán)境氧化外，光生空穴及其積累也是Sn²⁺氧化在錫鉛混合鈣鈦礦太陽能電池中的關(guān)鍵因素。為了解決這個問題，P3CT/ME-4PACZ的非平面空穴傳輸層（HTL）是通過溶液膠束調(diào)節(jié)設(shè)計的。P3CT/ME-4PACZ將形成3D空穴傳輸層膜，具有尖峰狀結(jié)構(gòu)，穿透錫鉛混合鈣鈦礦的體相以加速空穴的提取，從而抑制空穴的積累和Sn²⁺氧化。導(dǎo)致的錫鉛混合鈣鈦礦太陽能電池表現(xiàn)出最高的24％效率，具有良好的操作穩(wěn)定性，在55°C的升高溫度下連續(xù)MPP跟蹤1000 h后，保持了82％的初始效率。
