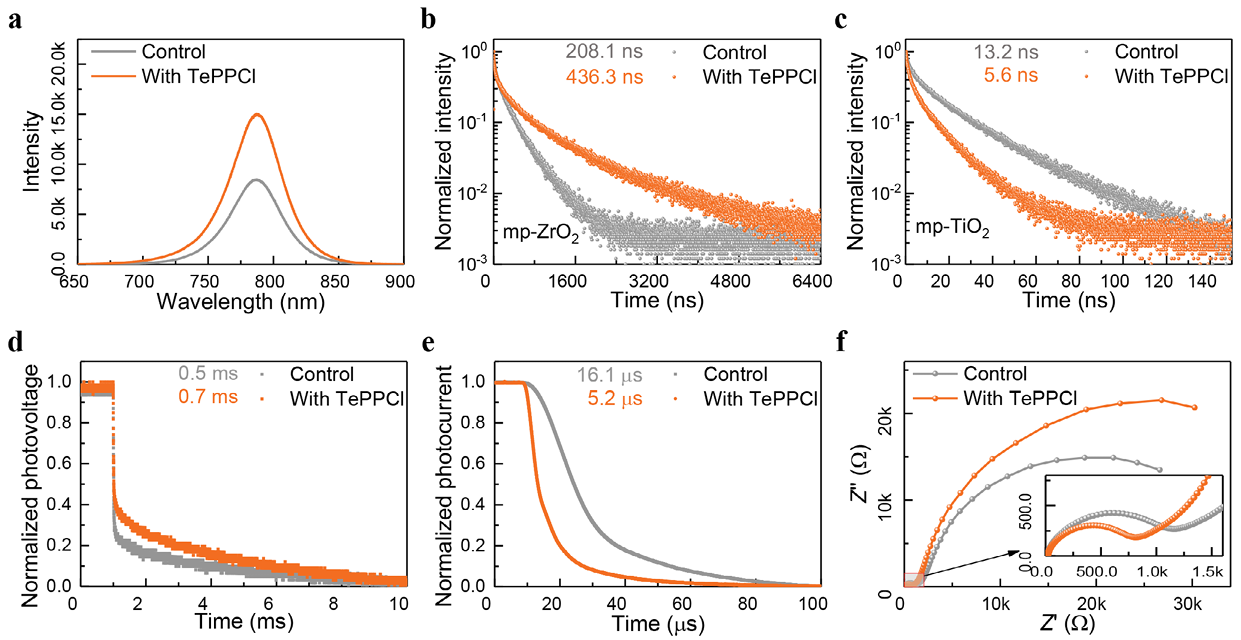

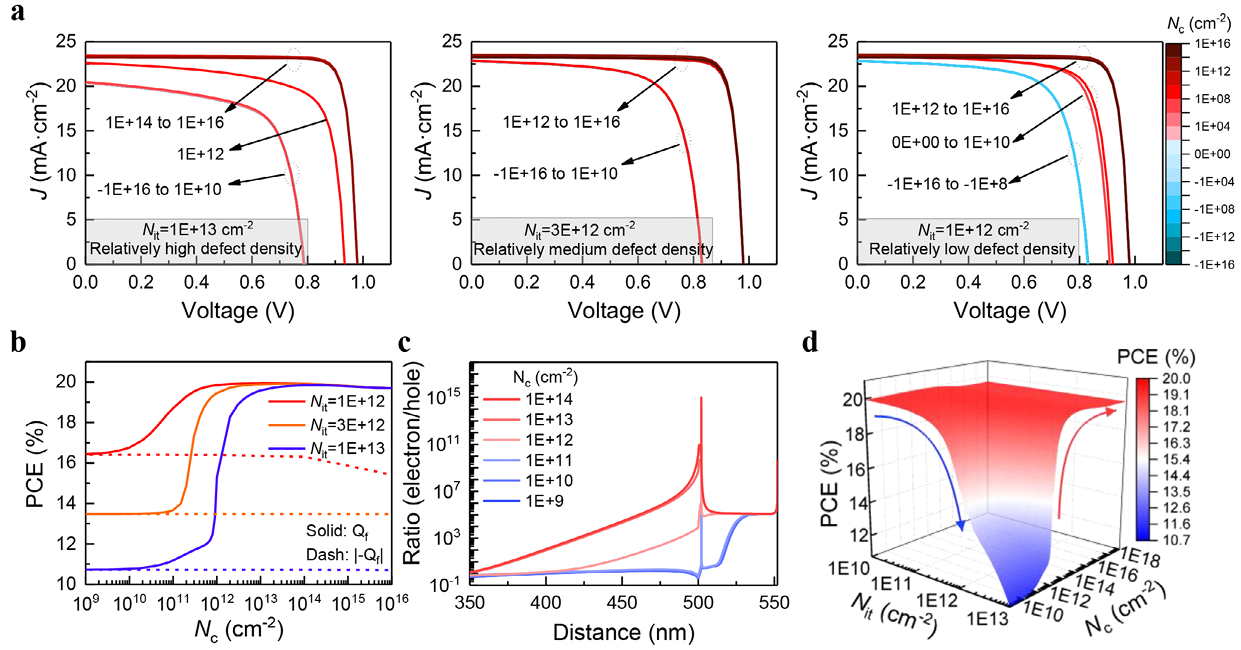

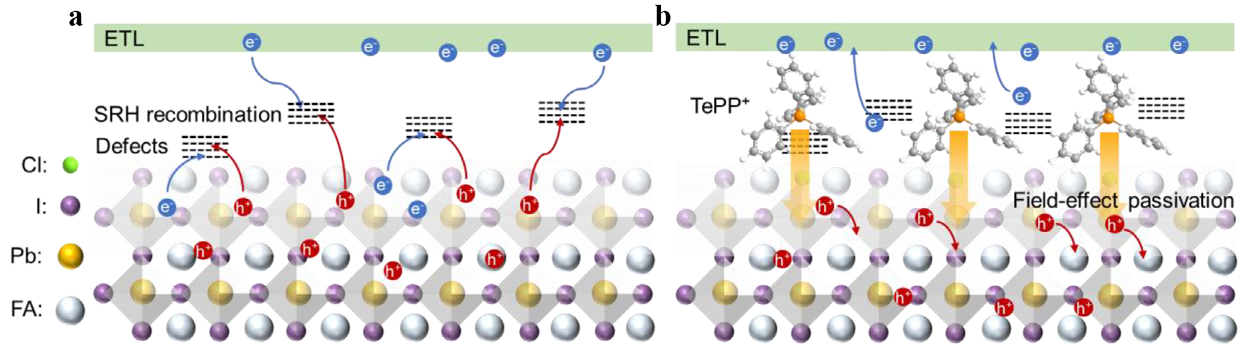

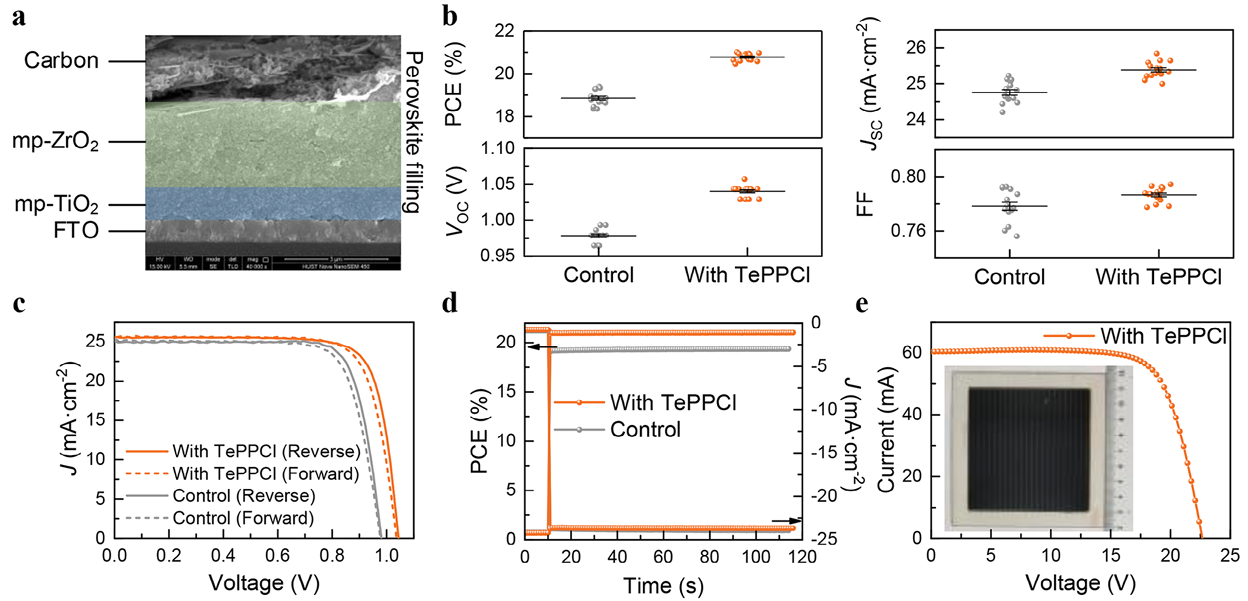

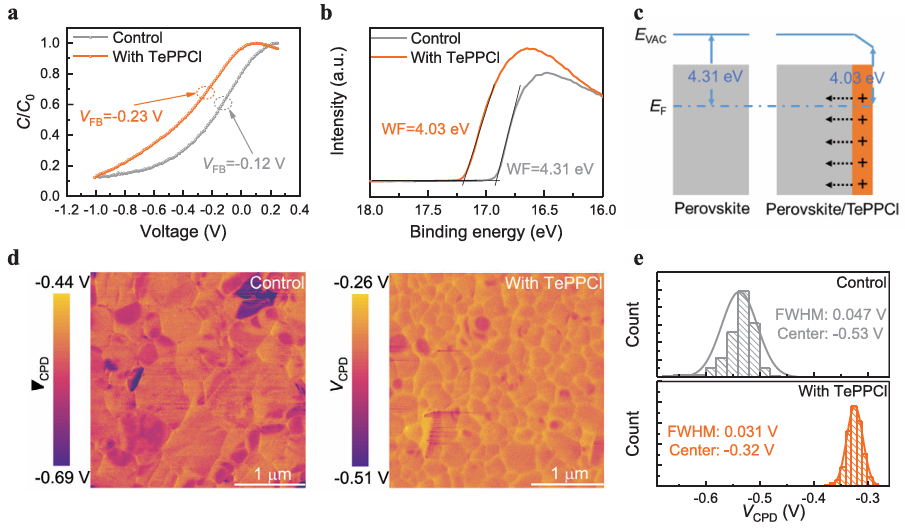

可印刷介孔鈣鈦礦太陽(yáng)能電池(p-MPSC)中的介孔電子傳輸層(ETL)能夠快速且選擇性地提取光生電子，并有助于在無(wú)需空穴傳輸層(HTL)的情況下制造器件。然而，固有的介孔結(jié)構(gòu)引入了大量的界面缺陷，這些缺陷會(huì)促進(jìn)不良的非輻射復(fù)合，從而限制能量轉(zhuǎn)換效率。鑒于此，2025年5月23日華中科技大學(xué)梅安意于AM刊發(fā)通過(guò)選擇性擠壓陽(yáng)離子實(shí)現(xiàn)界面場(chǎng)效應(yīng)鈍化，提高可印刷介觀(guān)鈣鈦礦太陽(yáng)能電池的性能的研究成果，本文實(shí)施了一種界面場(chǎng)效應(yīng)鈍化策略，利用空間選擇性陽(yáng)離子擠出。通過(guò)引入四苯基膦陽(yáng)離子（一種在結(jié)晶過(guò)程中遷移到鈣鈦礦/ETL界面的空間體積較大的有機(jī)離子），引入了強(qiáng)大的界面靜電場(chǎng)。該場(chǎng)同時(shí)通過(guò)誘導(dǎo)場(chǎng)效應(yīng)鈍化來(lái)抑制非輻射復(fù)合，并通過(guò)優(yōu)化能量排列來(lái)增強(qiáng)電荷提取。協(xié)同效應(yīng)使效率從19.4%提高至21.0%。這項(xiàng)工作強(qiáng)調(diào)了陽(yáng)離子工程界面場(chǎng)在提高無(wú)HTL碳電極鈣鈦礦光伏性能方面的潛力。
