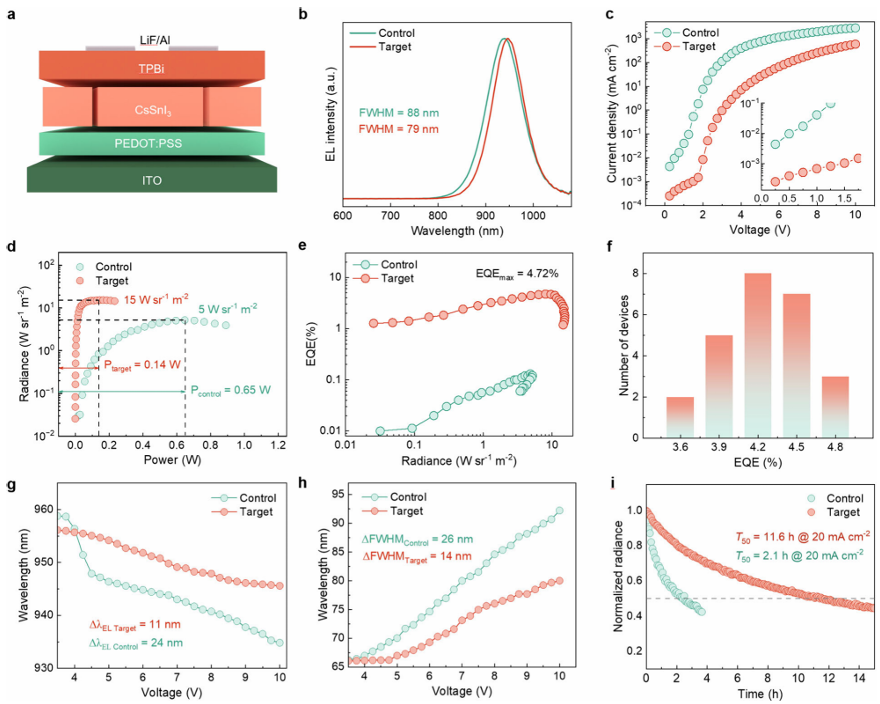

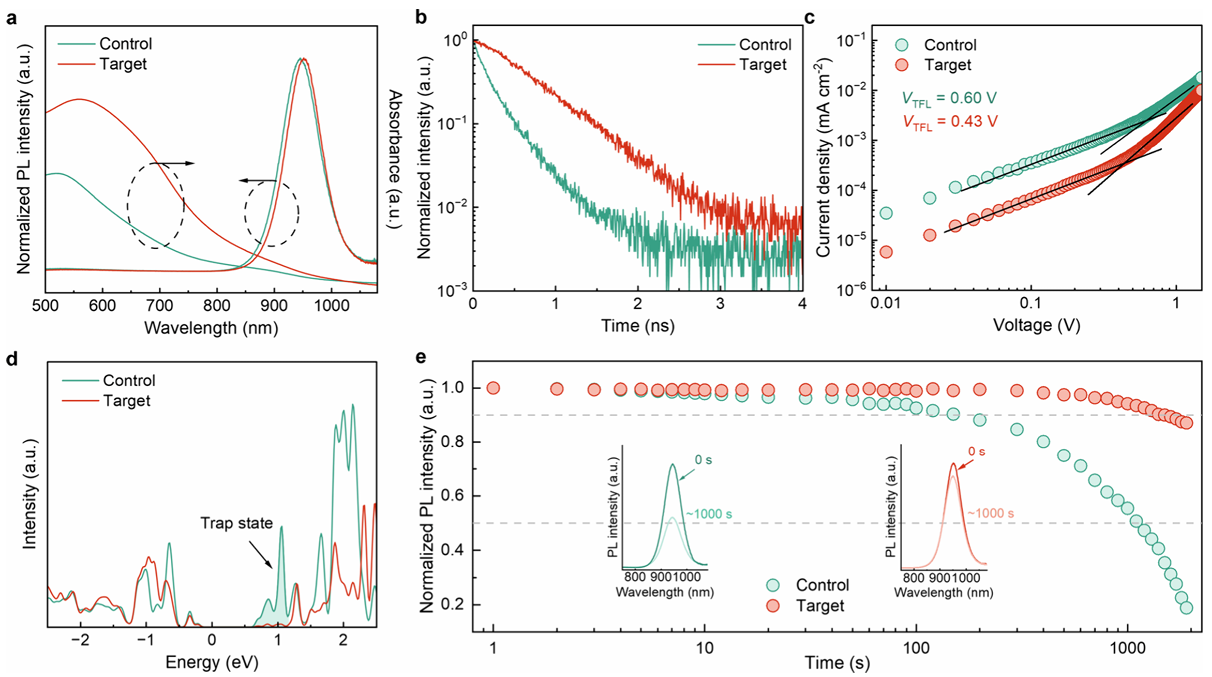

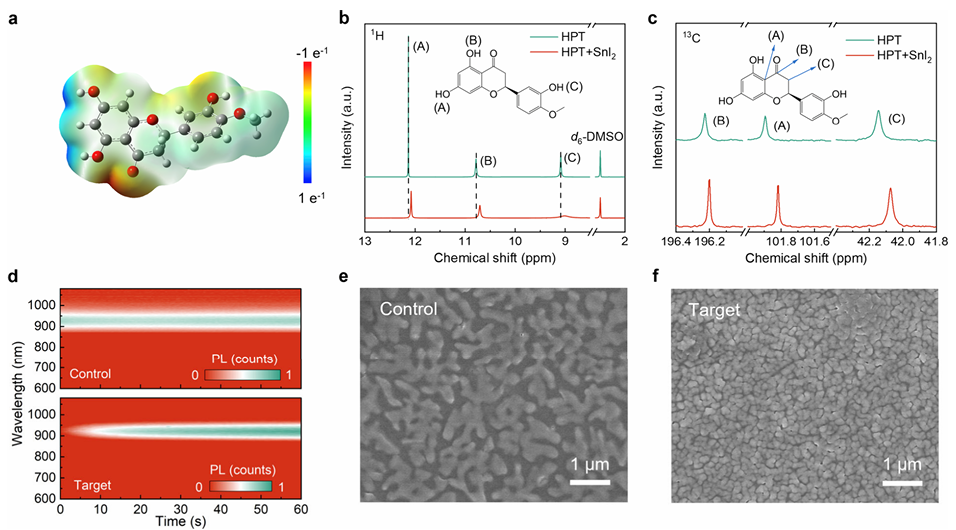

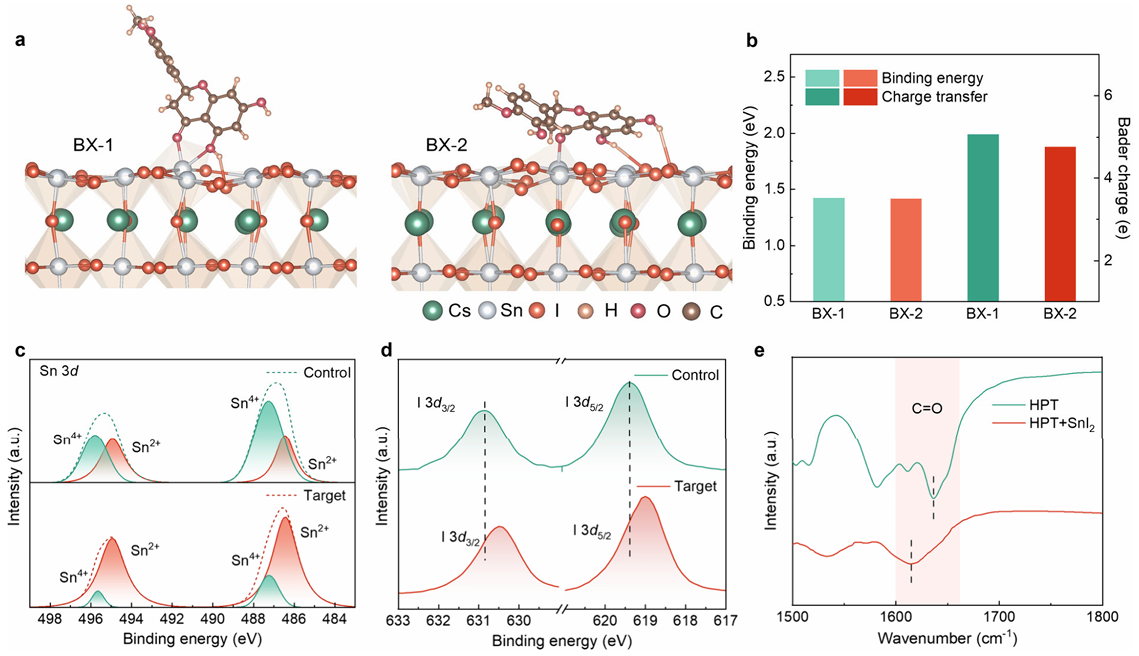

錫基鹵化物鈣鈦礦發(fā)光二極管(PeLED)在900 nm以上的近紅外區(qū)域發(fā)光，在夜視、生物醫(yī)學(xué)和通信領(lǐng)域擁有巨大的應(yīng)用潛力。然而，錫基鈣鈦礦中Sn²⁺的快速結(jié)晶和氧化對實現(xiàn)高性能穩(wěn)定PeLED構(gòu)成了重大挑戰(zhàn)。鑒于此，2025年4月21日上海大學(xué)楊緒勇&香港城市大學(xué)Lingmei Kong&Andrey L. Rogach于Nano Letters刊發(fā)同時調(diào)控CsSnI3鈣鈦礦的結(jié)晶和抑制氧化可實現(xiàn)高效穩(wěn)定的近紅外發(fā)光二極管的研究成果，報道了一種高效的全無機CsSnI3基PeLED，通過采用多功能橙皮素添加劑來調(diào)節(jié)鈣鈦礦薄膜的結(jié)晶動力學(xué)并抑制其氧化過程。橙皮素不僅具有羥基，還具有提供孤電子對的氧原子，這些孤電子對分別與I^–形成氫鍵并與Sn²⁺強配位，從而減緩了CsSnI3的結(jié)晶速度，并形成了高覆蓋密度的薄膜。重要的是，橙皮素與Sn²⁺的配位可以保護鈣鈦礦薄膜免受Sn²⁺向Sn⁴⁺的氧化。最后，展示了高效穩(wěn)定的PeLED，其峰值為948 nm，外部量子效率為4.7%，半衰期超過11小時。
