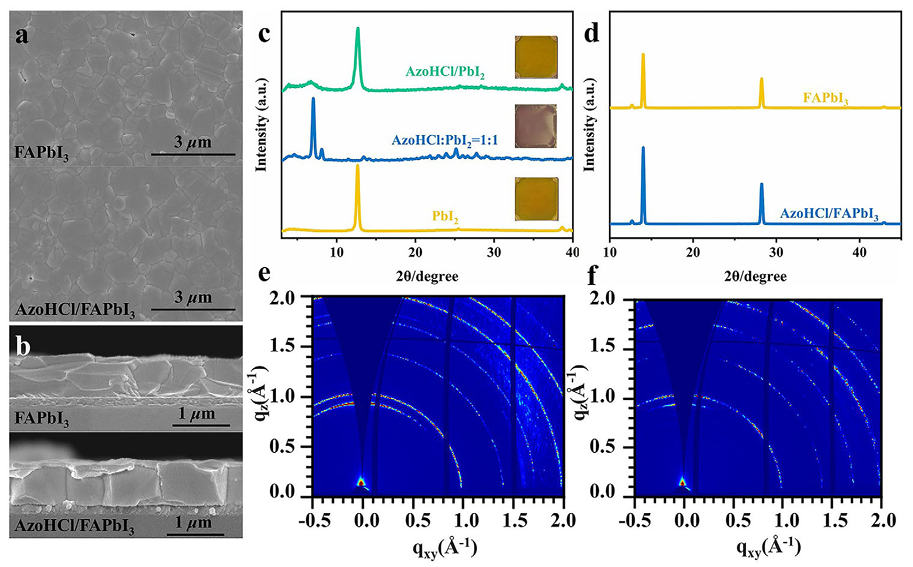

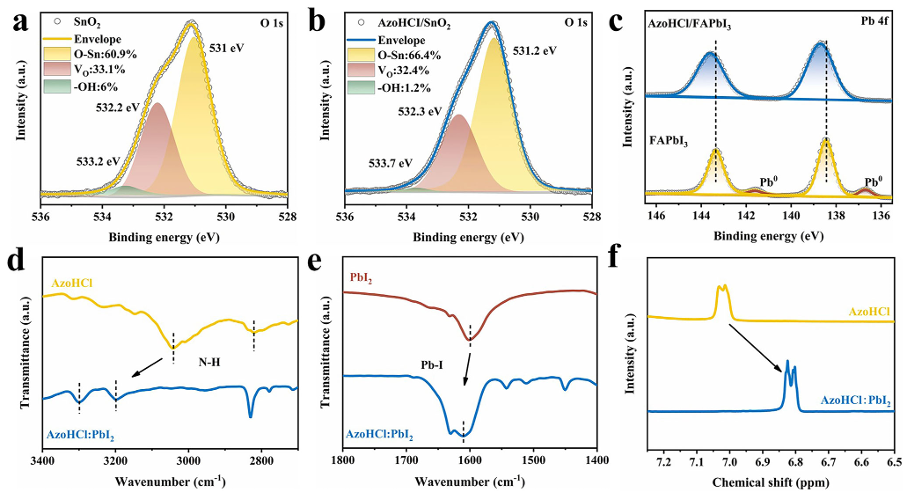

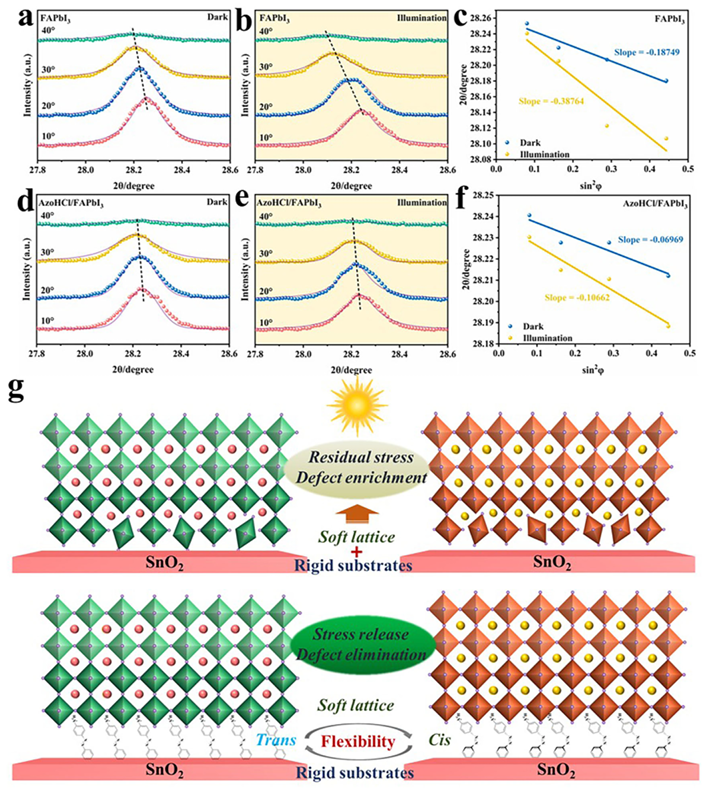

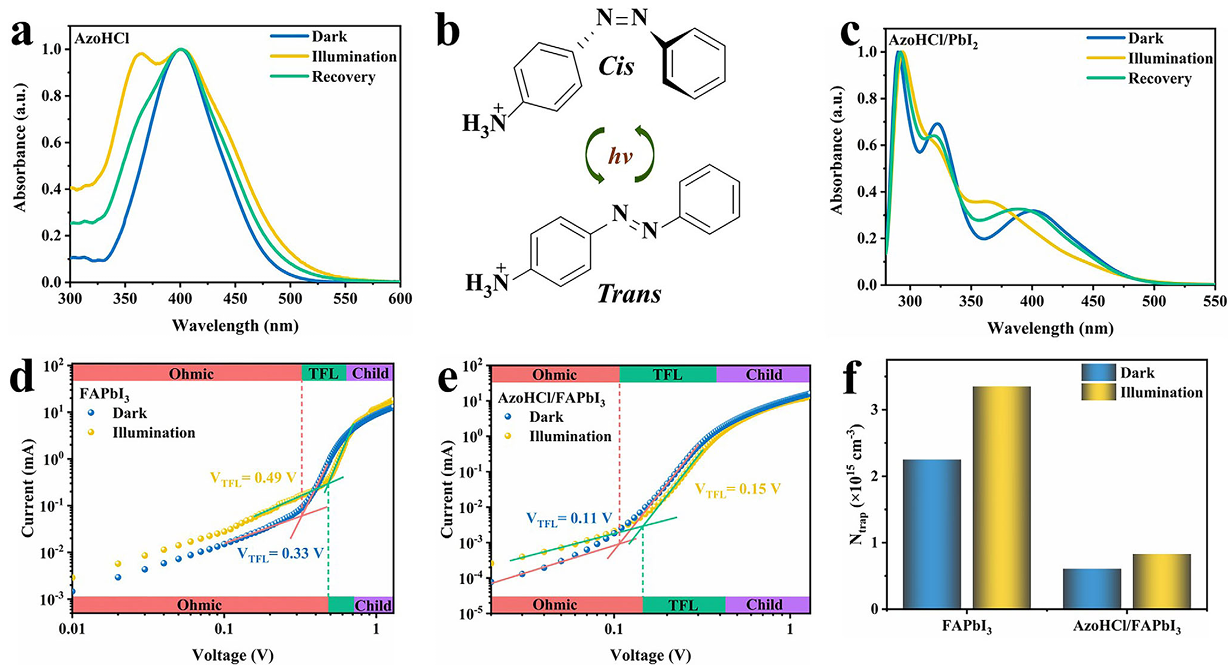

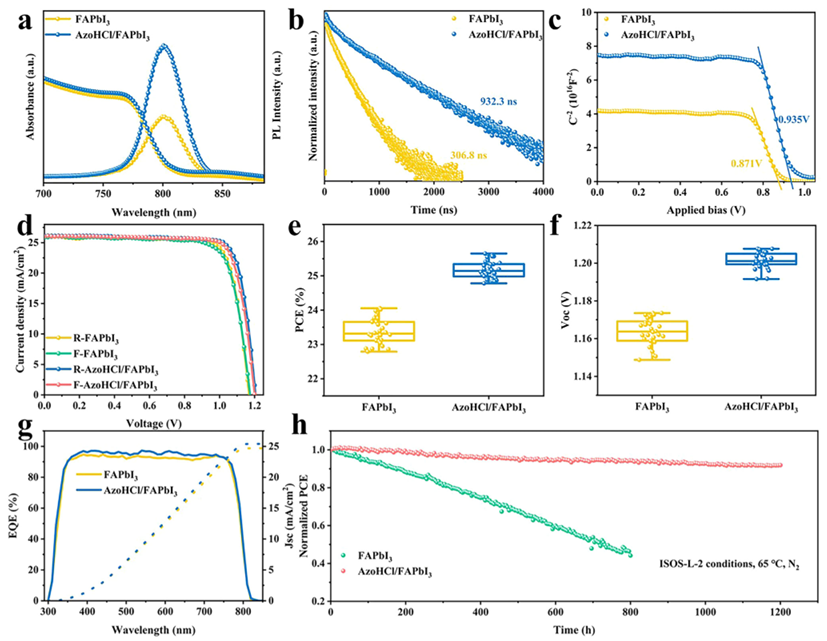

鈣鈦礦器件在光照下的工作穩(wěn)定性問題對實際應(yīng)用提出了重大挑戰(zhàn)，這是由于激發(fā)態(tài)下晶格畸變、缺陷富集和應(yīng)力分布發(fā)生了顯著變化。然而，大多數(shù)現(xiàn)有的改性策略主要集中于基態(tài)水平的缺陷消除和化學(xué)轉(zhuǎn)變，這可能無法在激發(fā)態(tài)產(chǎn)生預(yù)期的結(jié)果。鑒于此，2025年3月12日鄭州大學(xué)王娜&中科院化學(xué)所宋延林于AFM刊發(fā)鈣鈦礦太陽能電池埋界面的光異構(gòu)化分子改性的研究成果，本研究引入了一種動態(tài)管理策略，利用表現(xiàn)出光誘導(dǎo)順反異構(gòu)的4-氨基偶氮苯鹽酸鹽來管理鈣鈦礦器件內(nèi)的埋界面。實驗結(jié)果表明，錨定在埋界面處的異構(gòu)化分子可有效抑制光誘導(dǎo)缺陷的形成并減輕界面應(yīng)力的積累。提出了一種通過順反異構(gòu)轉(zhuǎn)變進行動態(tài)管理的綜合機制來闡明埋底界面改性過程。器件效率和運行穩(wěn)定性得到顯著提高，在國際有機光伏穩(wěn)定性峰會協(xié)議（ISOS）下實現(xiàn)了25.65%的峰值效率以及1200小時連續(xù)光照后仍能保持初始效率的92%以上。
