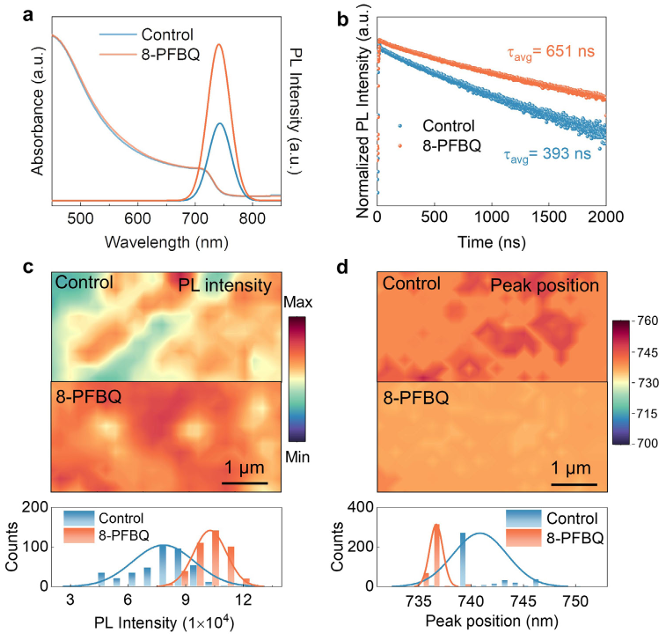

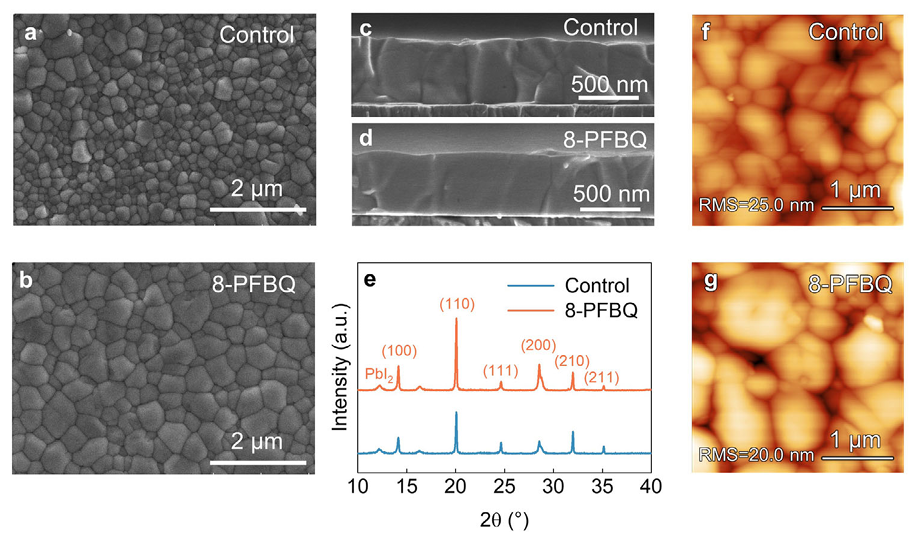

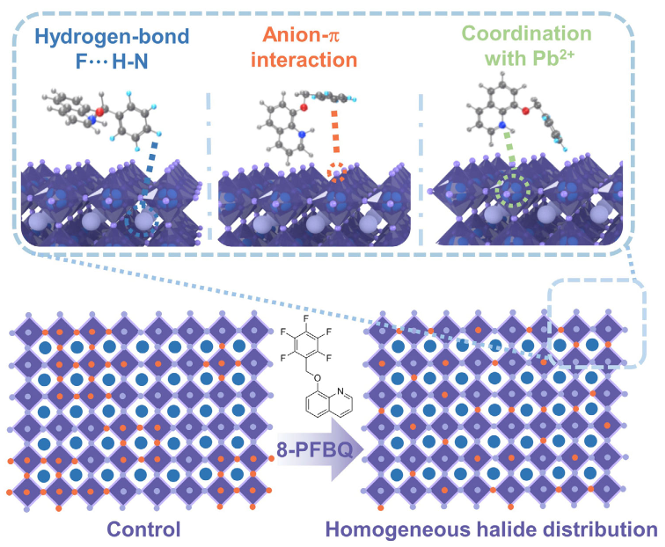

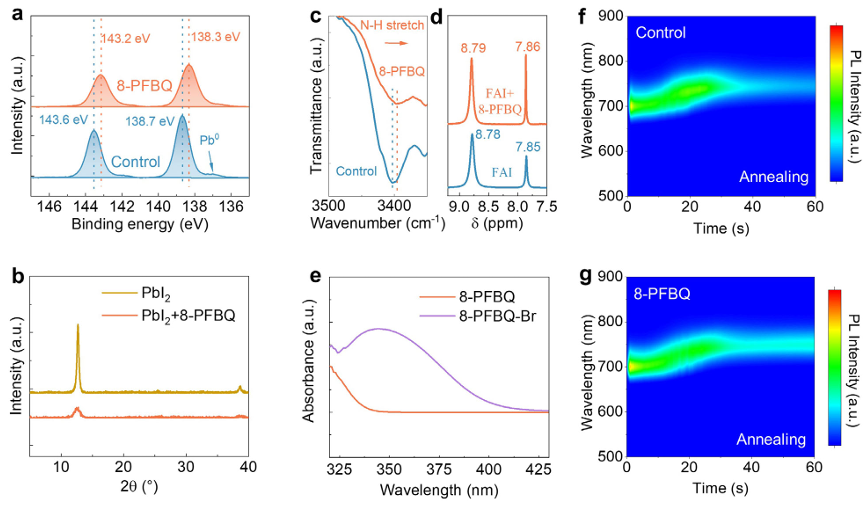

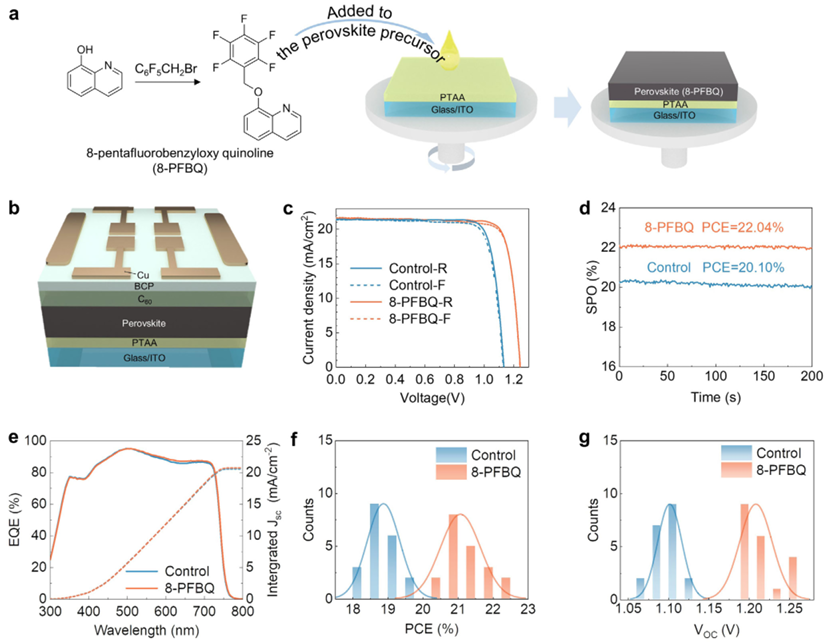

寬帶隙鈣鈦礦太陽能電池是串聯(lián)光伏電池必不可少的材料，由于難以抑制活性層中的鹵素異質(zhì)性和缺陷相關(guān)的非輻射復(fù)合，因此很容易出現(xiàn)開路電壓損失。鑒于此，2025年1月21日電子科技大學(xué)于軍勝&白賽&中南大學(xué)袁俊&四川大學(xué)趙德威于AFM刊發(fā)通過多功能含氟添加劑使鹵素分布均勻化，實現(xiàn)高性能反式寬帶隙鈣鈦礦太陽能電池的研究成果，本文探索了一種多功能含氟添加劑8-五氟芐氧基喹啉(8-PFBQ)，用于調(diào)節(jié)寬帶隙(1.67 eV)鈣鈦礦的結(jié)晶和缺陷特性，從而提高后續(xù)太陽能電池的效率和運行穩(wěn)定性。結(jié)果表明，8-PFBQ的喹啉基團(tuán)可以與鉛離子進(jìn)行強配位，而氟化芐基則通過陰離子-π和氫鍵相互作用與有機(jī)鹵化物有效相互作用。這些協(xié)同效應(yīng)提高了晶體質(zhì)量和成分均勻性，從而全面減少了鈣鈦礦活性層中的缺陷。由此產(chǎn)生的寬帶隙太陽能電池實現(xiàn)了 22.22%的最高功率轉(zhuǎn)換效率，開路電壓高達(dá)1.243 V，運行穩(wěn)定性提高了兩倍。這項研究提出了一種寬帶隙鈣鈦礦缺陷管理的替代策略，為單結(jié)和疊層光伏技術(shù)的進(jìn)步提供了見解。
