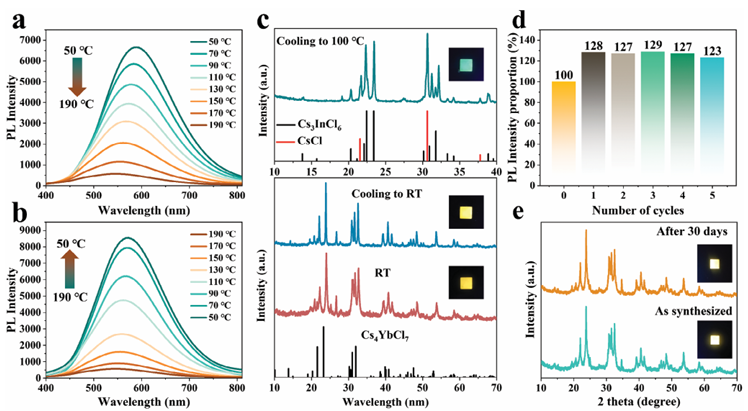

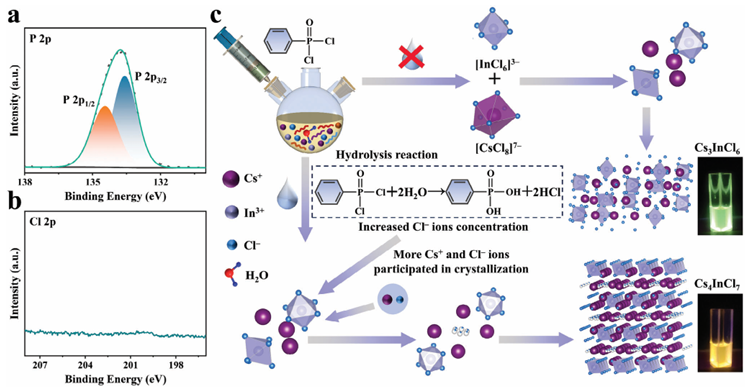

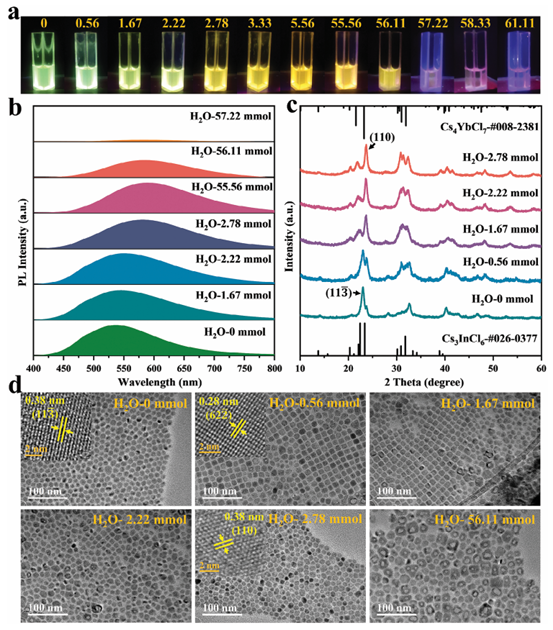

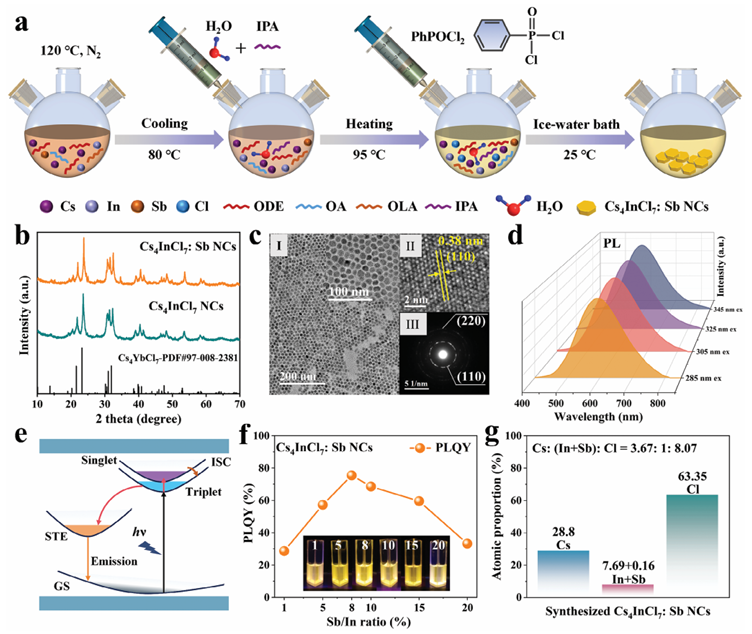

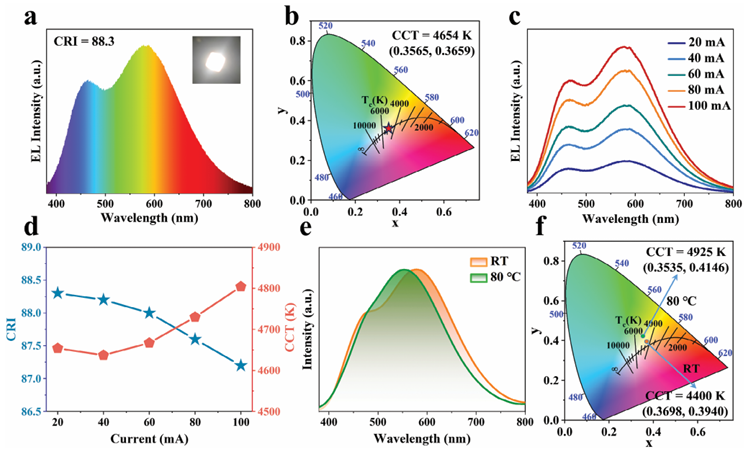

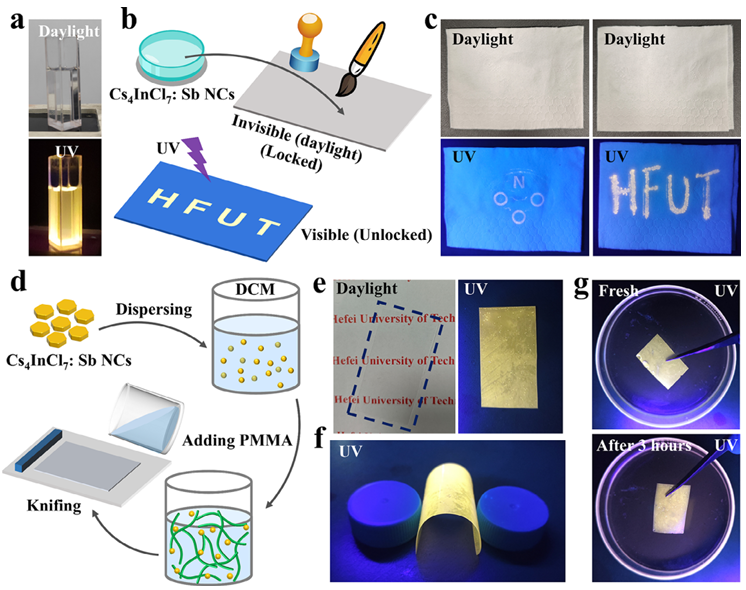

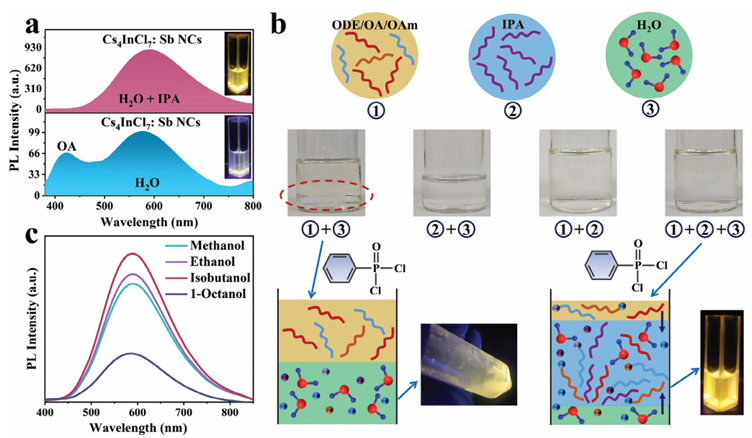

全無機鈣鈦礦納米晶體的相控合成已引起光電應(yīng)用的廣泛關(guān)注。然而，通常被認(rèn)為是不利因素的H2O并未被發(fā)現(xiàn)會影響所得的相組成。鑒于此，2024年12月30日合肥工業(yè)大學(xué)童國慶&蔣陽于AFM刊發(fā)水解反應(yīng)誘導(dǎo)的Sb摻雜零維鈣鈦礦Cs-In-Cl納米晶體的相調(diào)控及其在光電和信息加密中的應(yīng)用的研究成果，本文報道了通過操縱H2O添加來水解反應(yīng)誘導(dǎo)的0D鈣鈦礦Cs–In–Cl: Sb納米晶體相調(diào)節(jié)。具體而言，在沒有添加H2O的情況下，Cs–In–Cl: Sb結(jié)晶為 Cs3InCl6: Sb。相反，添加H2O會觸發(fā)注入的氯源（苯基膦二氯化物，PhPOCl2）的水解，導(dǎo)致Cl^?離子濃度增加，隨后促進Cs4InCl7: Sb納米晶的形成。此外，異丙醇(IPA)與H2O/油酸(OA)/油胺(OAm)之間形成的氫鍵減輕了1-十八烯(ODE)/OA/OAm混合物與H2O之間的不混溶性，從而促進了Cs4InCl7: Sb納米晶上OA/OAm的鈍化。此外，還證明了Cs4InCl7: Sb 和Cs3InCl6: Sb之間的可逆相變可以通過加熱-冷卻循環(huán)實現(xiàn)。此外，還展示了基于Cs4InCl7: Sb納米晶的白光發(fā)光二極管、信息加密和熒光復(fù)合膜的應(yīng)用。這項工作不僅為調(diào)節(jié)鈣鈦礦的相組成開辟了新策略，而且還為多功能應(yīng)用引入了一種新型熒光材料Cs4InCl7: Sb。
