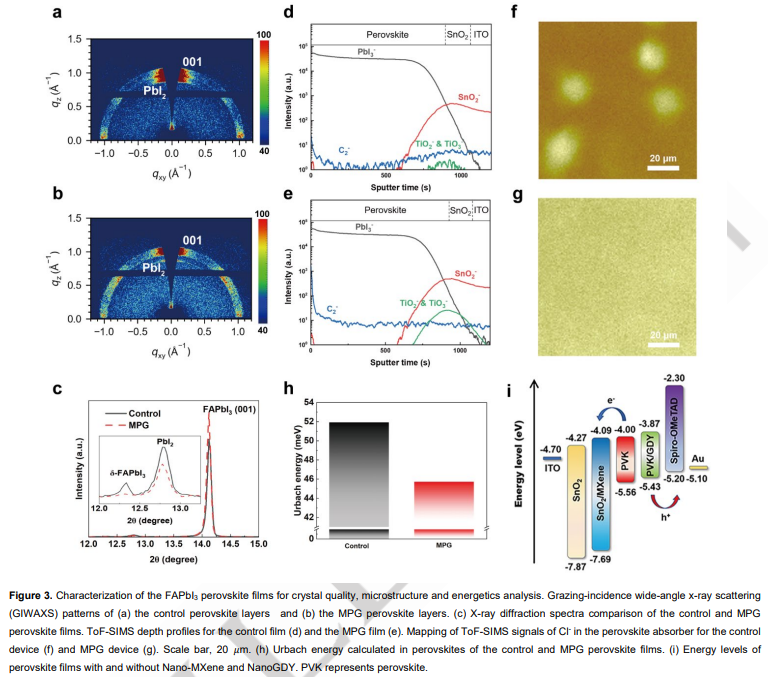

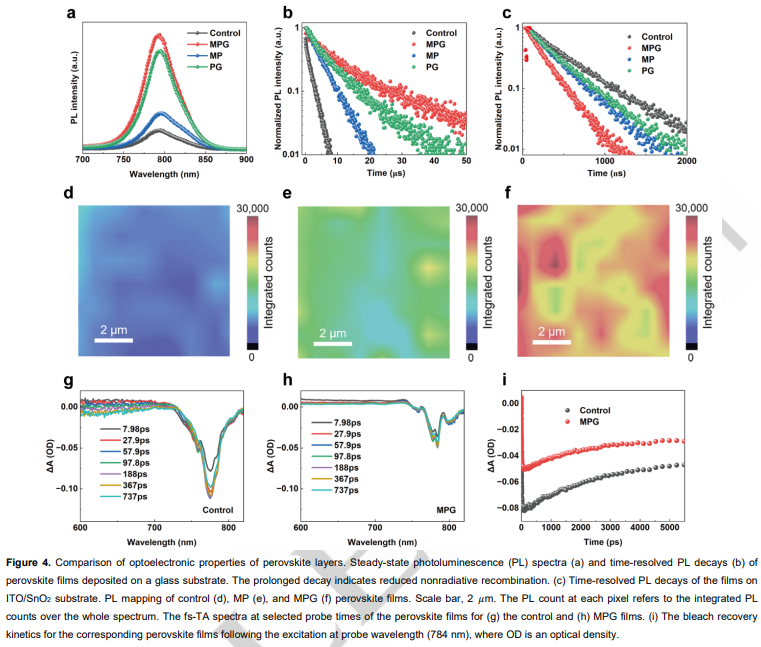

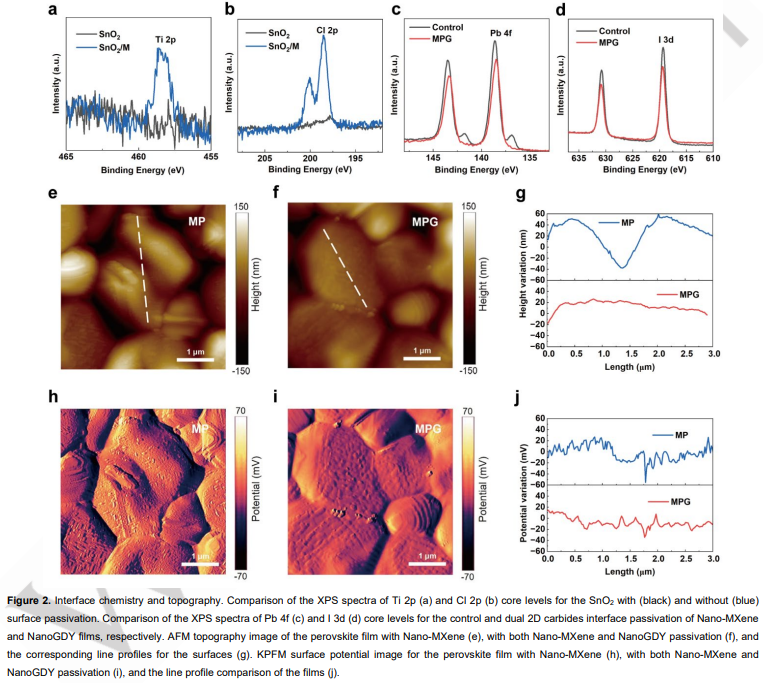

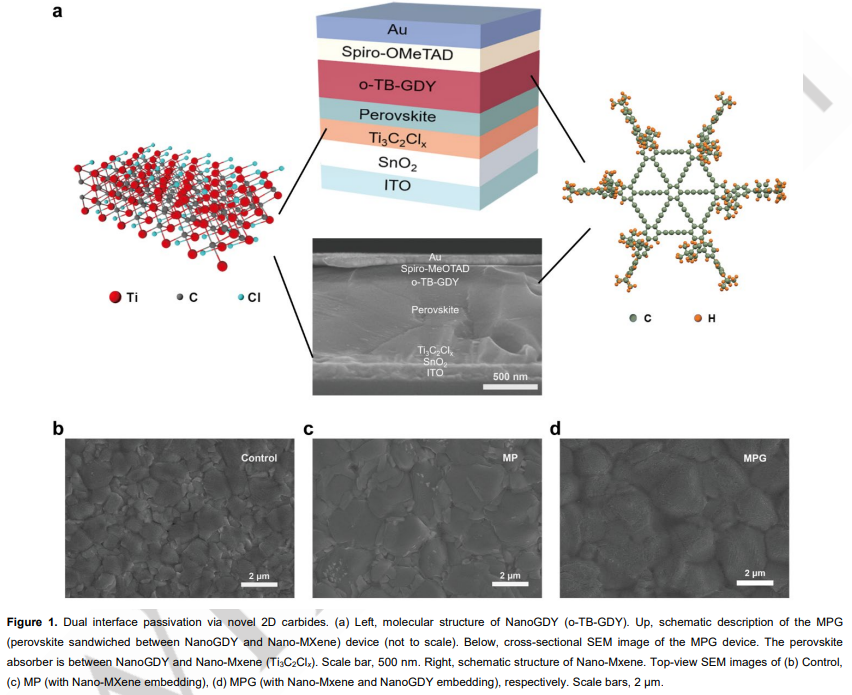

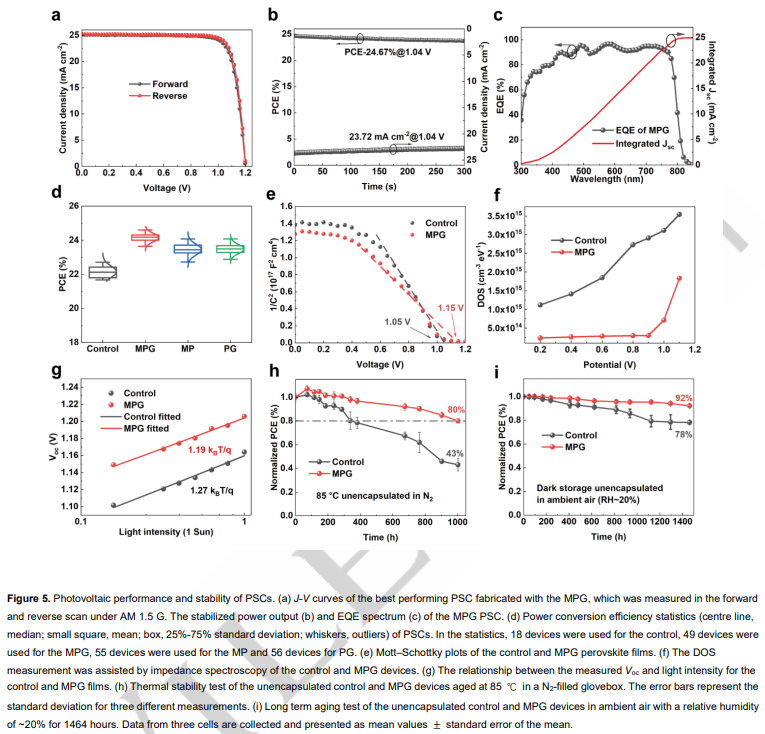

鈍化鈣鈦礦和電荷傳輸層之間的界面對(duì)于提高鈣鈦礦太陽能電池的功率轉(zhuǎn)換效率和穩(wěn)定性至關(guān)重要。鑒于此，2023年8月24日中科院化學(xué)所李勇軍&王吉政于Angew刊發(fā)二維碳化物用于鈣鈦礦太陽能電池的雙界面工程的研究成果，報(bào)告了一種雙界面工程方法，通過將Ti3C2Clx Nano-MXene和o-TB-GDY nanographdiyne (NanoGDY) 分別納入電子傳輸層/鈣鈦礦和鈣鈦礦/空穴傳輸層界面中來提高基于FA0.85MA0.15Pb(I0.95Br0.05)3的鈣鈦礦太陽能電池的性能。雙界面鈍化通過形成Pb-Cl化學(xué)鍵以及與欠配位Pb缺陷的π電子共軛的強(qiáng)配位，同時(shí)抑制非輻射復(fù)合并促進(jìn)載流子提取。所得鈣鈦礦薄膜具有超過10μs的超長(zhǎng)載流子壽命和超過2.5μm的晶體尺寸。最大效率為24.86%，開路電壓為 1.20 V。未封裝的電池在環(huán)境空氣中放置1464小時(shí)后仍保留其初始效率的 92%，在85°C下進(jìn)行1002 小時(shí)的熱穩(wěn)定性測(cè)試后仍保留80%的初始效率。
