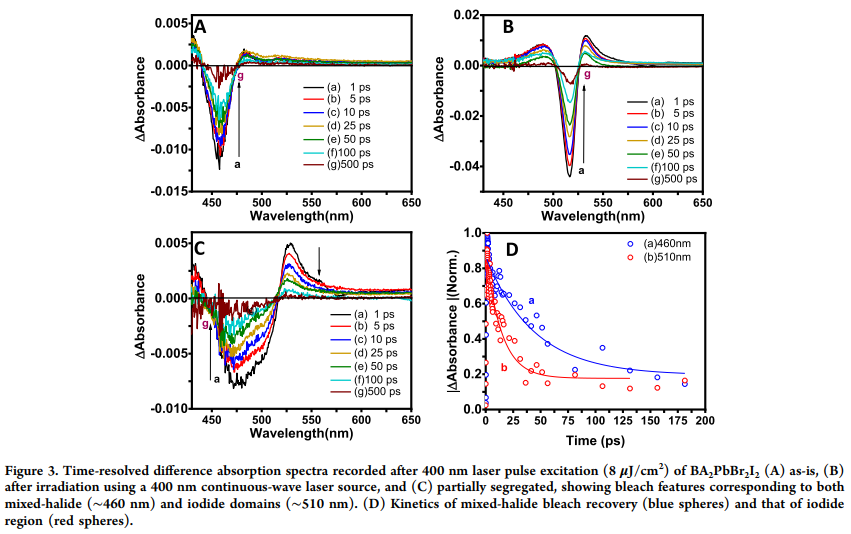

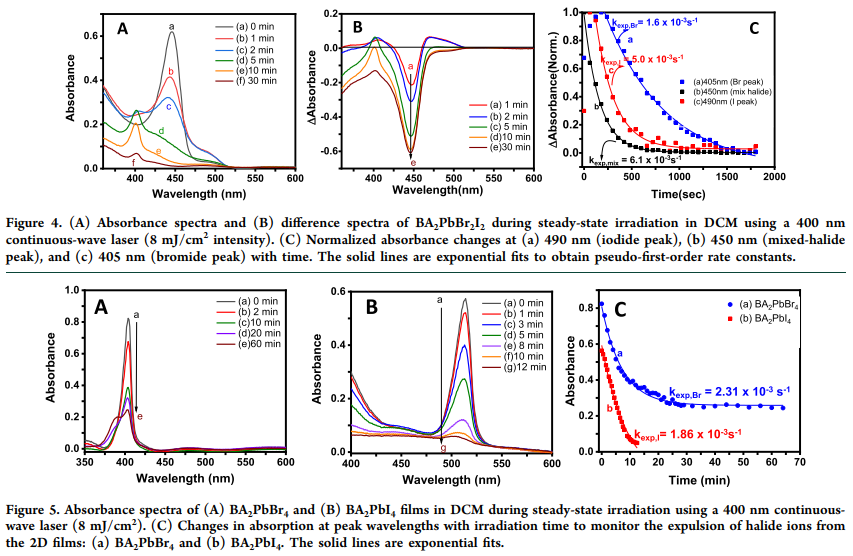

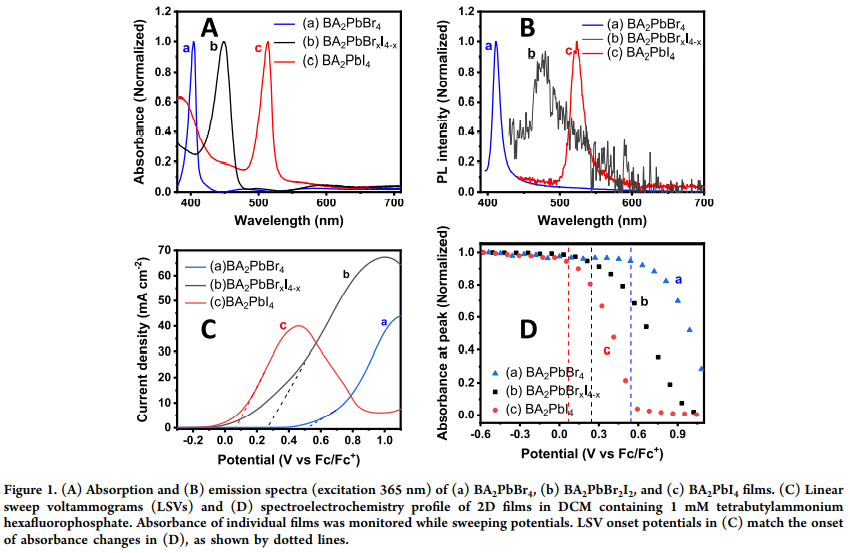

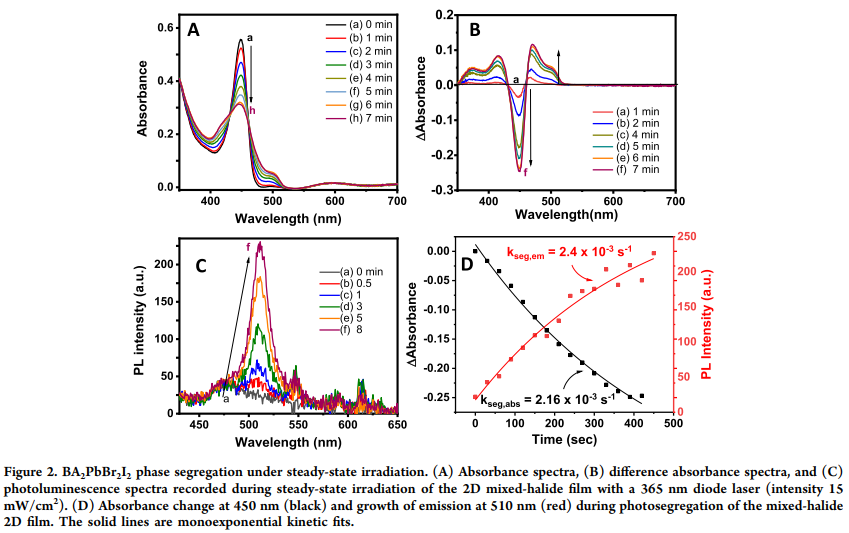

2022年10月19日美國(guó)圣母大學(xué)Prashant V. Kamat團(tuán)隊(duì)于ACS Energy Letters刊發(fā)光輻照Ruddlesden-Popper二維鈣鈦礦薄膜中碘化物和溴化物的相分離和連續(xù)排出的研究成果。二維(2D)Ruddlesden-Popper混合鹵化物鈣鈦礦薄膜BA2PbBr2I2在可見光激發(fā)時(shí)會(huì)發(fā)生相偏析，從而產(chǎn)生富含溴化物和富碘化物的區(qū)域，以吸收和發(fā)射變化為標(biāo)志。停止照明后，該過程反轉(zhuǎn)，允許恢復(fù)原始薄膜成分。然而，如果薄膜與二氯甲烷接觸，光照射會(huì)導(dǎo)致碘化物和溴化物的連續(xù)排出，并給二維薄膜帶來不可逆的變化。從光照射下的原始薄膜（BA2Pb2Br4 和 BA2Pb2I4）中 I 和 Br 的順序消失，從排出速率的變化中觀察到，反映了這些薄膜中鹵離子遷移率的差異。2D薄膜的光不穩(wěn)定性引發(fā)了關(guān)于它們?cè)谕ㄟ^ 3D/2D 界面穩(wěn)定體相三維(3D)、鈣鈦礦太陽能電池中的應(yīng)用的問題。
