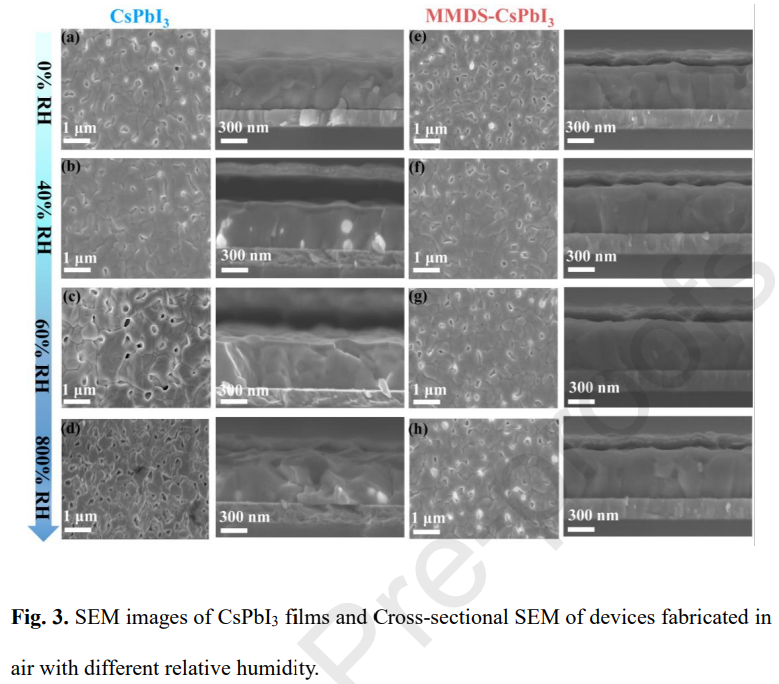

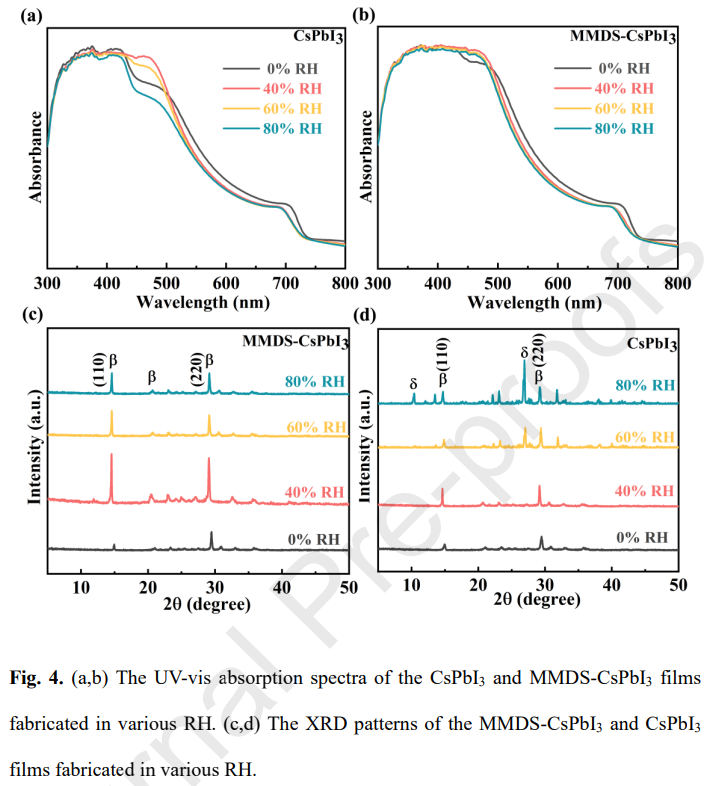

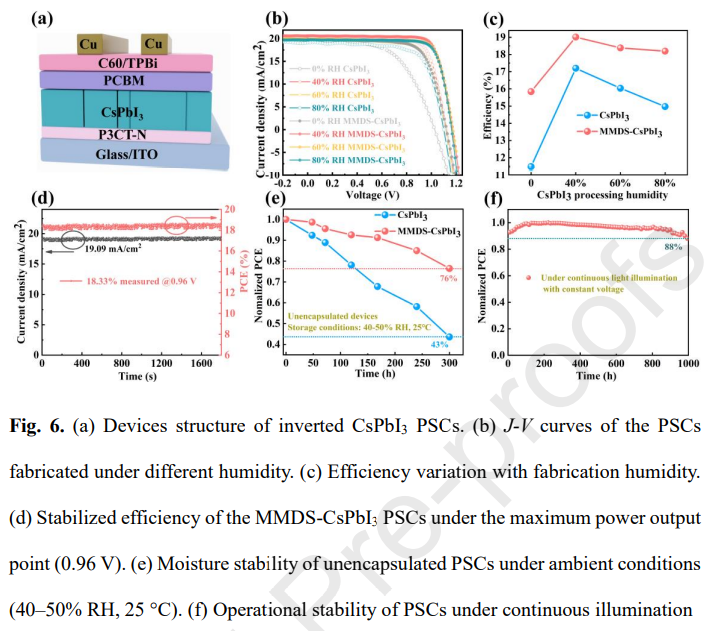

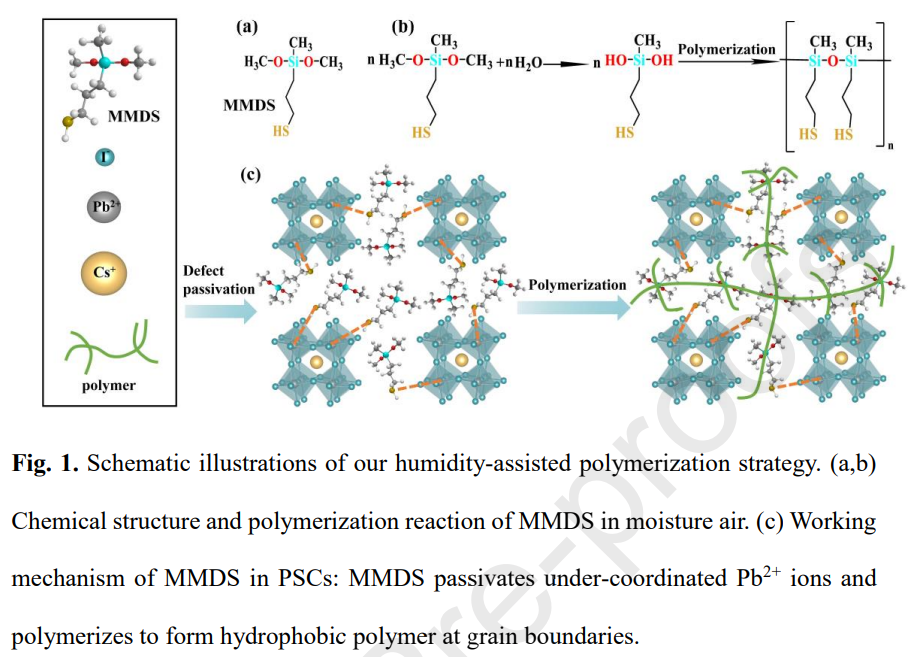

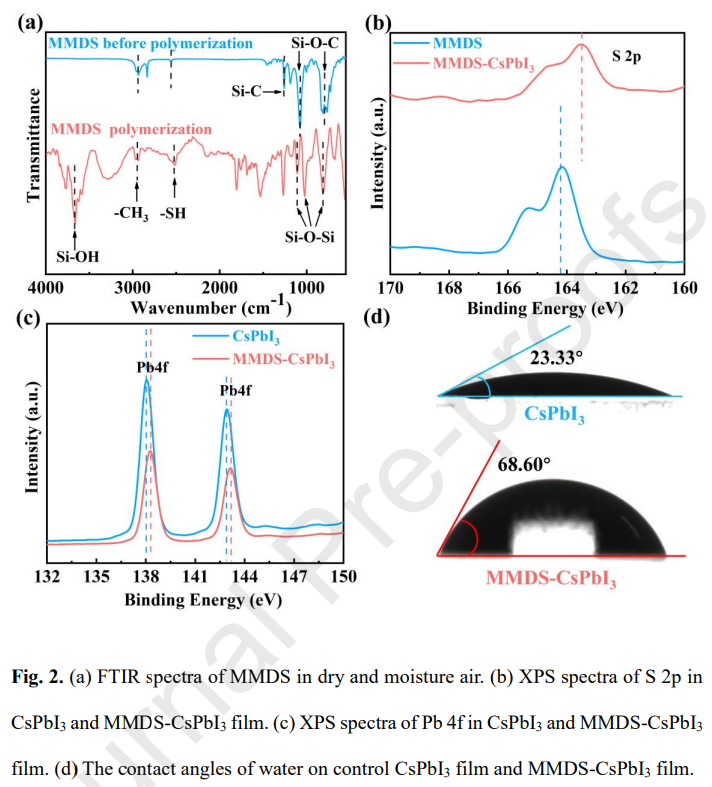

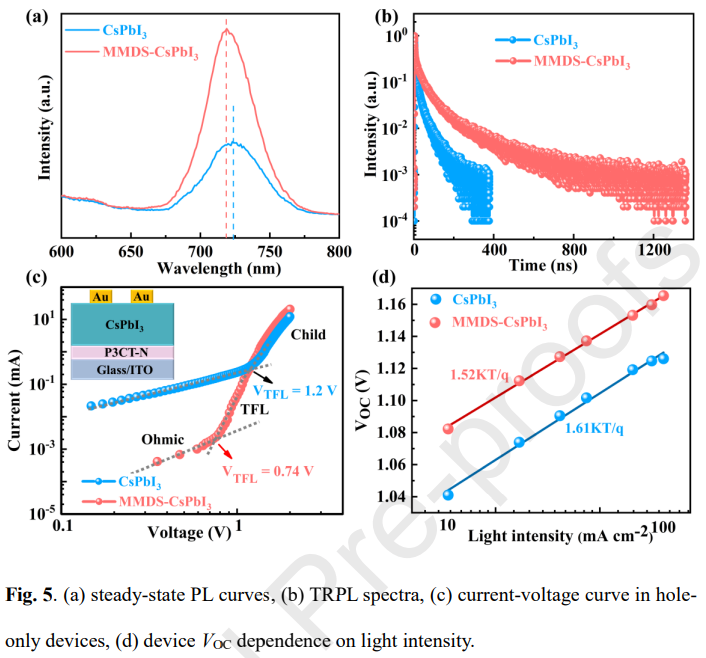

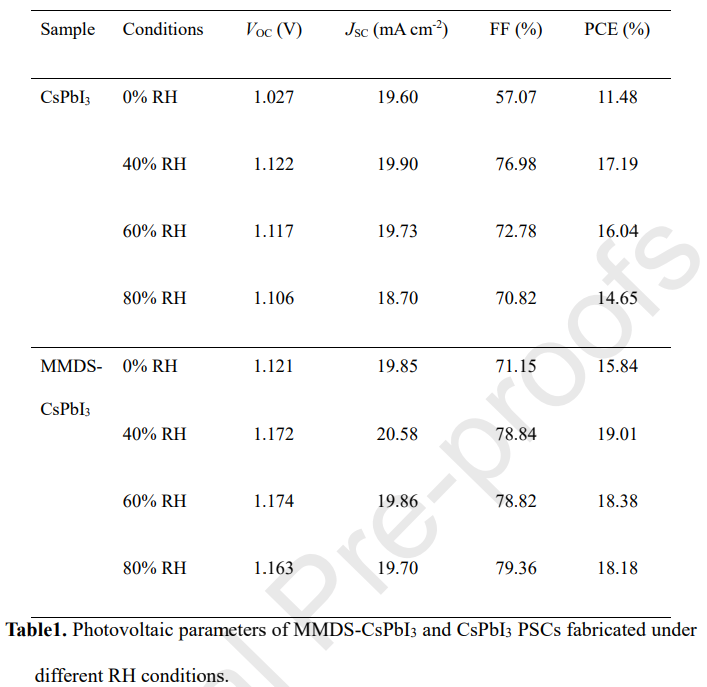

CsPbI3鈣鈦礦因其優(yōu)異的光伏性能和熱穩(wěn)定性而顯示出巨大的光伏應(yīng)用潛力。然而，CsPbI3鈣鈦礦太陽(yáng)能電池對(duì)水分極為敏感，在其制造過程中需要嚴(yán)格控制濕度，從而限制了它們的進(jìn)一步商業(yè)化。鑒于此，2022年9月30日華東師范大學(xué)李曉東&方俊鋒團(tuán)隊(duì)于CEJ刊發(fā)在空氣中制備高效CsPbI3反式鈣鈦礦太陽(yáng)能電池的研究成果，報(bào)告了通過引入巰基丙基甲基二甲氧基硅烷(MMDS)的濕度輔助可聚合添加劑，在普通空氣中制備高效的CsPbI3鈣鈦礦太陽(yáng)能電池，而無需控制濕度。在 CsPbI3薄膜形成過程中，MMDS分子可以與潮濕空氣中的水快速反應(yīng)，然后在晶界處自聚合成耐水聚合物，以減少進(jìn)一步的水分侵入。此外，MMDS中的-SH基團(tuán)可以鈍化配位不足的Pb²⁺，降低CsPbI3薄膜中的缺陷密度。因此，無論相對(duì)濕度在40～80%之間如何，CsPbI3反式鈣鈦礦太陽(yáng)能電池的效率都大于18%。最佳效率達(dá)到19%，是CsPbI3反式鈣鈦礦太陽(yáng)能電池中效率最高的。此外，MMDS-CsPbI3反式鈣鈦礦太陽(yáng)能電池的穩(wěn)定性也大大提高，MPP跟蹤1000小時(shí)后可保持88%的初始效率。
