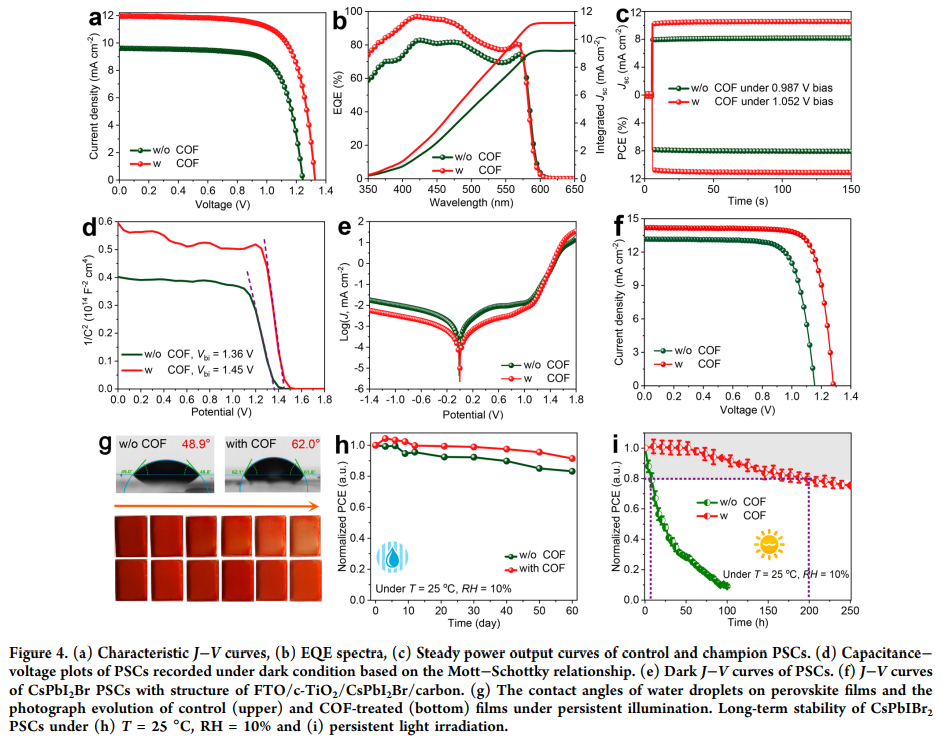

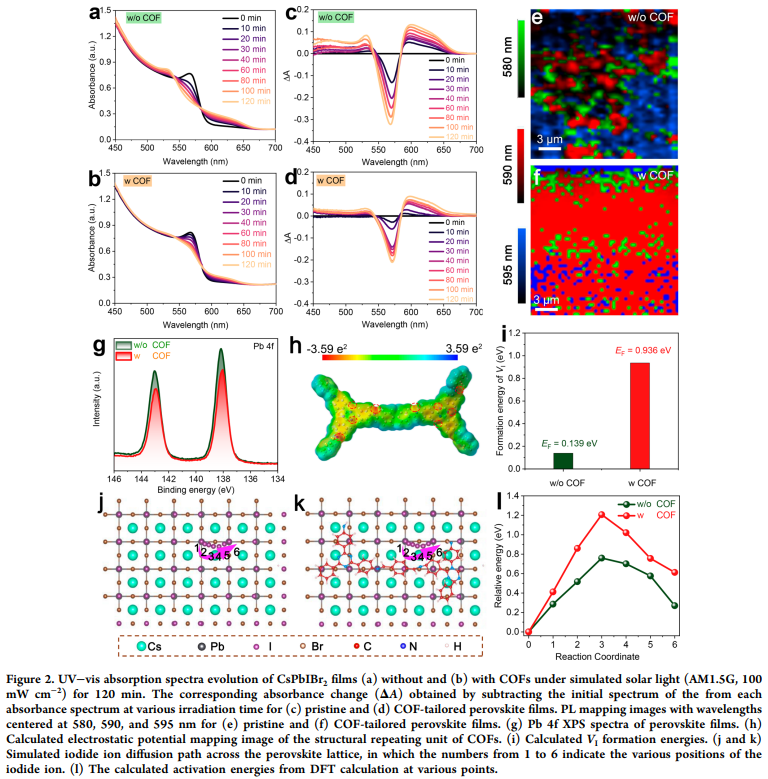

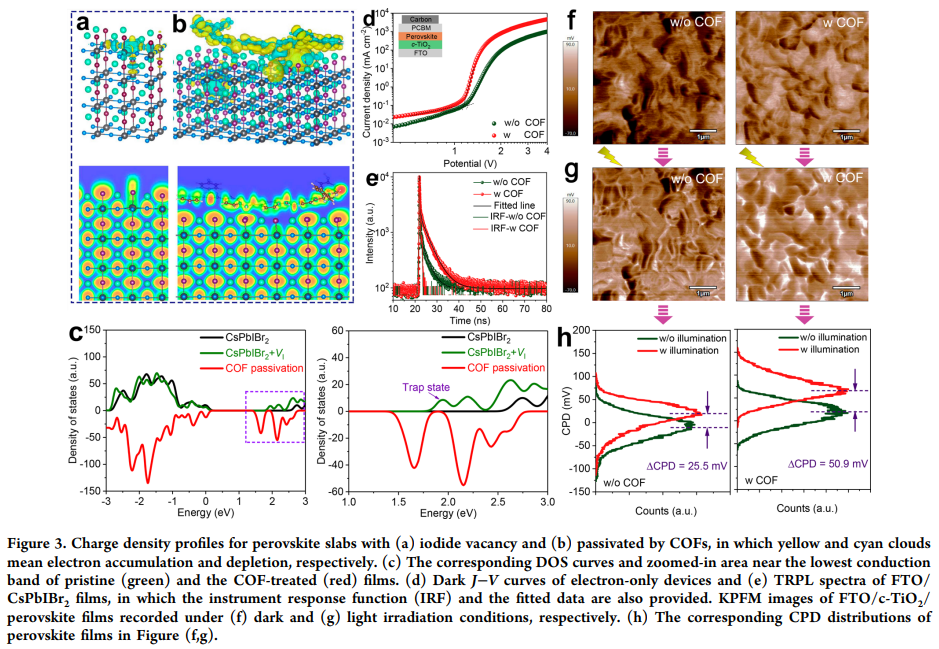

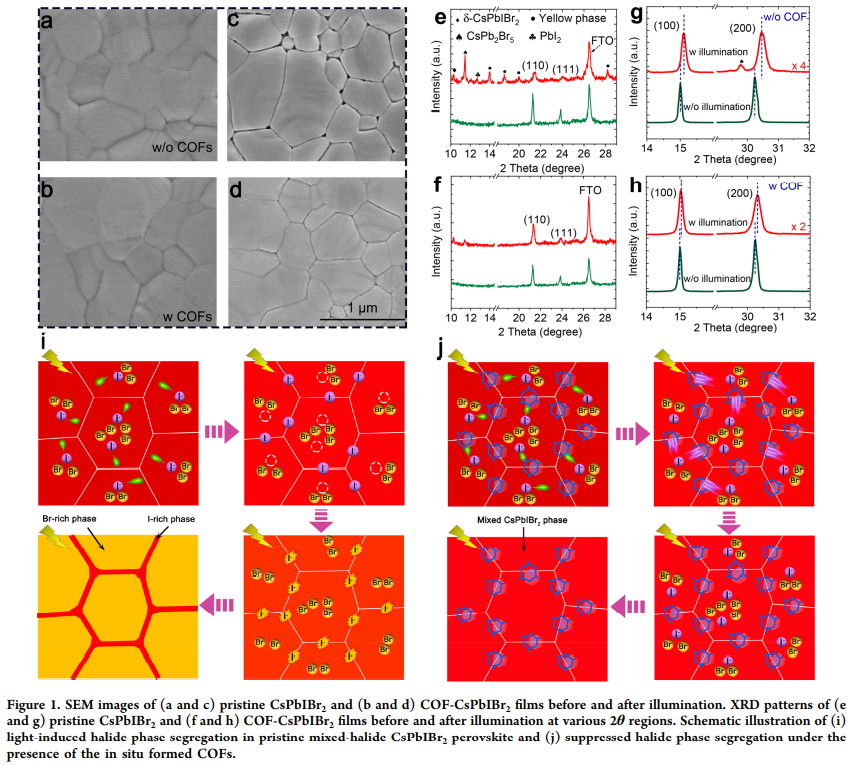

帶隙可調(diào)混合鹵化物鈣鈦礦為構(gòu)建高效的多結(jié)疊層太陽(yáng)能電池提供了令人興奮的機(jī)會(huì)。然而，離子遷移總是會(huì)導(dǎo)致鹵化物偏析，這不可避免地會(huì)產(chǎn)生有害的缺陷并降低光伏性能。鑒于此，2022年9月16日山東科技大學(xué)段加龍&暨南大學(xué)唐群委團(tuán)隊(duì)于ACS Energy Letters刊發(fā)抑制混合鹵化物無(wú)機(jī)鈣鈦礦太陽(yáng)能電池鹵化物偏析的通用晶?！盎\子”的研究成果，報(bào)告了一種通用的禁錮策略，通過(guò)在混合鹵化物鈣鈦礦形成過(guò)程中由PbX2（X = Br 和 I）催化原位形成共軛共價(jià)有機(jī)框架（COF）來(lái)抑制鹵化物偏析。通過(guò)理論計(jì)算和系統(tǒng)研究，COFs的強(qiáng)給電子特性被證明可以有效地固化軟晶格并阻礙碘離子從體相到晶界的傳輸，從而減緩光誘導(dǎo)的鹵化物分相過(guò)程。最后，非輻射復(fù)合顯著降低，無(wú)機(jī)CsPbIBr2鈣鈦礦太陽(yáng)能電池的效率提高至11.50%，CsPbI2Br電池的效率提高至14.35%，具有更長(zhǎng)的保質(zhì)期和更高的光穩(wěn)定性。
