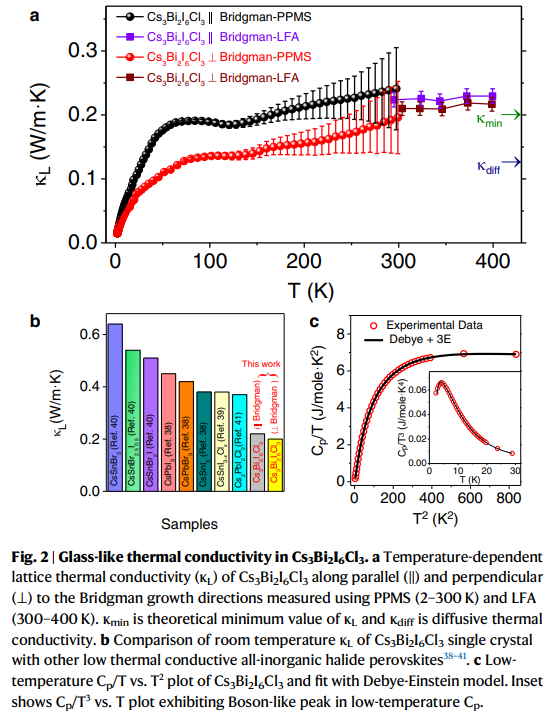

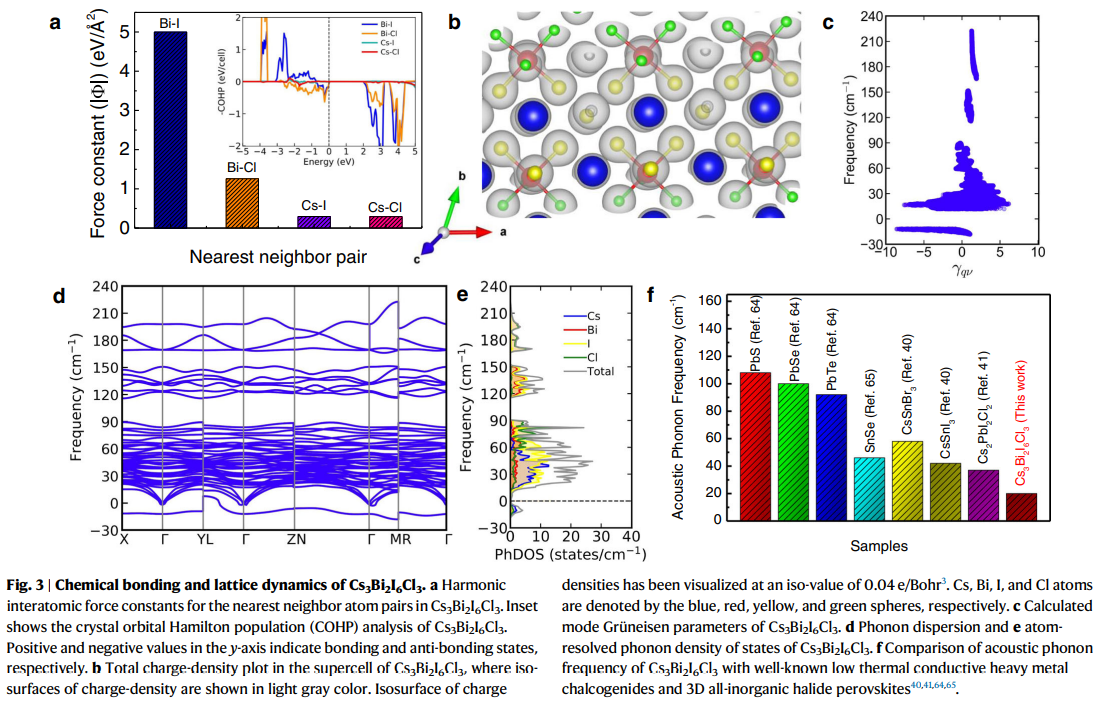

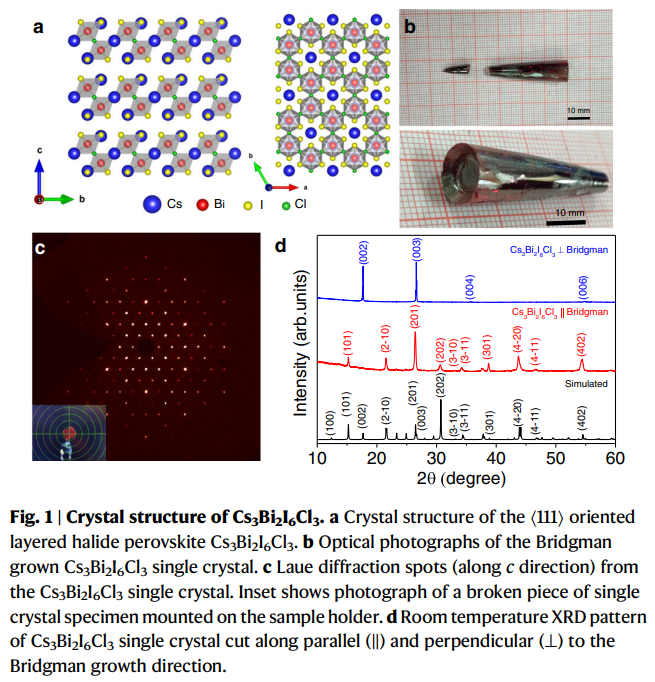

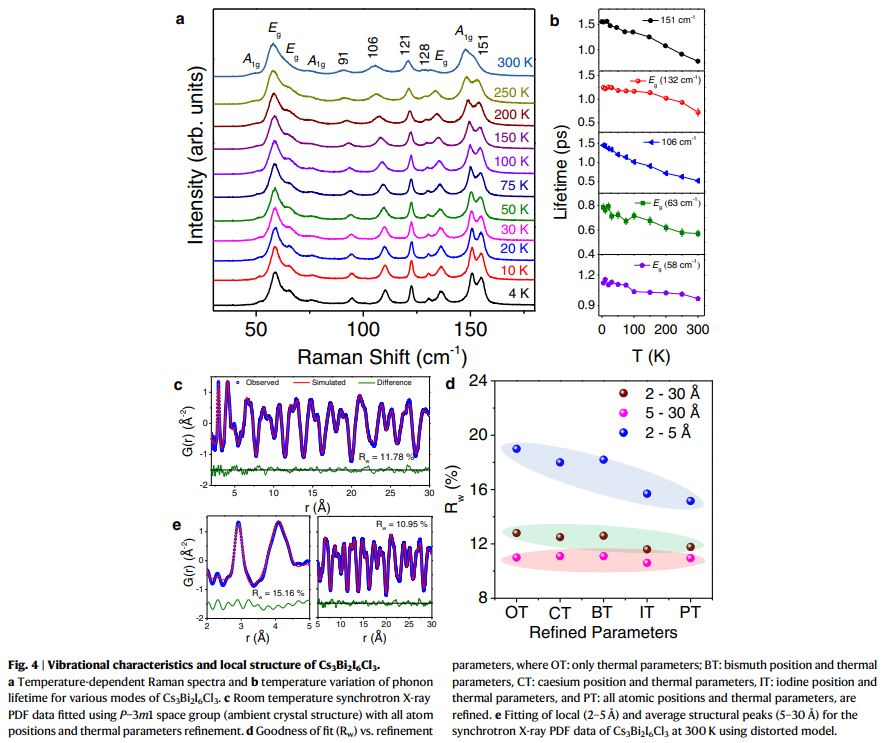

由于晶體的周期性原子排列通過破壞長程有序而形成無序或玻璃狀非晶系統(tǒng)，晶格熱導率κL降低，其基本特性發(fā)生變化。在晶體材料中實現(xiàn)超低且不尋常的玻璃狀κL具有挑戰(zhàn)性，但對于熱電和熱障涂層等許多應用至關重要。鑒于此，2022年8月27日印度賈瓦哈拉爾尼赫魯高級科學研究中心Kanishka Biswas團隊于Nature Communications刊發(fā)Cs3Bi2I6Cl3單晶的玻璃熱導率研究成果，展示了層狀鹵化物鈣鈦礦Cs3Bi2I6Cl3單晶中κL的超低（室溫下約為0.20?W/m·K）和玻璃狀溫度依賴性（2-400?K）。具有低截止頻率（20?/cm）的聲子是Cs3Bi2I6Cl3中低聲速的原因，并使結構彈性柔軟。雖然強烈的非諧性源于Cs原子的低能量和局部類似嘎嘎聲的振動，但同步加速器X射線對分布函數(shù)證明了鹵化鉍八面體和Cl空位的局部結構扭曲。從晶格動力學的角度來看，來自選擇性亞晶格的分層化學鍵和軟振動導致低κL很有趣，并且具有潛在的應用。
