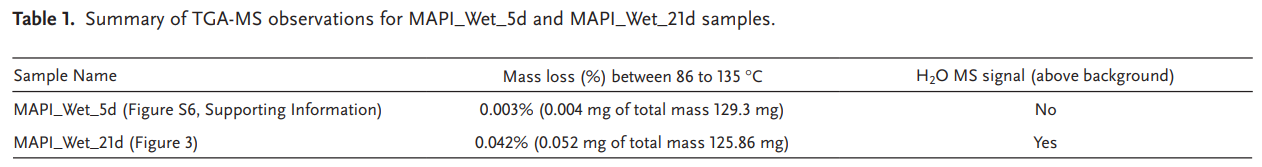

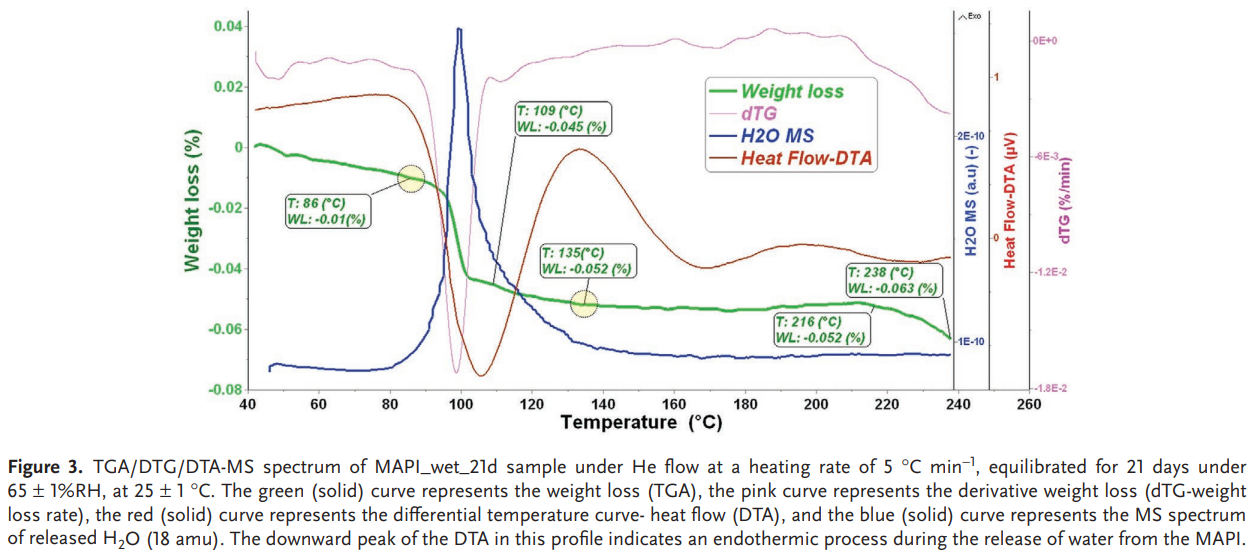

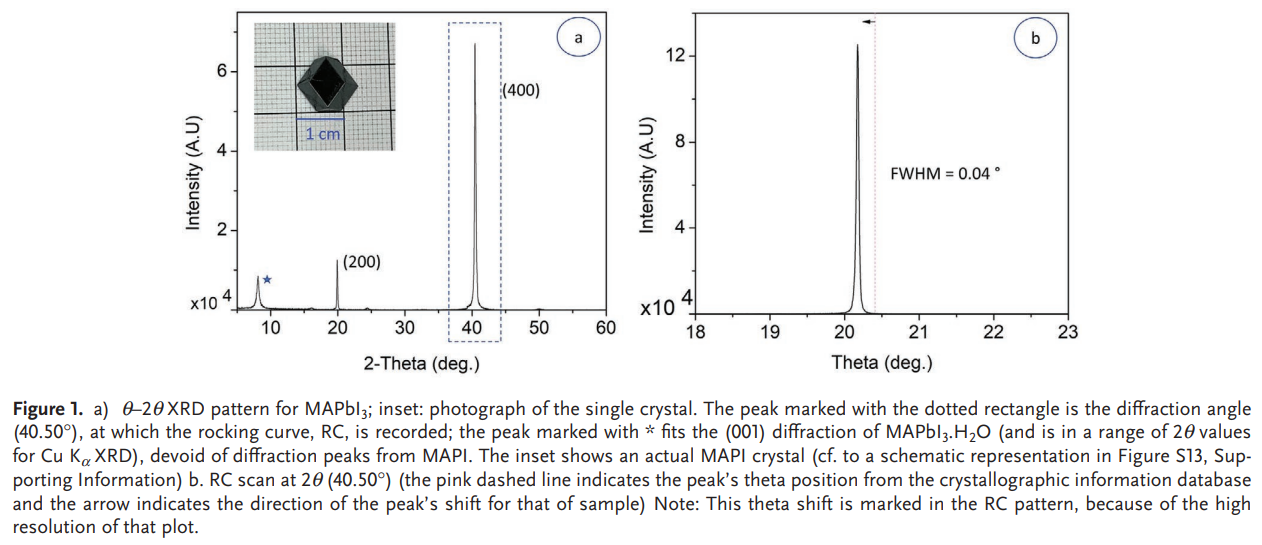

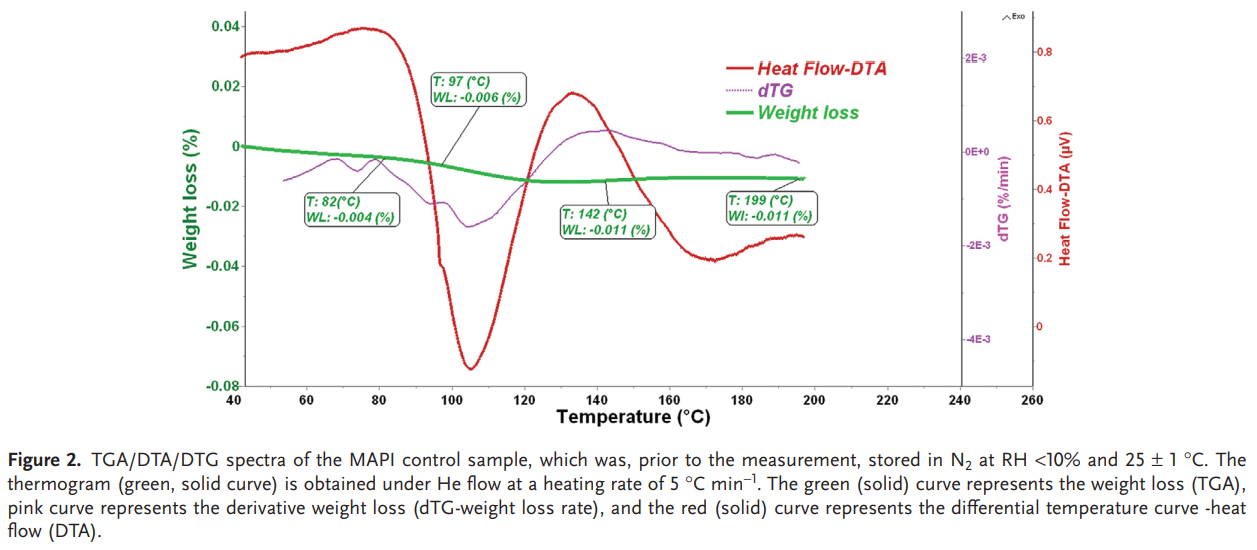

環(huán)境濕度對(duì)鹵化物鈣鈦礦，尤其是MAPbI3性能的影響是已知的。然而，很難在散裝材料中找到低于一水合物（MAPbI3.H2O）水平的H2O的直接實(shí)驗(yàn)證據(jù)。鑒于此，2022年8月21日以色列巴伊蘭大學(xué)David Cahen團(tuán)隊(duì)&以色列理工學(xué)院Gideon S. Grader團(tuán)隊(duì)于AFM刊發(fā)水和鈣鈦礦的傳奇：MAPbI3中水的證據(jù)的研究成果，首次報(bào)道了水從MAPbI3單晶塊體（μm-s 深）中釋放出來的直接實(shí)驗(yàn)證據(jù)。熱重分析與逸出氣體的質(zhì)譜聯(lián)用(TGA-MS)用于從可穿透深度檢測(cè)H2O的MS信號(hào)，并將其與H2O離開材料導(dǎo)致的TGA質(zhì)量損失相關(guān)聯(lián)。這些測(cè)量產(chǎn)生每三個(gè)MAPbI3分子式 (MAPbI3?0.33H2O) 中1個(gè)H2O分子的平均H2O含量的估計(jì)值。在相對(duì)較低的溫度條件下，在MS中沒有觀察到可對(duì)應(yīng)于MAPbI3分解產(chǎn)物的其他逸出氣體。除了作為MAPbI3 內(nèi)部存在H2O的直接證據(jù)外，數(shù)據(jù)還表明H2O會(huì)擴(kuò)散到其中。本文為進(jìn)一步研究水改變MAPbI3和所有其他鹵化物鈣鈦礦性質(zhì)的機(jī)制奠定了堅(jiān)實(shí)的基礎(chǔ)。
