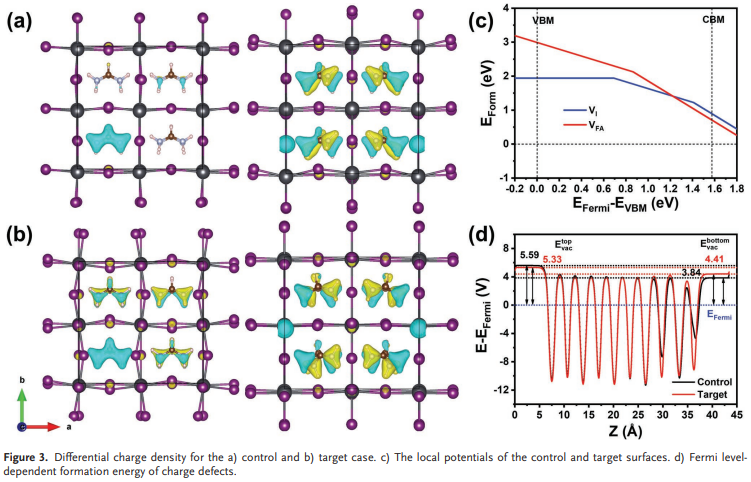

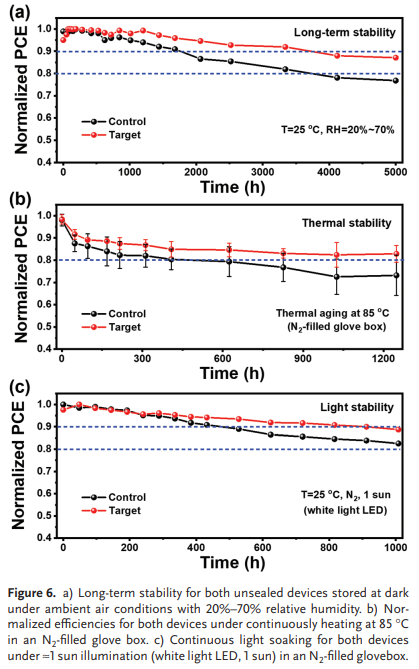

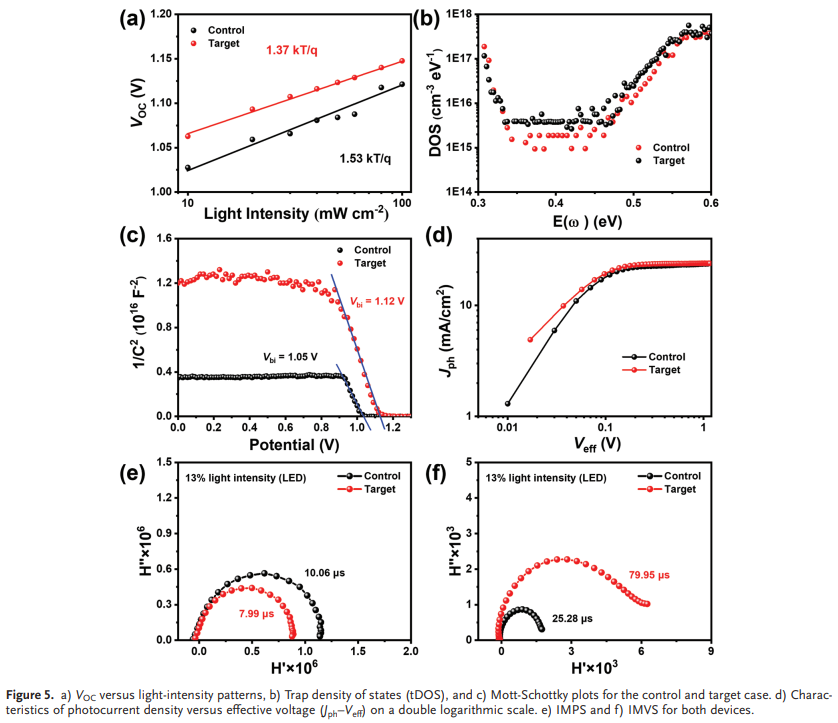

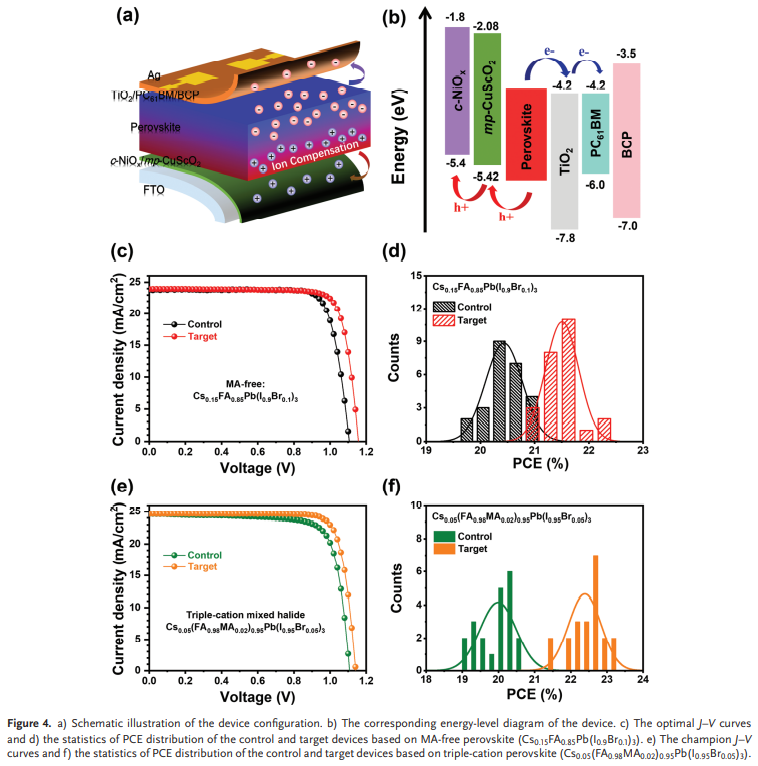

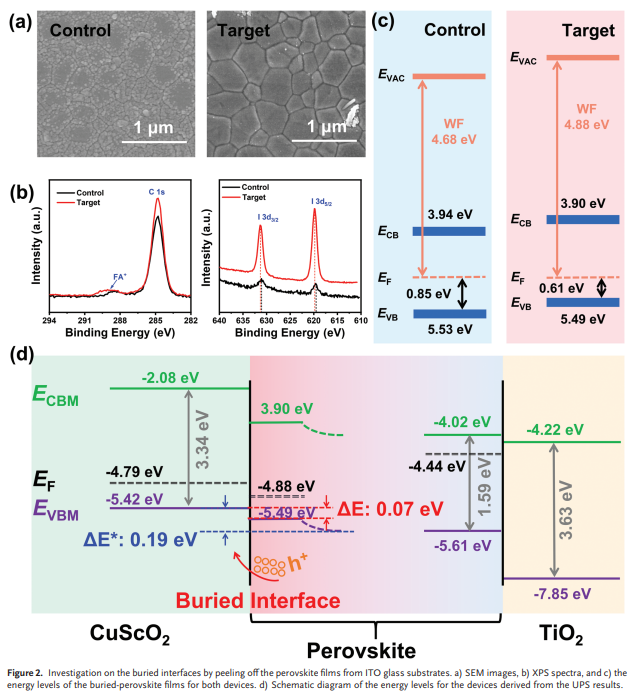

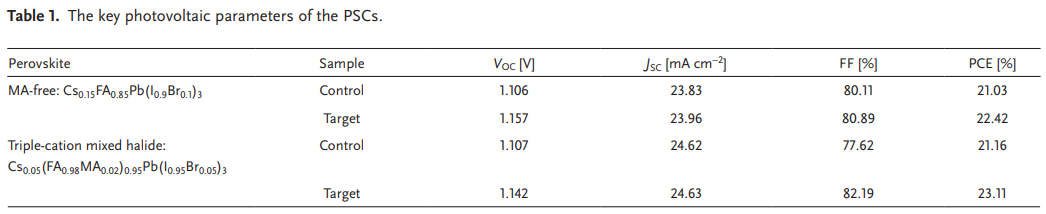

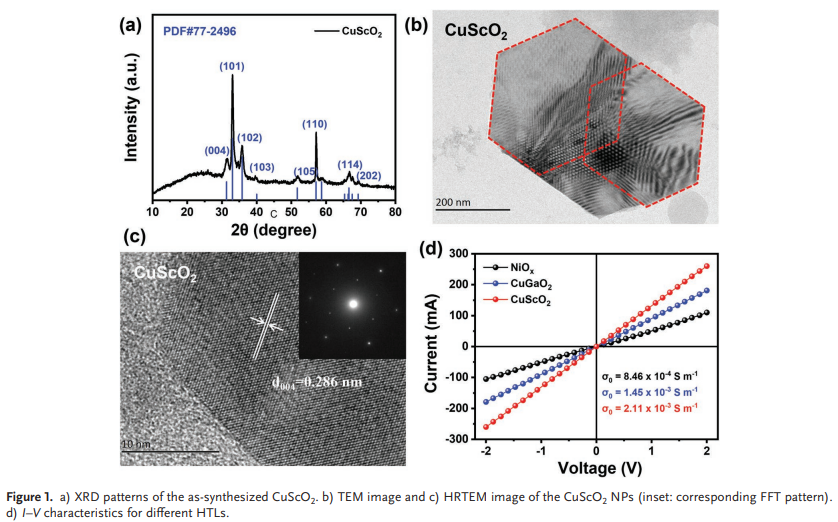

無(wú)機(jī)空穴傳輸材料的開(kāi)發(fā)是提高鈣鈦礦太陽(yáng)能電池穩(wěn)定性的最可靠方法之一。然而，不理想的掩埋界面接觸和位于無(wú)機(jī)HTM/鈣鈦礦界面的缺陷限制了器件的性能。鑒于此，2022年8月10日南京理工大學(xué)張勝利團(tuán)隊(duì)&中國(guó)工程物理研究院Yihui Wu&張文華團(tuán)隊(duì)于AFM刊發(fā)離子補(bǔ)償埋底界面可實(shí)現(xiàn)高效穩(wěn)定的反式無(wú)MA鈣鈦礦太陽(yáng)能電池的研究成果，合成了相純的CuScO2，并進(jìn)一步用作反式鈣鈦礦太陽(yáng)能電池的介孔空穴傳輸材料。令人驚訝的是，甲脒鹽對(duì)空穴傳輸層的簡(jiǎn)單預(yù)處理補(bǔ)償了埋藏的鈣鈦礦薄膜的I-空位，從而調(diào)節(jié)了空穴傳輸材料和鈣鈦礦之間的界面能帶排列。這種離子補(bǔ)償策略不僅可以原位修復(fù)離子損失，改善內(nèi)建電場(chǎng)，還可以降低電荷注入勢(shì)壘，抑制非輻射界面復(fù)合。得益于這些優(yōu)點(diǎn)，所得的不含甲銨(MA)、基于Cs/FA的鈣鈦礦太陽(yáng)能電池顯示出22.42%的功率轉(zhuǎn)換效率以及出色的熱穩(wěn)定性和光穩(wěn)定性。此外，預(yù)埋處理策略可以擴(kuò)展到含MA的CsFAMA三陽(yáng)離子鈣鈦礦薄膜，冠軍反式器件的效率為23.11%。本研究為合理設(shè)計(jì)高效穩(wěn)定鈣鈦礦太陽(yáng)能電池的空穴傳輸材料提供了一條新途徑。
