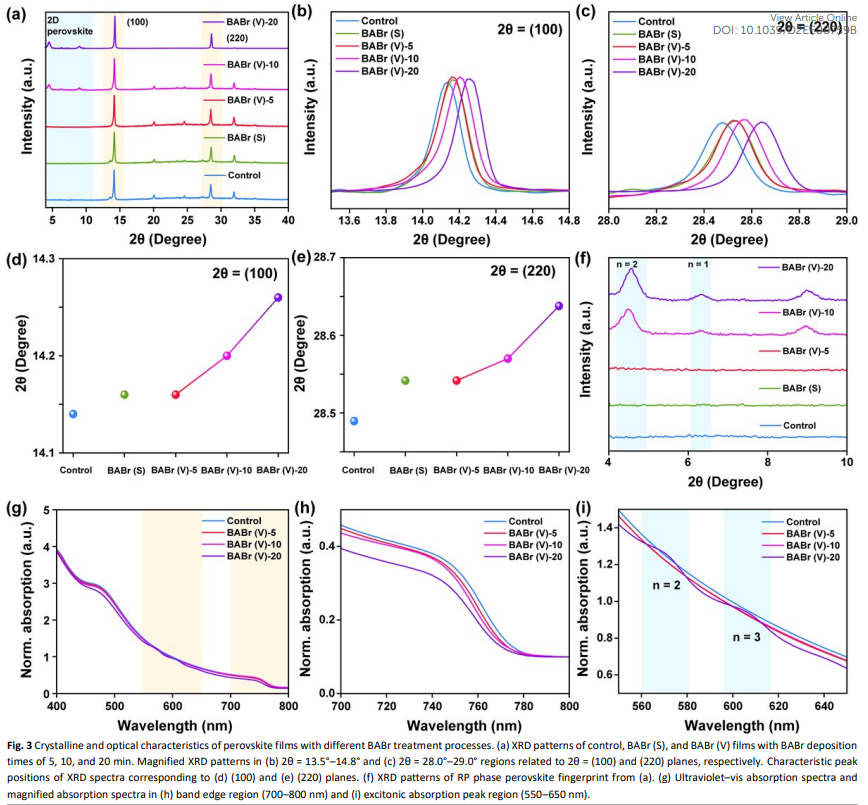

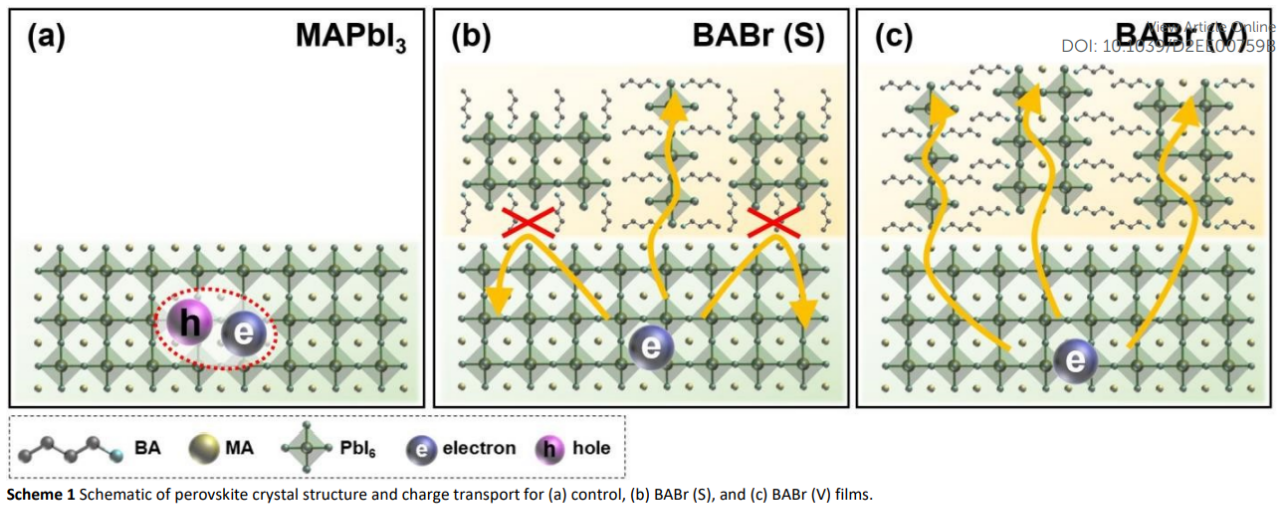

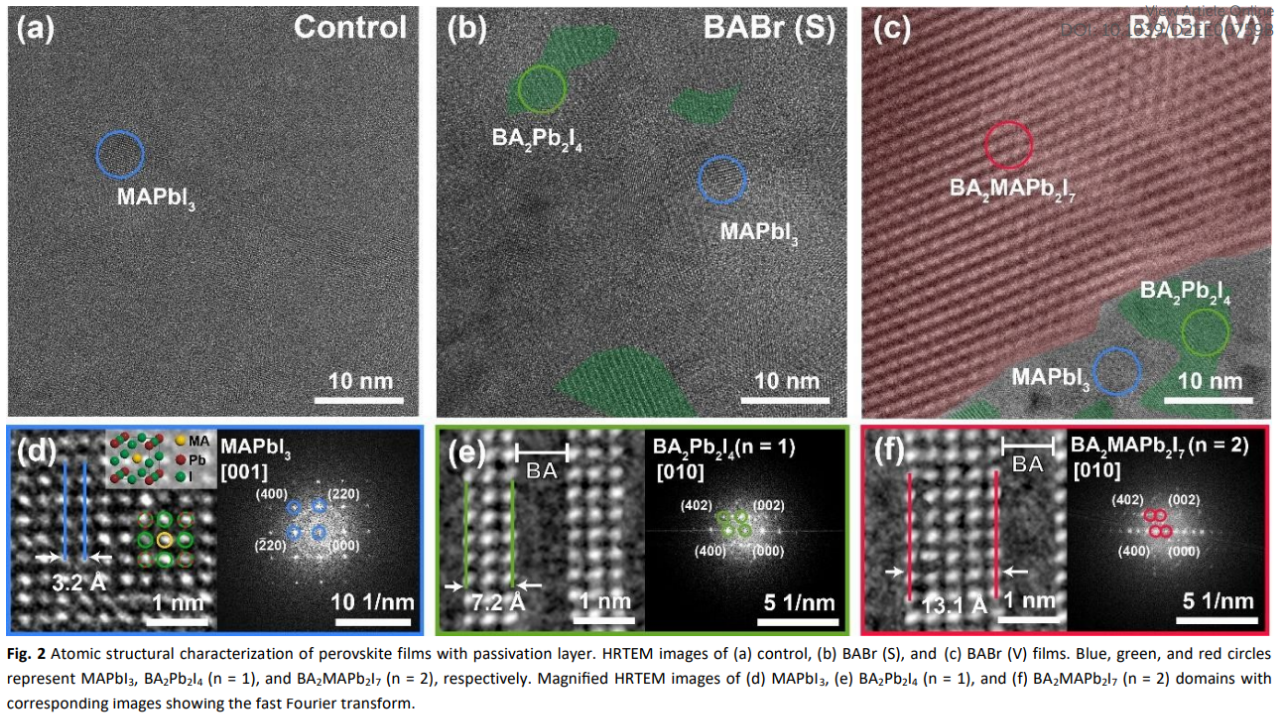

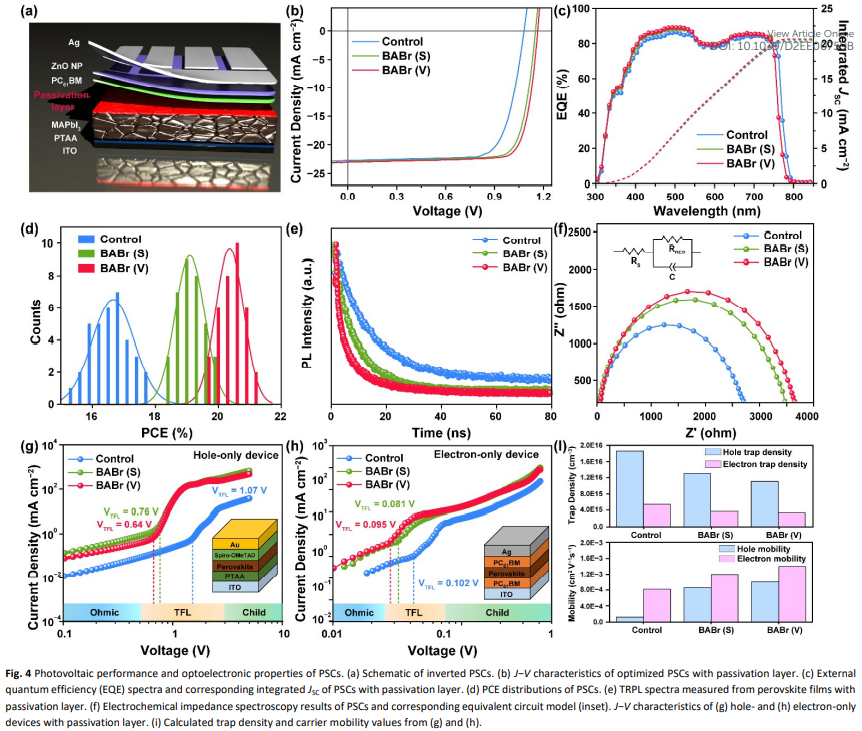

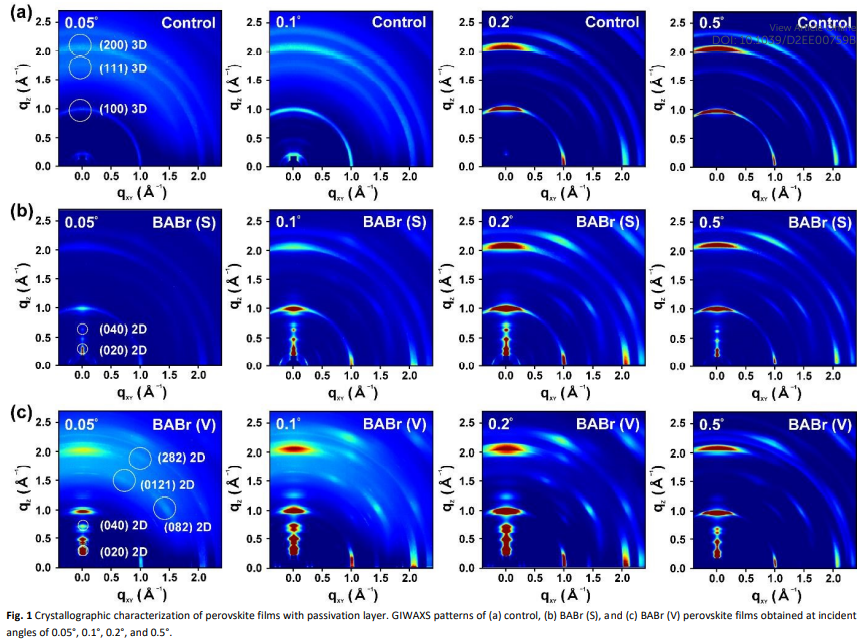

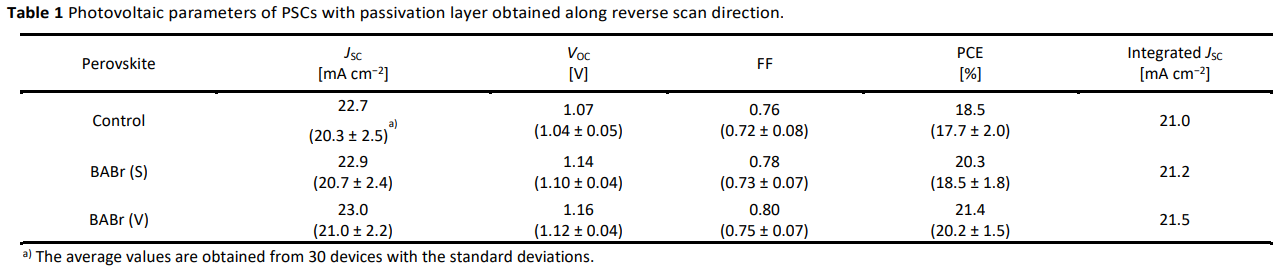

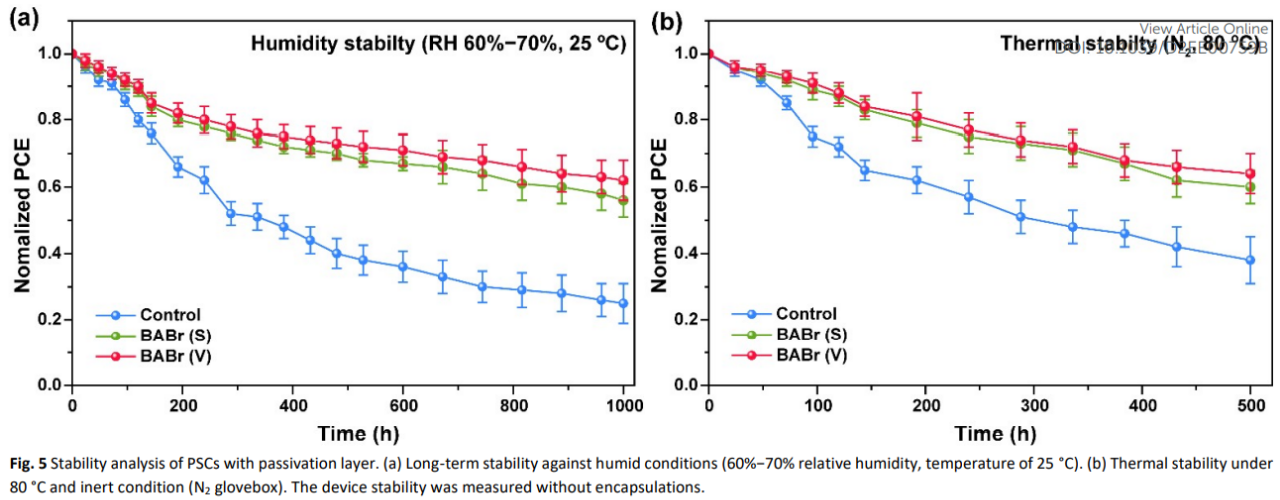

二維Ruddlesden-Popper (RP)相鈣鈦礦在鈍化鈣鈦礦太陽能電池中體相吸收層的缺陷方面受到越來越多的關(guān)注。然而，由于其各向異性的結(jié)構(gòu)特征，RP鈣鈦礦取向顯著影響電荷傳輸效率，從而影響鈣鈦礦太陽能電池性能。鑒于此，2022年6月21日蔚山國立科學(xué)技術(shù)研究院Hyesung Park團(tuán)隊(duì)及其合作團(tuán)隊(duì)武漢理工大學(xué)黃福志團(tuán)隊(duì)于EES刊發(fā)垂直取向二維Ruddlesden-Popper相鈣鈦礦鈍化層用于高效穩(wěn)定的反式鈣鈦礦太陽能電池的研究成果。展示了使用高度取向的丁銨RP鈣鈦礦作為表面鈍化層，通過真空沉積在體相鈣鈦礦吸收層上自下而上生長(zhǎng)。在這個(gè)過程中，晶體形成時(shí)間直接影響鈍化層的晶體取向。通過利用鈍化特性和可控的結(jié)晶度，RP鈣鈦礦顯著降低了體相鈣鈦礦的陷阱密度并增強(qiáng)了電荷傳輸，使真空制備的鈦礦太陽能電池功率轉(zhuǎn)換效率達(dá)到21.4%，并提高了運(yùn)行穩(wěn)定性。所提出的鈍化策略允許生長(zhǎng)高度取向的RP相鈣鈦礦鈍化層，以開發(fā)高效、穩(wěn)定和可擴(kuò)展的鈣鈦礦太陽能電池。
