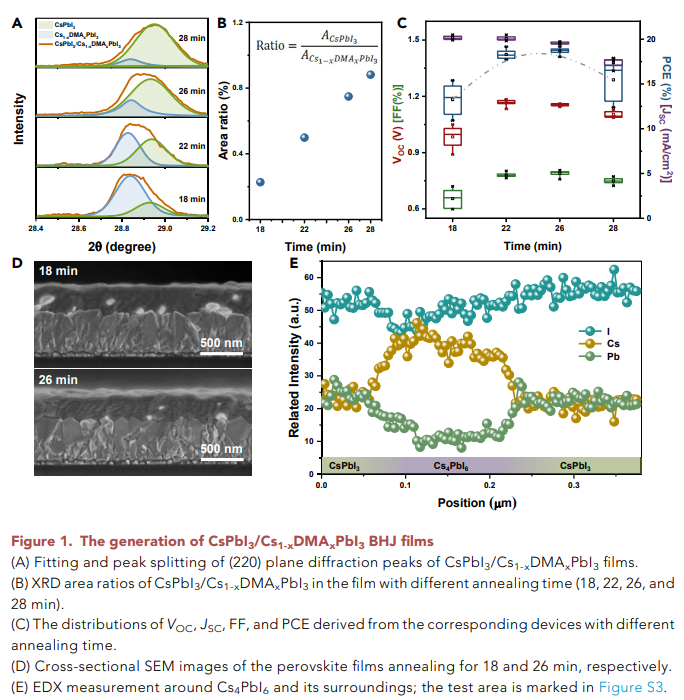

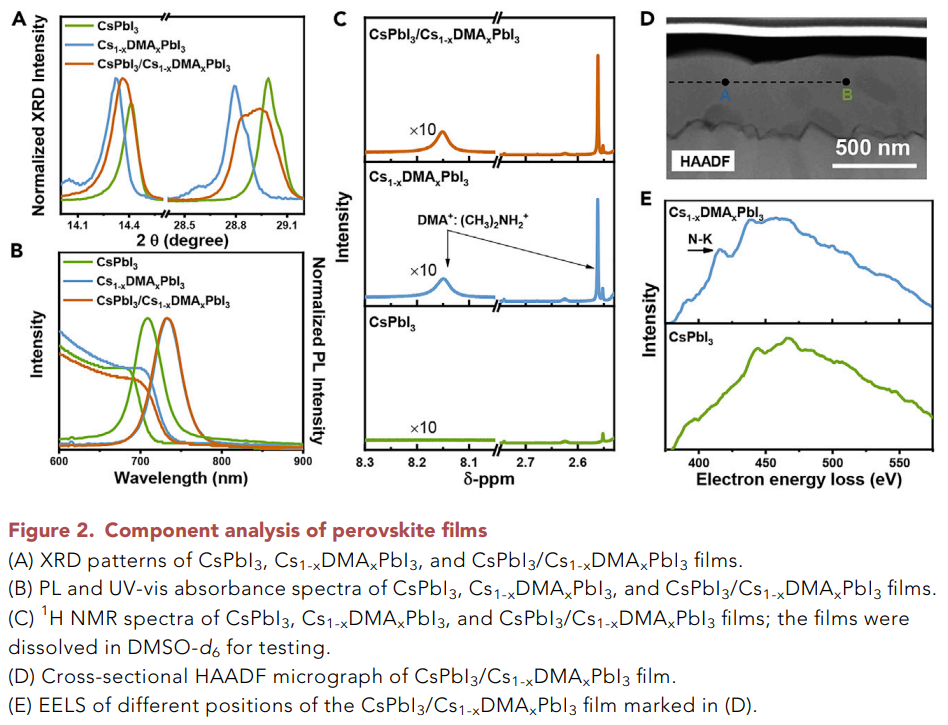

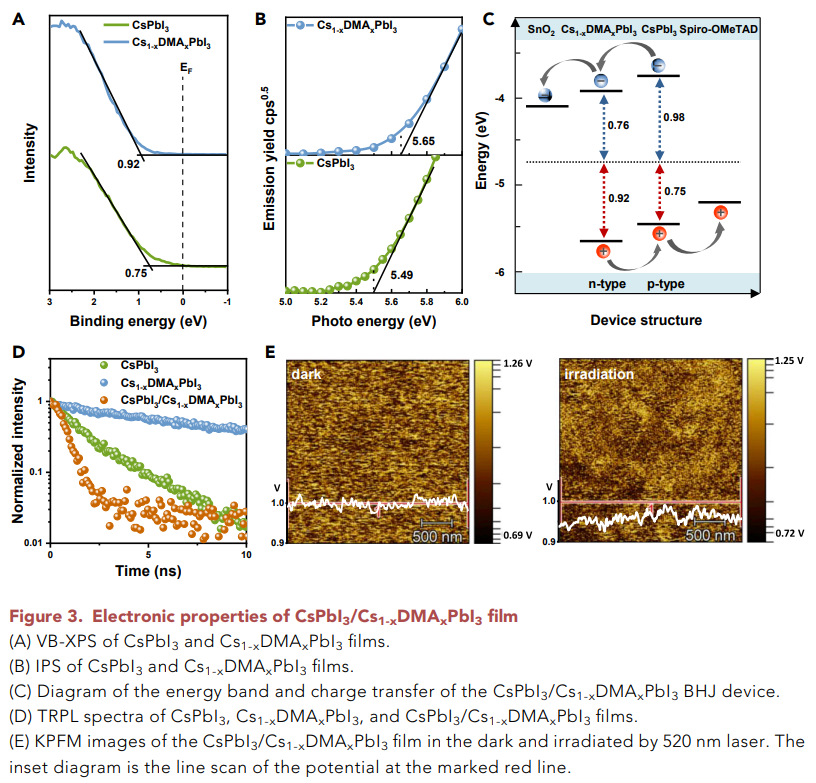

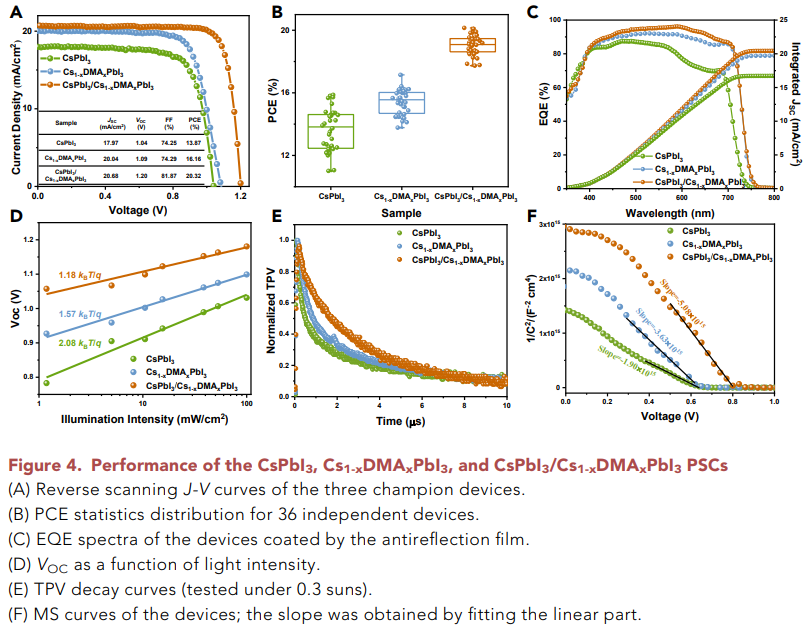

銫基鈣鈦礦太陽能電池（Cs-PSCs）的開路電壓受到鈣鈦礦層和鈣鈦礦層界面處的載流子復(fù)合的嚴重限制，這主要源于其升高的制造溫度。提高鈣鈦礦薄膜的質(zhì)量和優(yōu)化器件結(jié)構(gòu)是提高銫基鈣鈦礦太陽能電池性能的有效策略。鑒于此，2022年3月3日中科院青島生物能源與過程研究所邵志鵬&崔光磊&逄淑平團隊及其合作團隊北京工業(yè)大學(xué)盧岳團隊于Joule刊發(fā)高效CsPbI3/Cs1-xDMAxPbI3體異質(zhì)結(jié)鈣鈦礦太陽能電池的研究成果。通過構(gòu)建CsPbI3/Cs1-xDMAxPbI3體異質(zhì)結(jié)(BHJ)結(jié)構(gòu)開路電壓得到顯著提高，該結(jié)構(gòu)是通過精確控制的空間選擇性相變方法自發(fā)形成的。鈣鈦礦體異質(zhì)結(jié)結(jié)構(gòu)不僅通過提高內(nèi)建電位促進了電荷分離和收集過程，而且明顯降低了載流子復(fù)合損失。重要的是，由于開壓損失為0.45 V，因此獲得了1.23 V的最大開路電壓，并且冠軍功率轉(zhuǎn)換效率 (PCE) 達到了20.32%（認證效率為 19.66%）。研究表明，結(jié)工程將成為高效鈣鈦礦器件的新策略。
