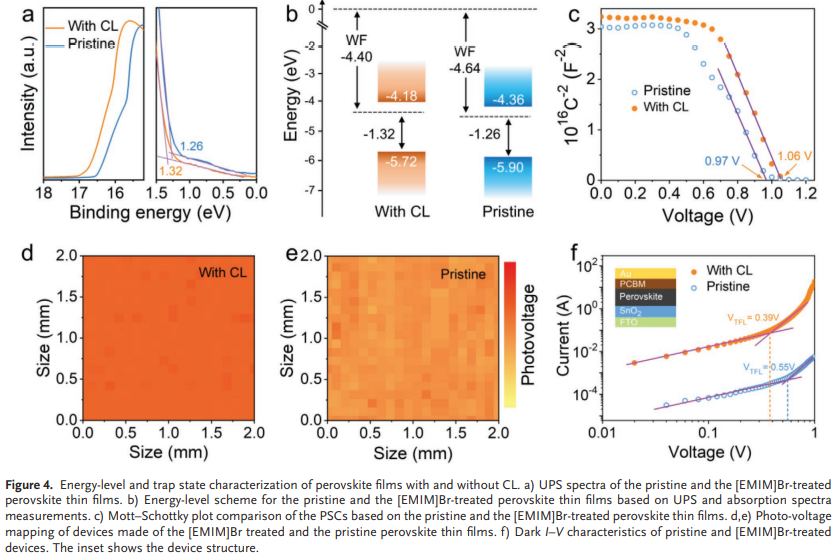

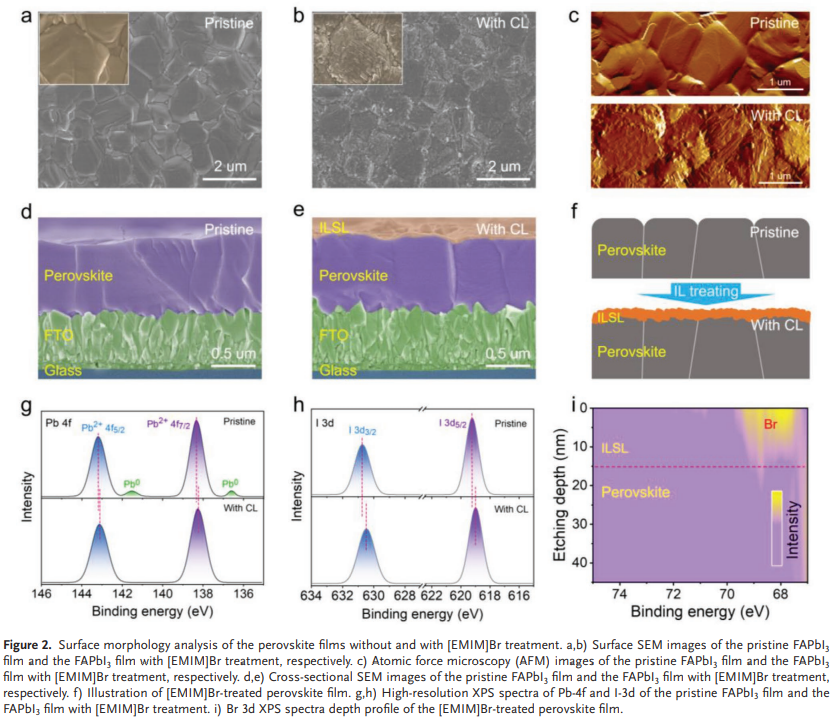

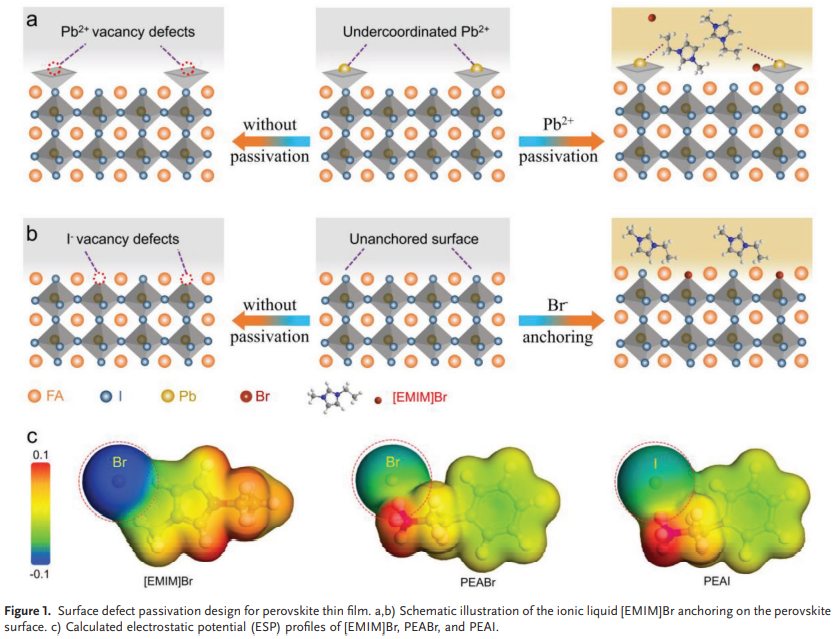

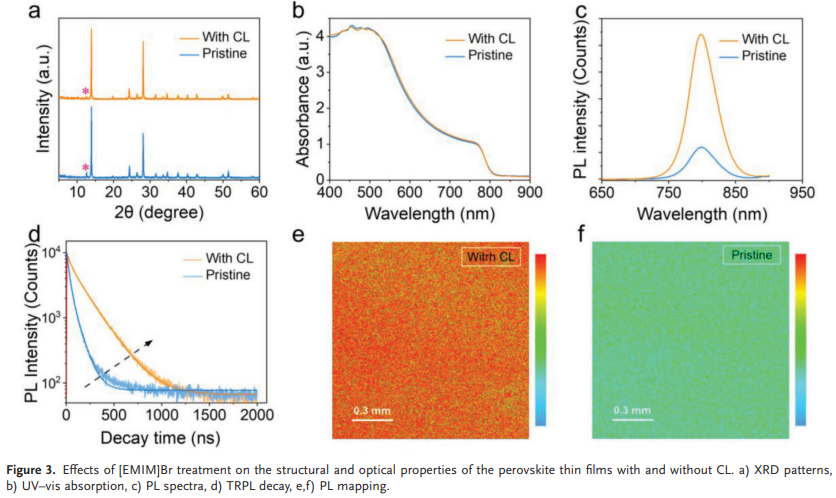

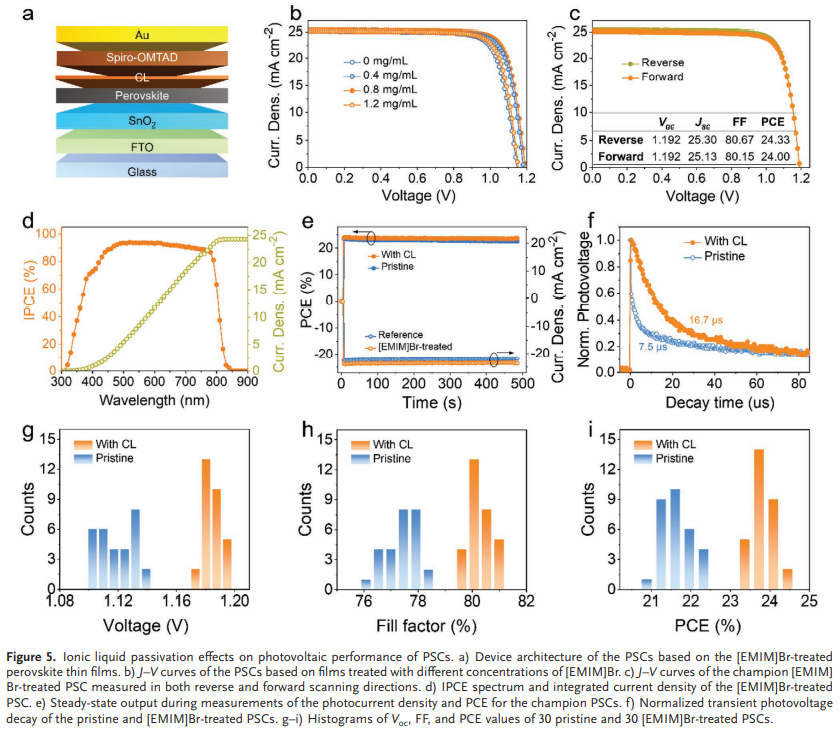

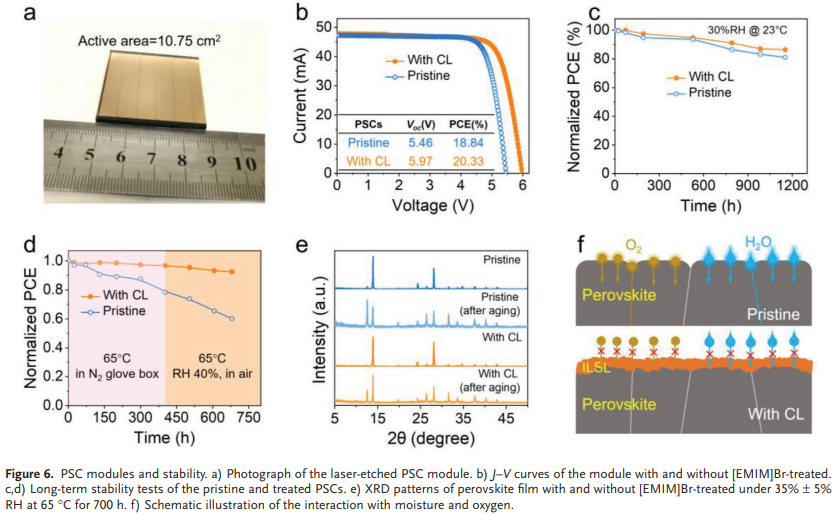

鈣鈦礦因其高效率、低成本和簡單的制造技術(shù)而成為一種有效的光伏材料。不幸的是，其長期運(yùn)行耐久性，主要受鹵離子遷移和Pb²⁺配位不足的影響，仍然是其大規(guī)模商業(yè)化的瓶頸。鑒于此，2021年12月29日陜西師范大學(xué)劉渝城&劉生忠團(tuán)隊(duì)于AEM刊發(fā)離子液體鈣鈦礦覆蓋層制備效率高達(dá)24.33%的穩(wěn)定鈣鈦礦太陽能電池的研究成果。設(shè)計(jì)了一種離子液體 (IL) 來有效地覆蓋晶粒表面，以提高穩(wěn)定性并降低陷阱密度。更具體地說，離子液體中的Br^-通過與其化學(xué)鍵合使未配位的Pb²⁺鈍化，從而在表面形成離子液體鈣鈦礦薄層，從而提高光伏性能和更好的穩(wěn)定性。具體而言，太陽能電池在1個(gè)太陽光光照下開路電壓為1.192 V，效率為 24.33%，滯后可忽略不計(jì)，大面積（10.75 cm²）組件實(shí)現(xiàn)了 20.33% 的效率。此外，裸器件在65°C下老化700小時(shí)后仍保持其初始效率的90%以上。它還表現(xiàn)出出色的穩(wěn)定性，在暴露于周圍環(huán)境1000小時(shí)后僅降解約 10%。卓越的效率和穩(wěn)定性表明，目前的離子液體鈍化策略是高性能大面積鈣鈦礦太陽能電池應(yīng)用的一種有前途的方法。
