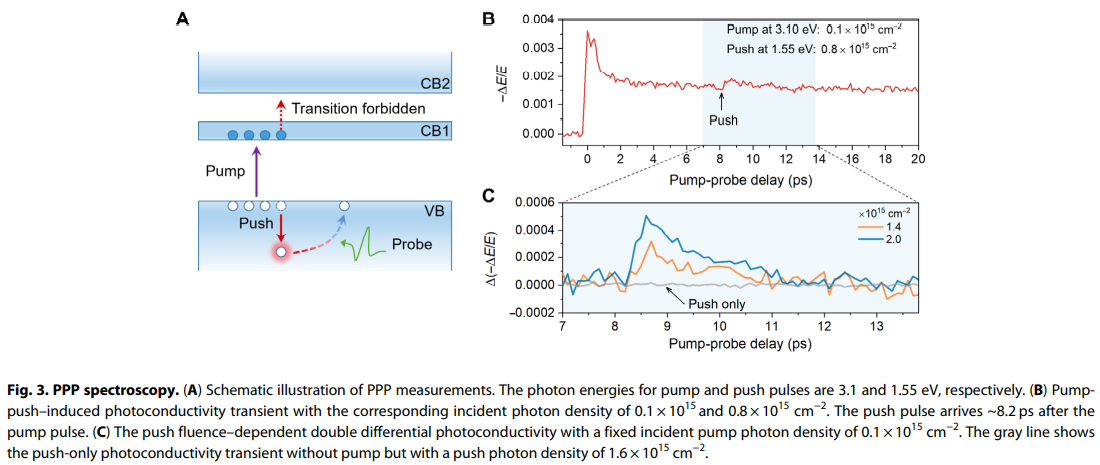

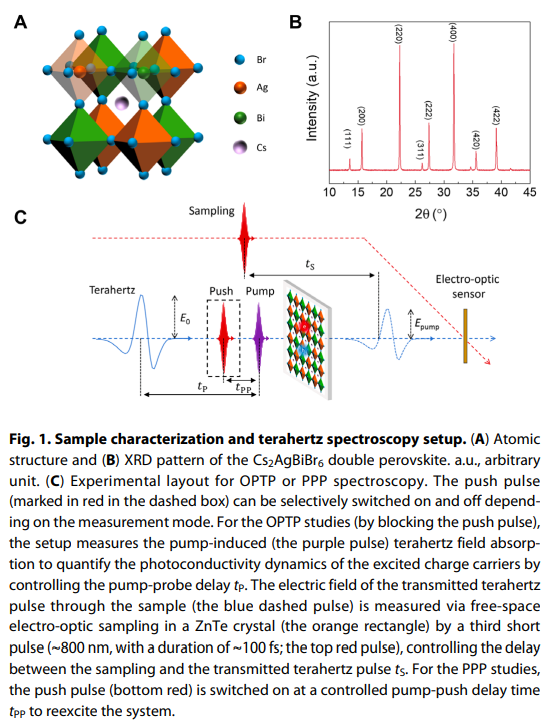

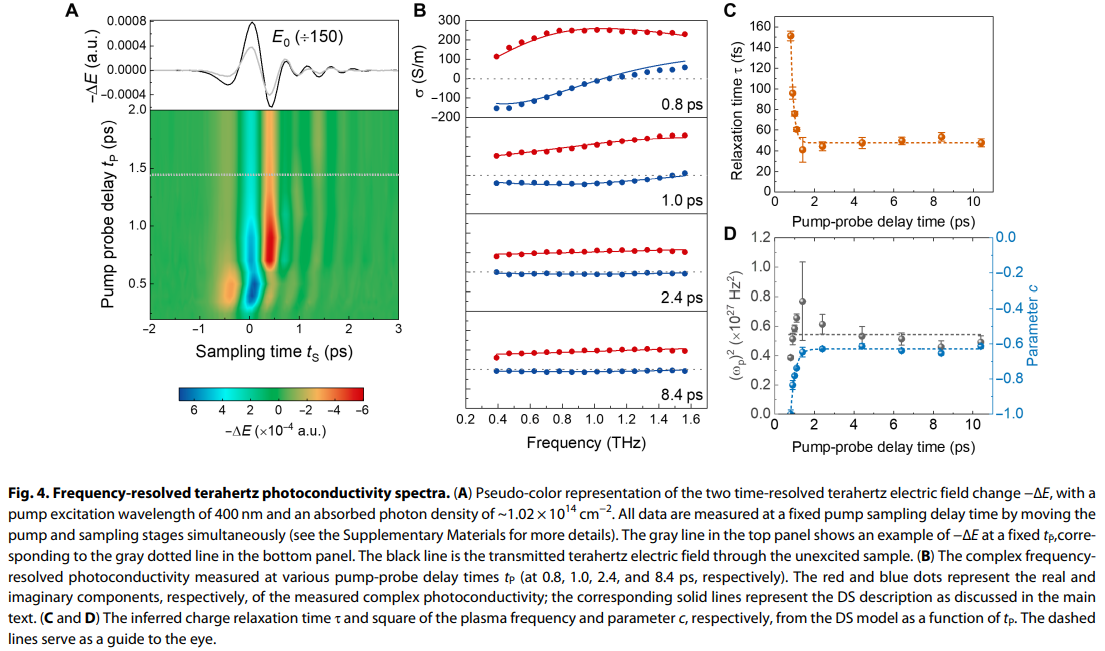

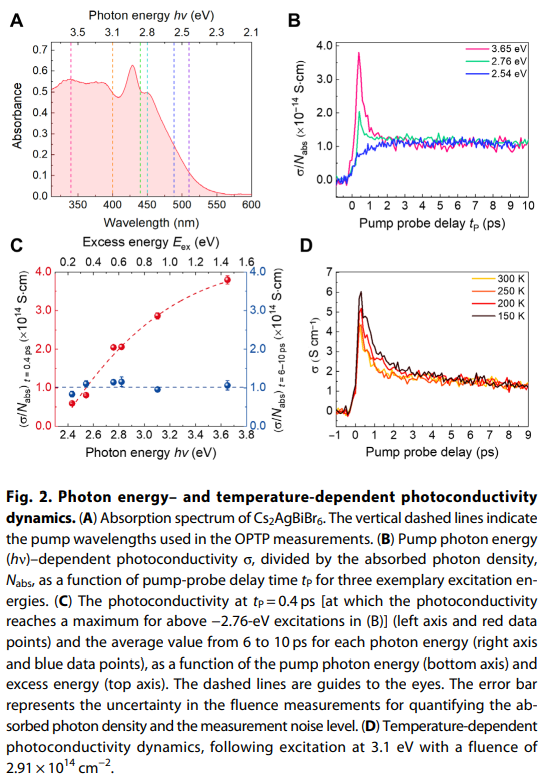

高度移動的熱載流子是需要熱載流子遠程傳輸?shù)母咝彷d流子光電器件的先決條件。然而，由于載流子-聲子散射，熱載流子的移動性通常比冷載流子低得多。鑒于此，2021年12月22日德國馬克斯普朗克聚合物研究所Hai I. Wang團隊于Science Advances刊發(fā)Cs2AgBiBr6雙鈣鈦礦中高度移動的熱空穴的研究成果。報告了Cs2AgBiBr6雙鈣鈦礦中增強的熱載流子遷移率。在光激發(fā)之后，由多余能量產(chǎn)生的熱載流子表現(xiàn)出更高的遷移率，與冷載流子相比提高了四倍，并且熱載流子的長程傳輸長度超過200 nm。通過光泵 - 紅外推太赫茲探針光譜和頻率分辨光電導(dǎo)率測量，結(jié)果表明電導(dǎo)率增強主要源自動量散射減少的熱空穴。通過考慮Cs2AgBiBr6中能量高于能量閾值的熱化熱空穴的（準）彈道傳輸來合理化觀察結(jié)果。該發(fā)現(xiàn)使Cs2AgBiBr6成為研究熱載流子傳輸基礎(chǔ)及對基于熱載流子的光電器件開發(fā)的迷人平臺。
