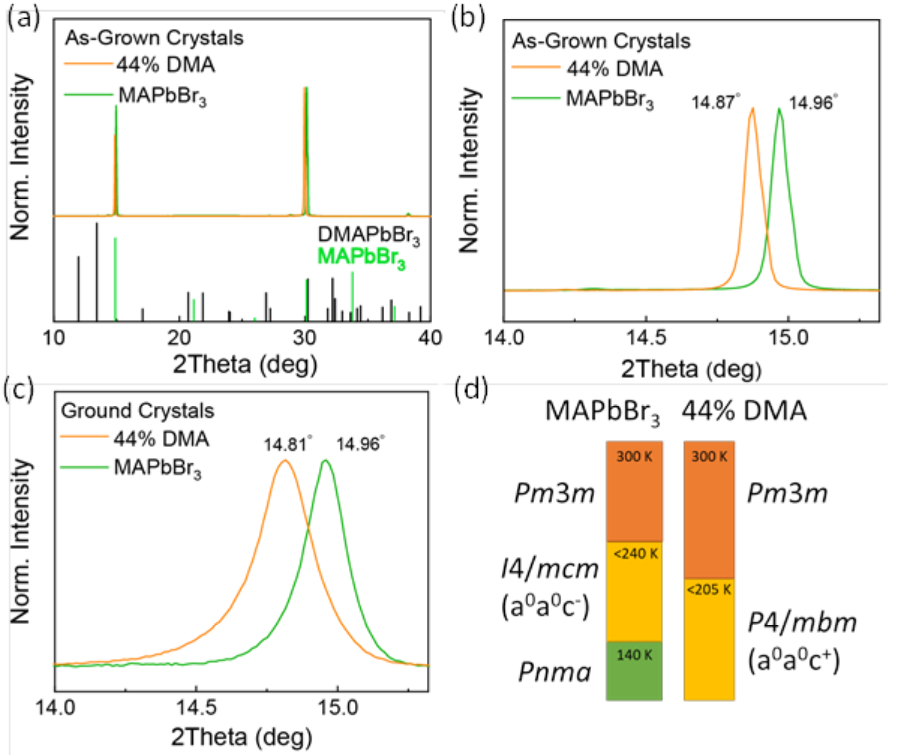

由于之前的研究表明二甲基銨（DMA）會(huì)導(dǎo)致相分離，含有較多DMA的相的研究未有報(bào)道。意大利技術(shù)研究院Roman Krahne, Liberato Manna以及Ahmed L. Abdelhady和意大利國家研究委員會(huì)（CNR）結(jié)晶學(xué)研究所Anna Moliterni等人利用溶劑酸解結(jié)晶技術(shù)來生長混合二甲基銨/甲基銨三溴化鉛 (DMA/MAPbBr₃) 晶體，在保持3D立方鈣鈦礦相的同時(shí)，二甲基銨的結(jié)合率達(dá)到44%。

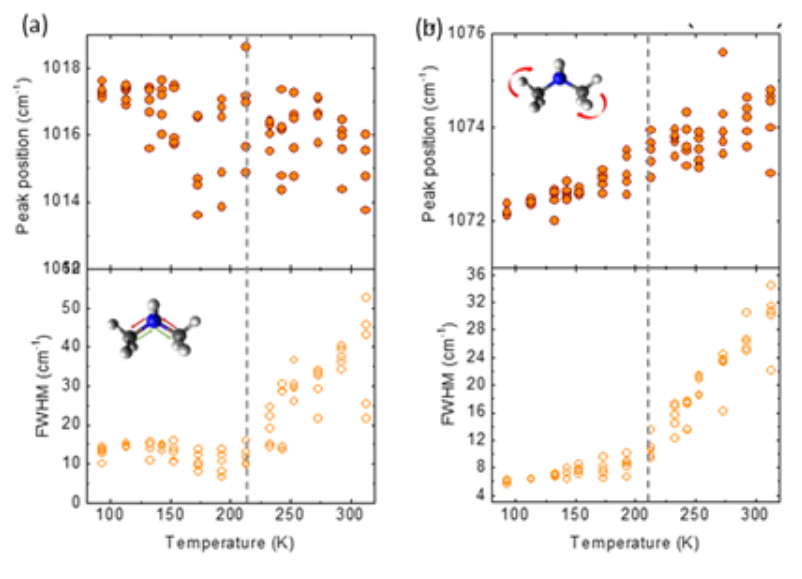

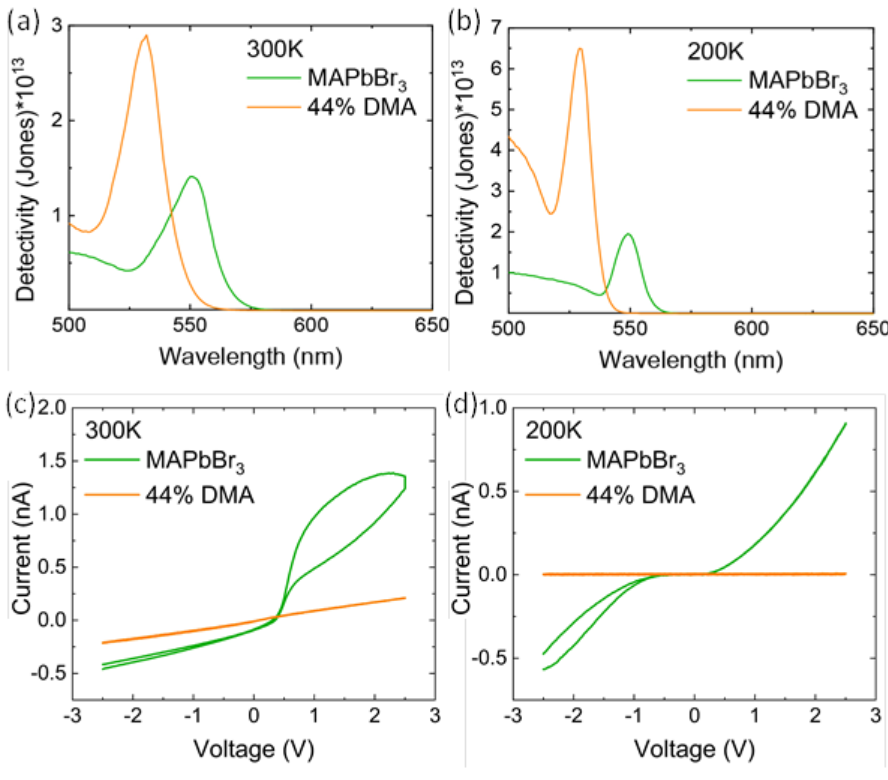

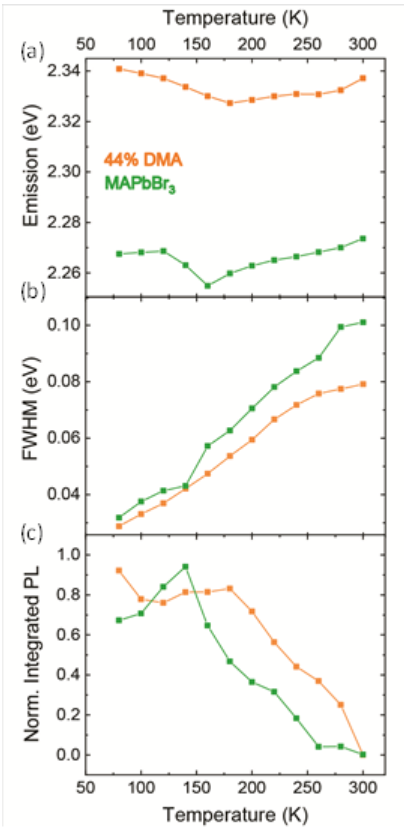

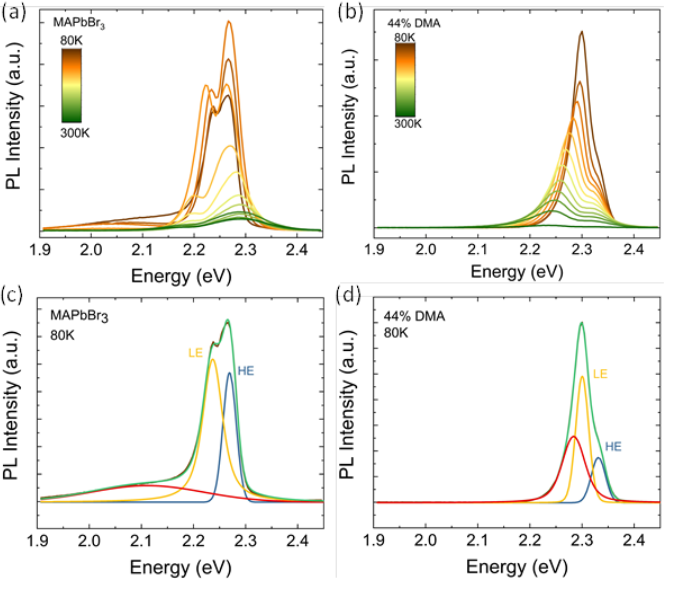

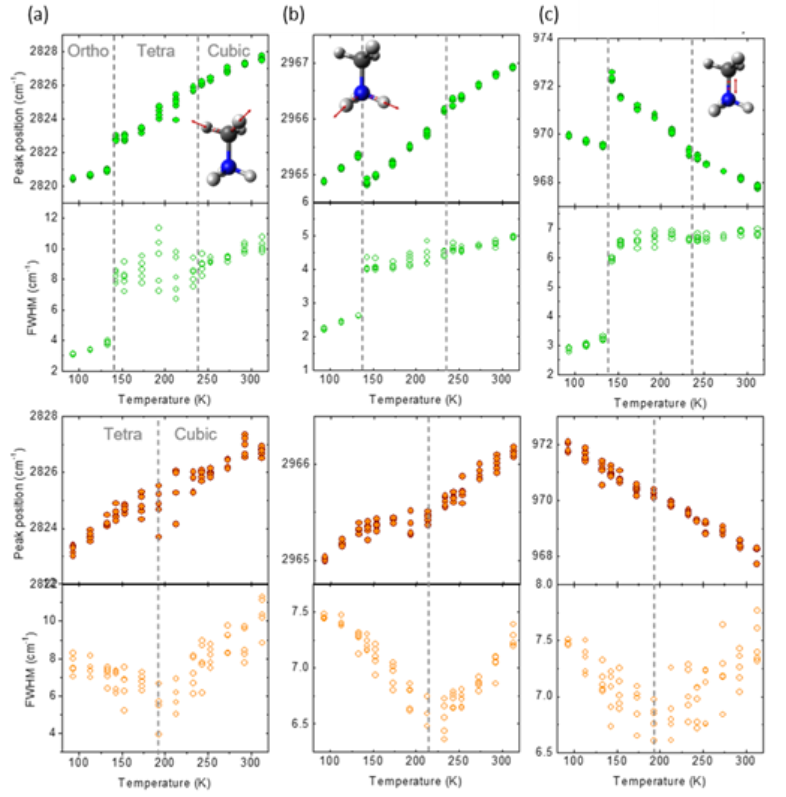

與MAPbBr₃相比，這些混合鈣鈦礦晶體顯示出正交相的抑制和較低的四方相到立方相轉(zhuǎn)變溫度。由于控制相變的不同有機(jī)陽離子動(dòng)力學(xué)，研究人員觀察到MAPbBr₃和混合DMA/MAPbBr₃晶體的溫度依賴性光致發(fā)光特性的不同行為。2）此外，研究人員制造了橫向光電探測器。在室溫下，由于結(jié)構(gòu)壓縮和表面陷阱密度降低，混合晶體與MAPbBr₃晶體相比具有更高的探測能力。

值得注意的是，混合晶體器件在低于相變溫度（200K）時(shí)的探測能力有很大提高，而MAPbBr3器件則表現(xiàn)出微弱變化。更高的探測能力使得該設(shè)備對(duì)可見光通信和空間應(yīng)用具有吸引力。

該研究結(jié)果強(qiáng)調(diào)了鹵化物鈣鈦礦成分工程合成技術(shù)的重要性，該技術(shù)控制著它們的結(jié)構(gòu)和光電特性。
