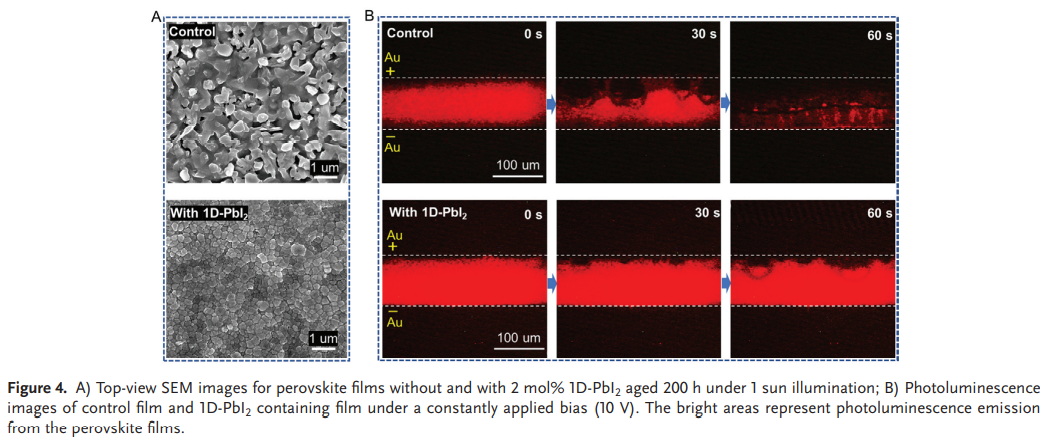

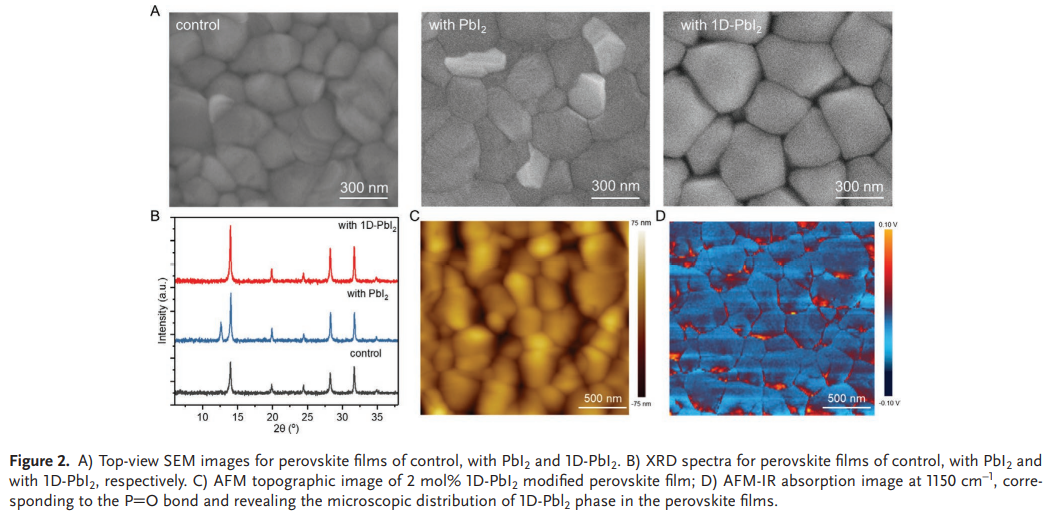

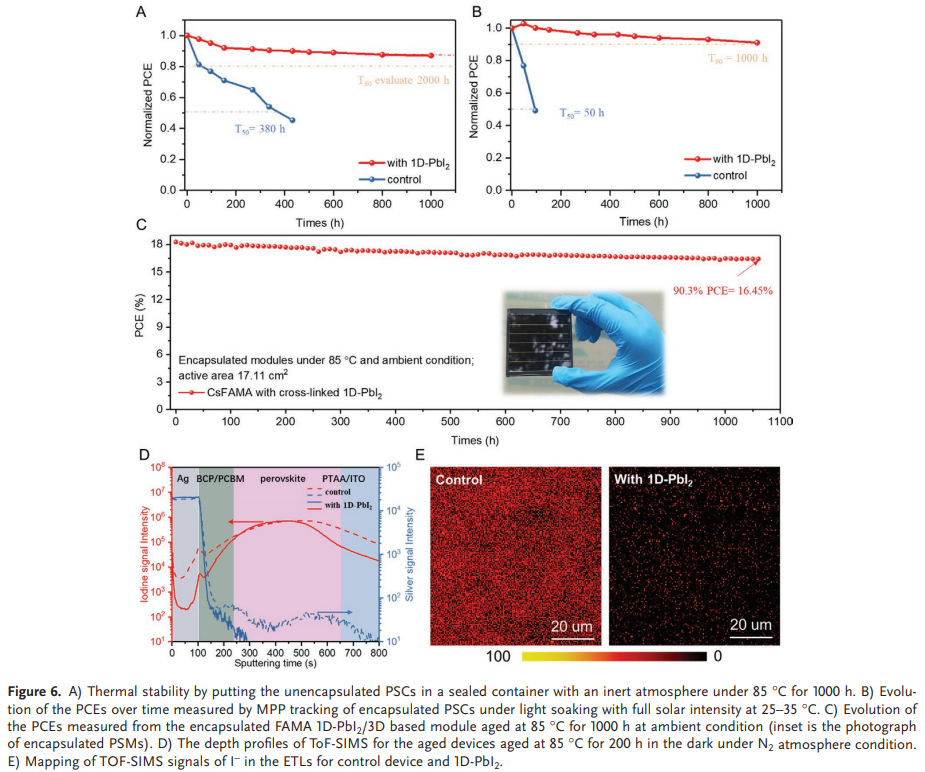

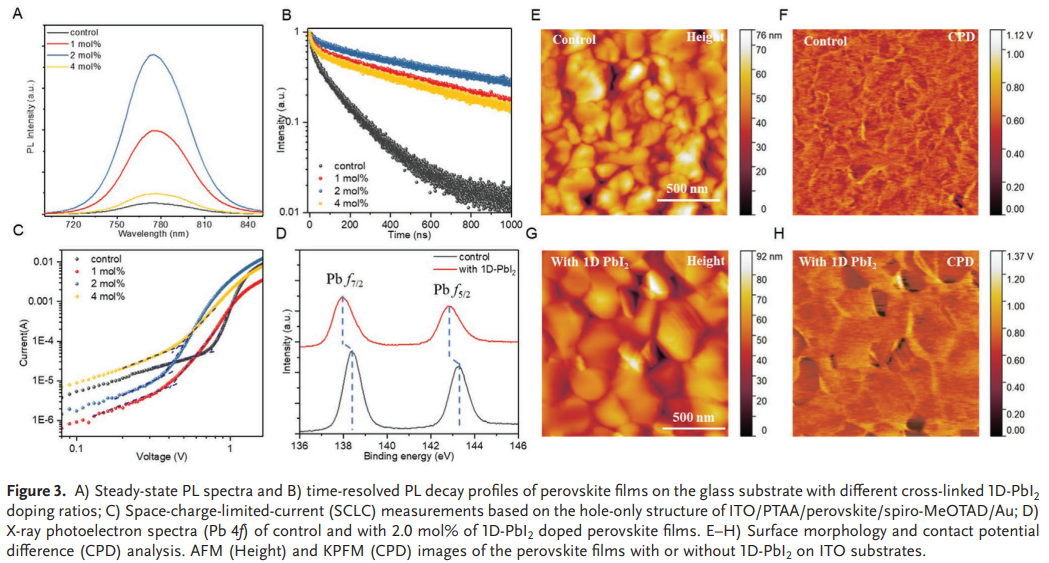

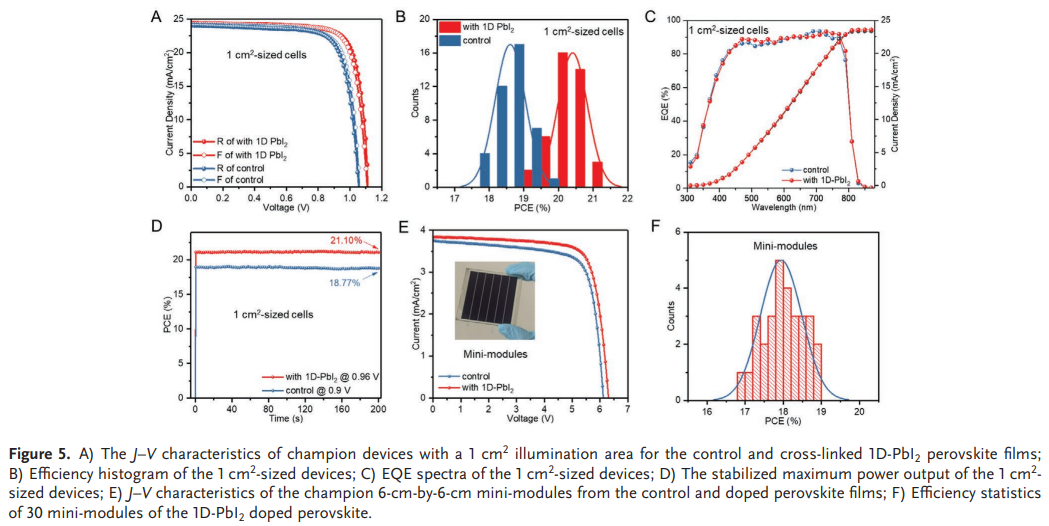

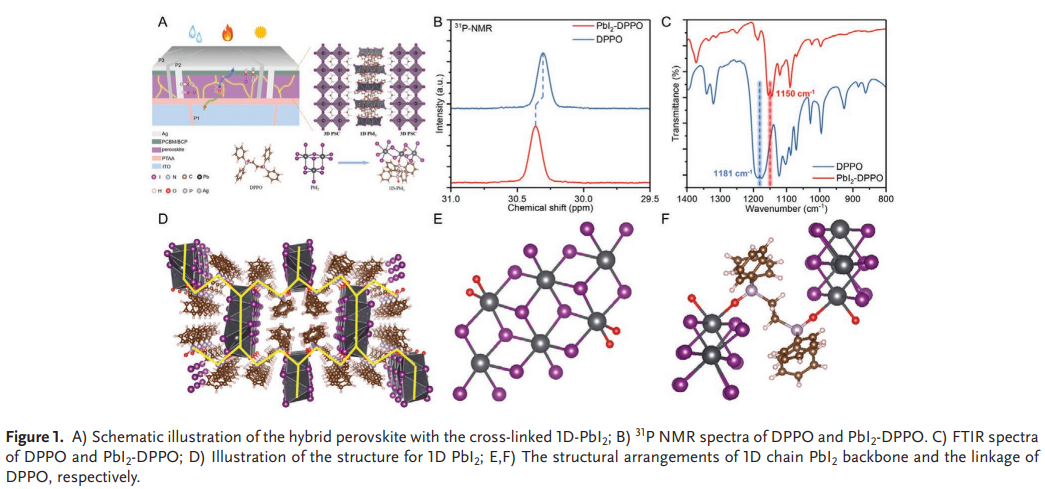

長期穩(wěn)定性已成為鈣鈦礦器件成功大規(guī)模應(yīng)用的主要障礙。由于金屬鹵化物鈣鈦礦的離子性質(zhì)，界面離子擴(kuò)散會在運行條件下引起不可逆的降解，這對實現(xiàn)穩(wěn)定的鈣鈦礦太陽能組件提出了巨大的挑戰(zhàn)。鑒于此，2021年11月11日華科李雄團(tuán)隊于AEM刊發(fā)通過非離子交聯(lián)一維碘化鉛調(diào)節(jié)界面離子擴(kuò)散來提高鈣鈦礦太陽能組件的性能和穩(wěn)定性的研究成果。通過引入了二苯基氧化膦化合物，乙烷-1,2-二基雙（二苯基氧化膦）（DPPO）與碘化鉛配位并形成交聯(lián)的 1D Pb3I6-DPPO（1D-PbI2）配合物。這些精心設(shè)計的交聯(lián)非離子低維鹵化鉛/有機(jī)加合物可以鈍化鈣鈦礦的缺陷，同時充當(dāng)強(qiáng)大的離子擴(kuò)散屏障，從而顯著提高鈣鈦礦薄膜的電子質(zhì)量和內(nèi)在穩(wěn)定性。最后，面積超過17cm²的反式（p-i-n）鈣鈦礦模組獲得接近19%的效率（認(rèn)證穩(wěn)態(tài)效率17.8%），且無需使用反溶劑，同時在熱應(yīng)力和連續(xù)光照條件下具有出色的運行穩(wěn)定性。
