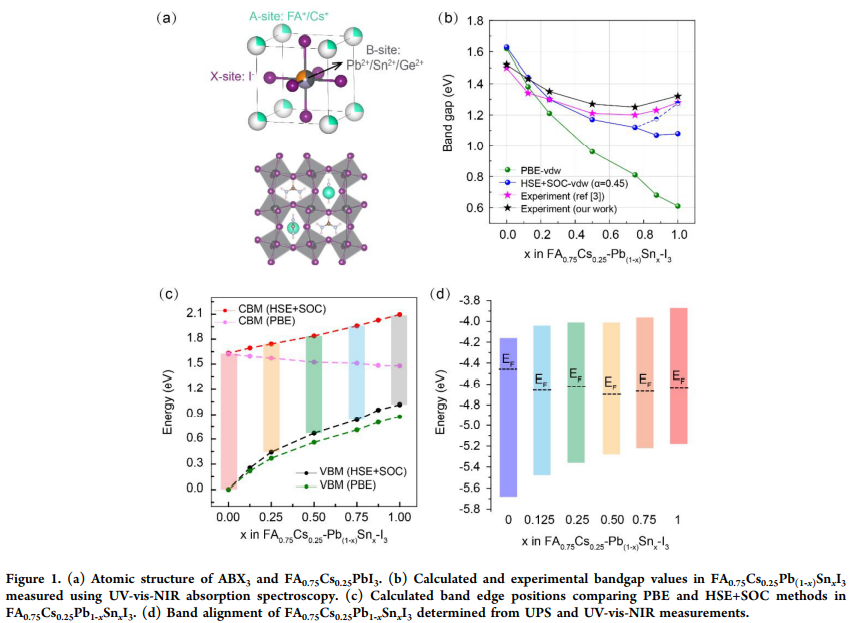

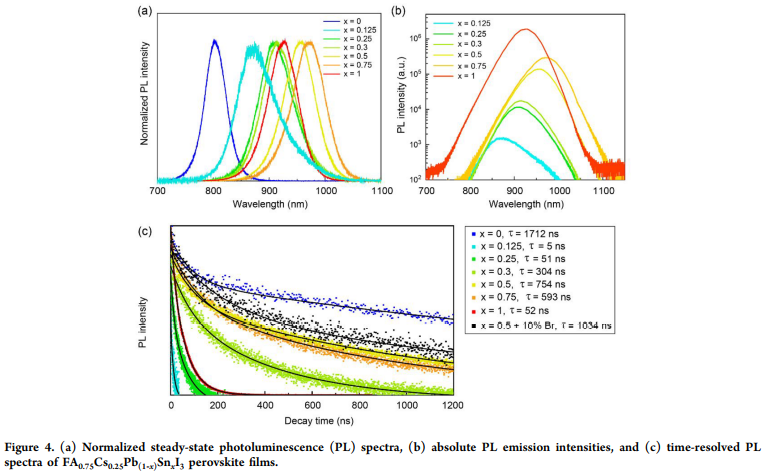

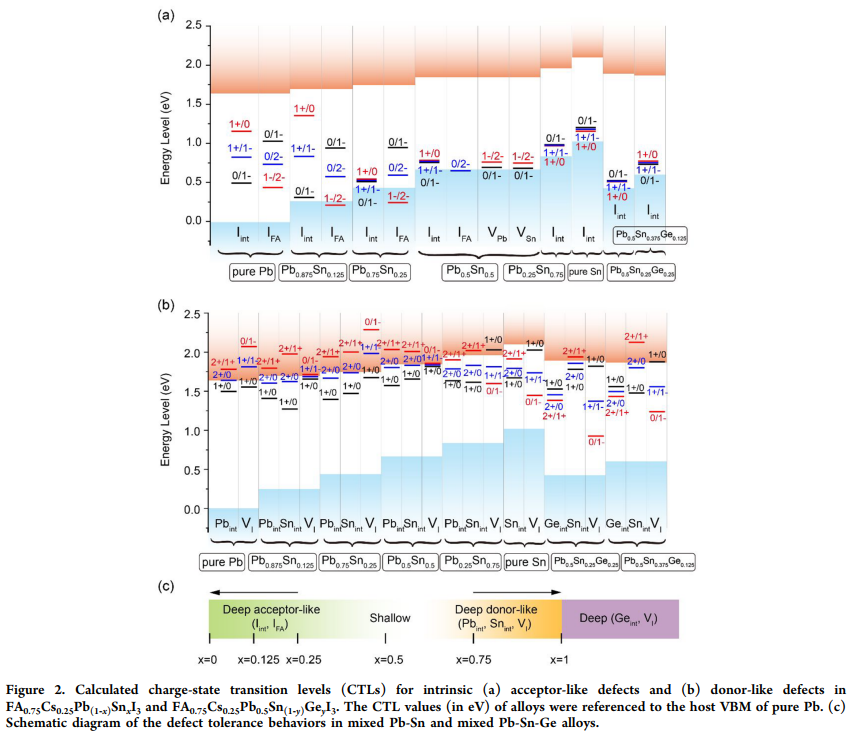

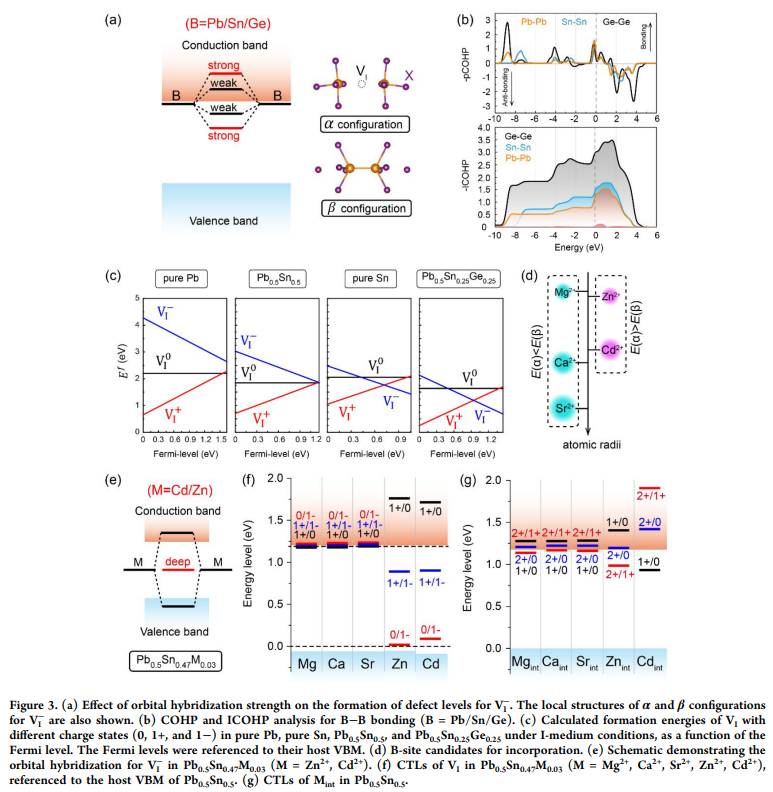

B位合金化鈣鈦礦（OIHP）光伏性能的進一步改進將依賴于缺陷特性和鈍化策略的準確建模。鑒于此，2021年11月5日加拿大多倫多大學(xué)Sargent團隊于ACS Energy Letters刊發(fā)混合B位鈣鈦礦的缺陷容忍的研究成果。報告 B 位合金化導(dǎo)致與純鈣鈦礦不同的缺陷行為，這一發(fā)現(xiàn)是通過將第一性原理計算與實驗測量相結(jié)合而獲得的。從計算研究中確定了一個缺陷容忍區(qū)域，在混合Pb-Sn、鈣鈦礦中的Sn含量為 30-70%，并通過實驗觀察到50%Sn混合鈣鈦礦薄膜中的載流子壽命明顯長于其他Sn含量鈣鈦礦。討論了在理想帶隙 (1.3-1.4 eV) 活性層材料中應(yīng)用缺陷容忍的50%Pb-Sn鈣鈦礦的策略，理想帶隙 (1.3-1.4 eV) 通常依賴于25-30% 的Sn成分。 (FA0.75Cs0.25Pb0.5Sn0.5(I0.9Br0.1)3) 實現(xiàn)了大于1μs 的載流子壽命增加。這項工作揭示了B位合金化缺陷容忍的總體趨勢：更高的價帶最大值（更低的導(dǎo)帶最小值）以及增強的離子鍵合，可能有助于提高光伏性能。
