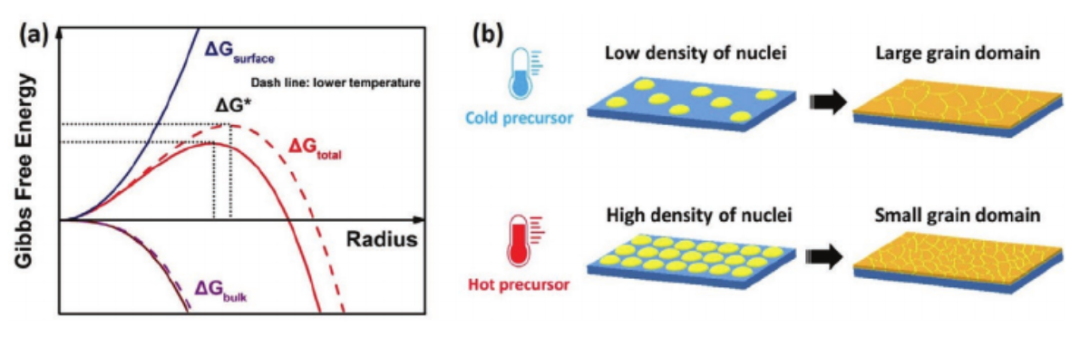

鹵化錫基鈣鈦礦具有理想的帶隙和高的載流子遷移率，是制備高效無鉛鈣鈦礦太陽能電池的有前途的候選者。但是，錫基鈣鈦礦的快速結(jié)晶過程導(dǎo)致鈣鈦礦太陽能電池（PSC）的功率轉(zhuǎn)換效率（PCE）變差。上海交通大學(xué)的韓禮元和王言博等人采用一種簡便的方法來管理該結(jié)晶過程，方法是使用冷的前軀體溶液，該溶液可提高臨界Gibbs自由能以減慢成核速率，從而節(jié)省晶體生長的空間和時間。

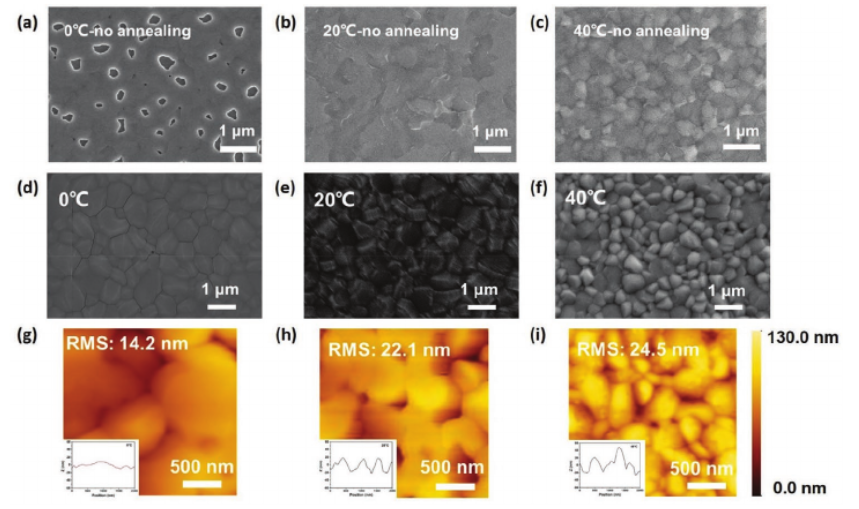

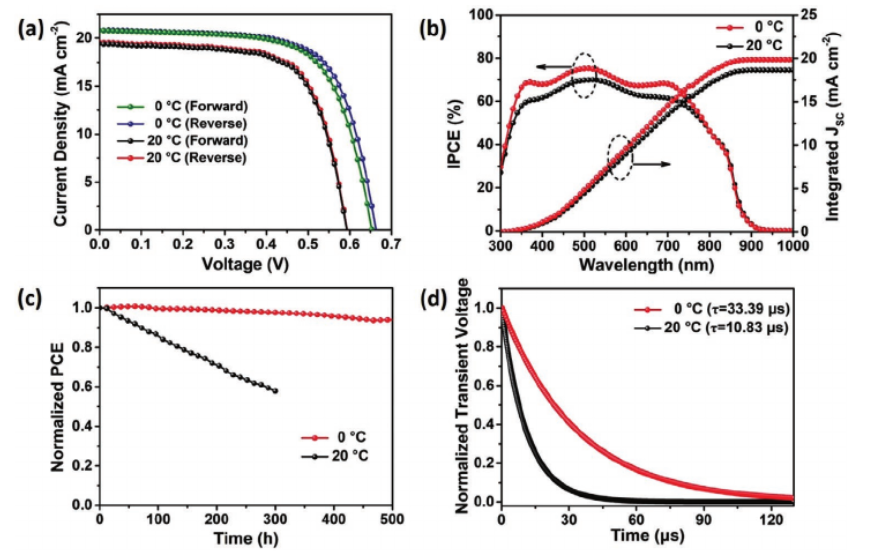

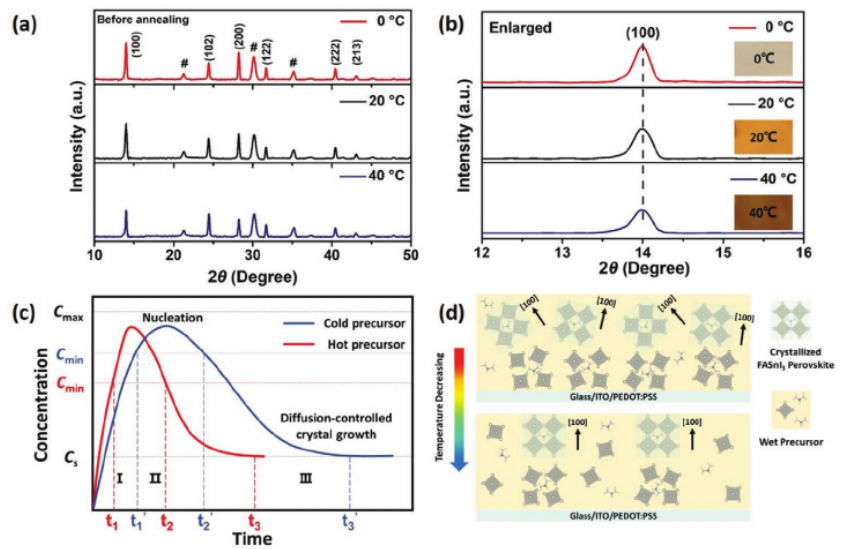

研究人員可以制造出具有微米級晶粒的高度取向的FASnI3薄膜，并且基于該方法制備的PSC的開路電壓可以增加70 mV。此方法與其他現(xiàn)有策略（例如添加劑工程或后處理方法）兼容。結(jié)合了0°C前軀體溶液和后處理方法的最佳性能器件，其PCE為12.11％，這是目前FA基錫基鈣鈦礦電池最高效率。

Cui, D., Liu, X., Wu, T., Lin, X., Luo, X., Wu, Y., Segawa, H., Yang, X., Zhang, Y., Wang, Y., Han, L., Making Room for Growing Oriented FASnI3 with Large Grains via Cold Precursor Solution. Adv. Funct. Mater. 2021, 2100931.

https://doi.org/10.1002/adfm.202100931
