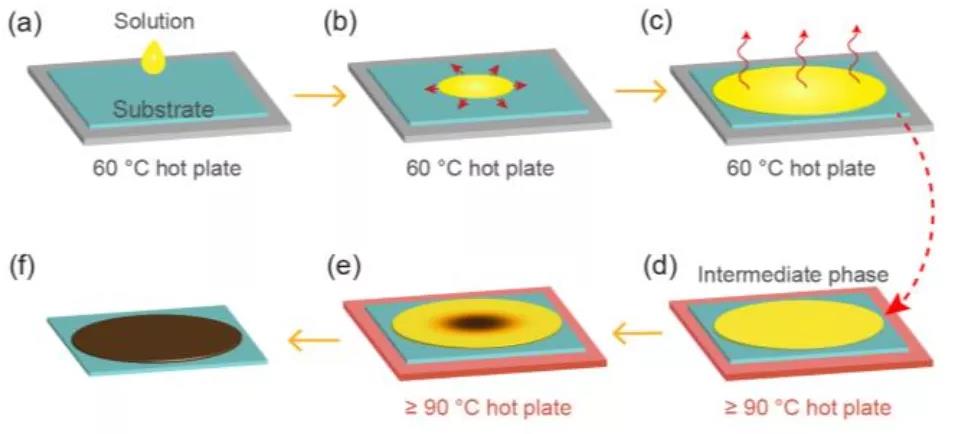

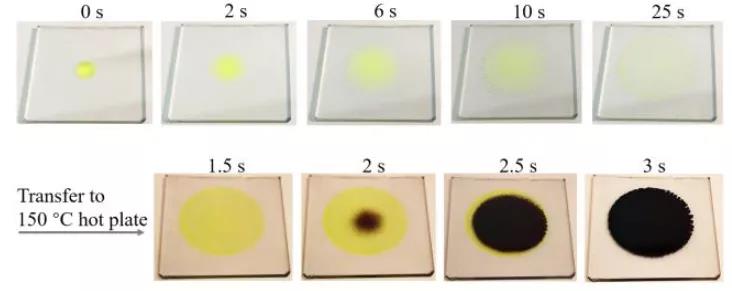

熱滴涂法常常被用于制造用于太陽能電池的MAPbI3薄膜。熱滴涂法制備的MAPbI3薄膜中的晶體生長是通過調(diào)節(jié)溫度來調(diào)節(jié)的。國家納米科學(xué)中心丁黎明等人通過將原位晶體生長研究與XRD測量相結(jié)合，提出了形成不同形態(tài)的機制。

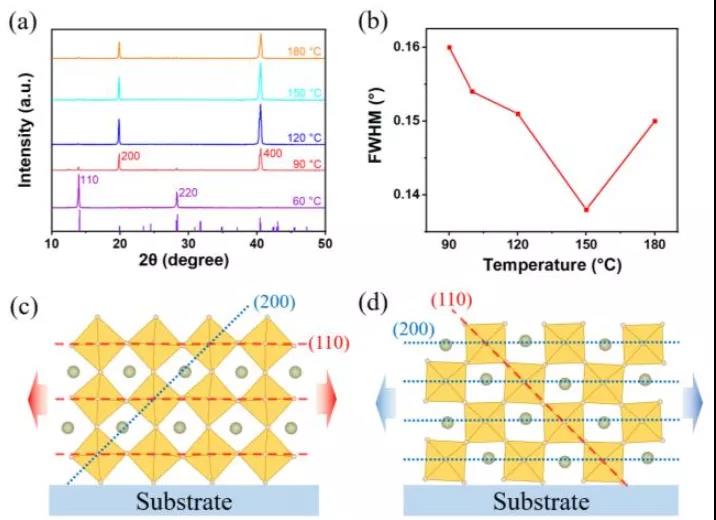

研究發(fā)現(xiàn)，低溫（60°C）和高溫（≥120°C）制成的薄膜中的晶體分別是（110）和（200）取向的。不同的晶體生長模式導(dǎo)致完全不同的膜形態(tài)。與旋涂相比，熱滴涂法顯示出更好的耐濕性。

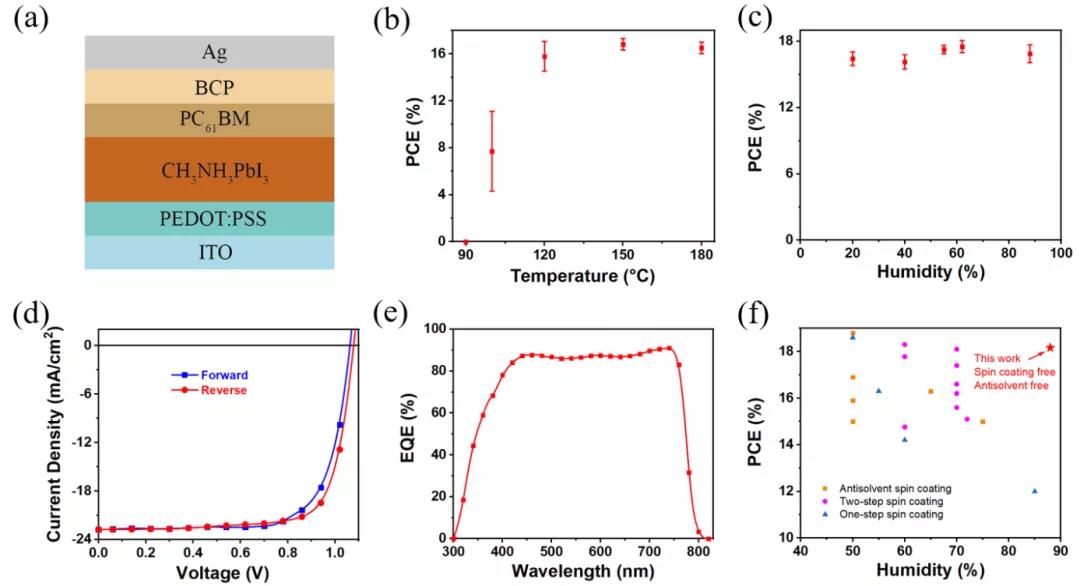

在88％的濕度下制造的MAPbI3太陽能電池的PCE為18.17％，穩(wěn)定效率輸出為18.09%，這是在濕度大于70％的情況下沒有反溶劑輔助的鈣鈦礦型太陽能電池的最高效率。
Ding, L. et al. Drop‐casting enables making efficient perovskite solar cells under high humidity. Angew. Chem. Int. Ed.. 2021.
https://doi.org/10.1002/anie.202101868
主辦單位：遼寧優(yōu)選新能源科技有限公司 遼ICP備2023003043號
