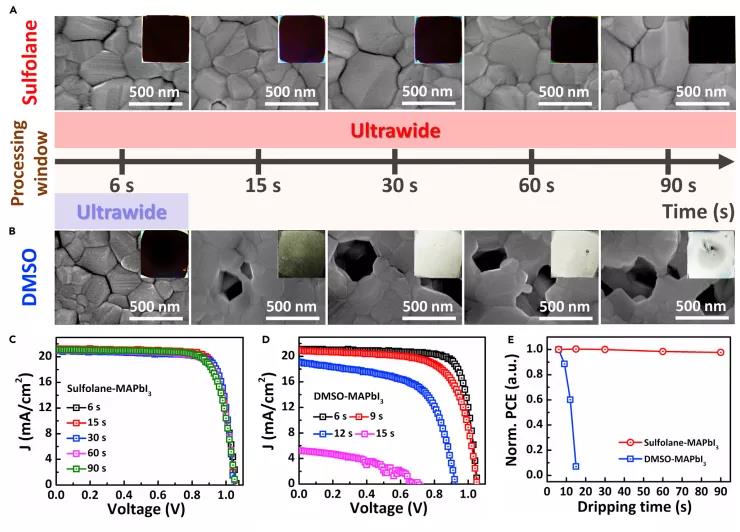

一步式反溶劑法是一種低成本制造鈣鈦礦器件的廣泛采用的方法。但是，當(dāng)前的反溶劑方法需要嚴(yán)格的一組處理?xiàng)l件(加工窗口窄)才能獲得高質(zhì)量的鈣鈦礦層。國(guó)立臺(tái)灣大學(xué)Leeyih Wang和美國(guó)洛斯阿拉莫斯國(guó)家實(shí)驗(yàn)室Wanyi Nie等人在鈣鈦礦前體中引入環(huán)丁砜作為添加劑，以通過(guò)新的反應(yīng)路線轉(zhuǎn)化鈣鈦礦相，為大規(guī)模加工具有高均勻度的結(jié)晶鈣鈦礦層提供了很大的靈活性。

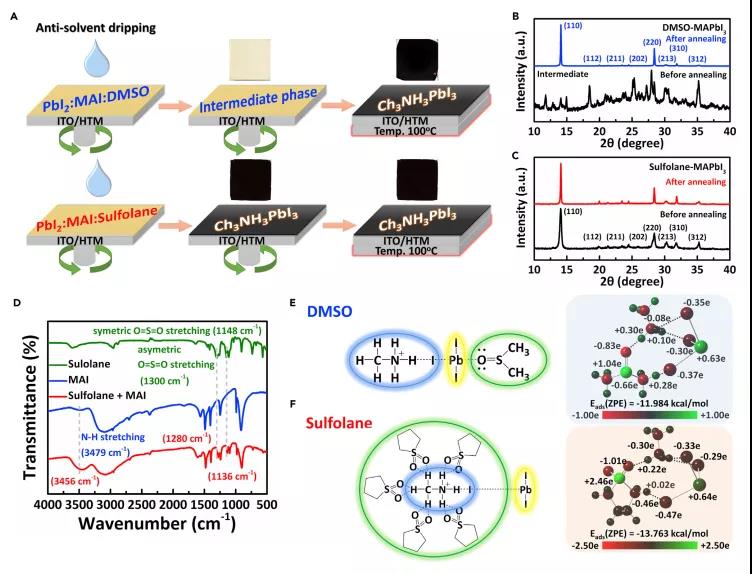

通過(guò)X射線衍射和傅立葉變換紅外光譜技術(shù)表征技術(shù)，研究發(fā)現(xiàn)在于環(huán)丁砜與甲基碘化銨之間的分子間氫鍵力相互作用，這會(huì)減慢成核速度，進(jìn)而延緩結(jié)晶過(guò)程。

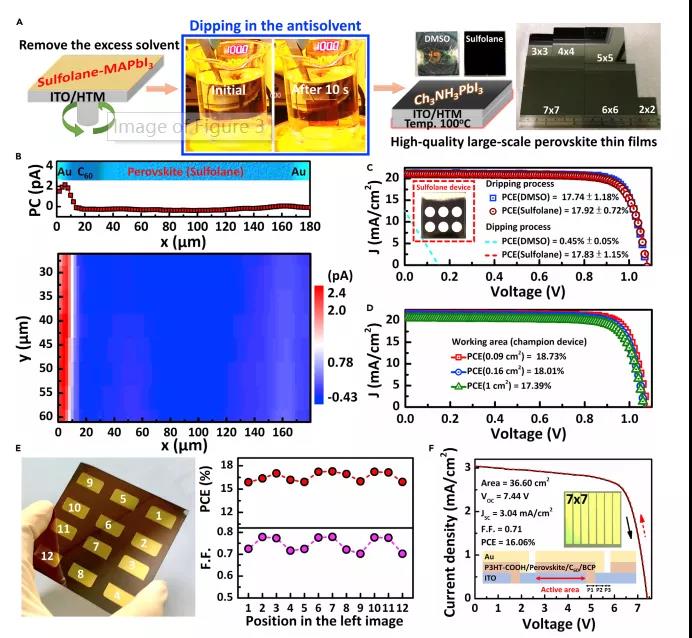

研究人員展示了一個(gè)基于MAPbI3鈣鈦礦的微型模塊，有效面積為36.6 cm²，并實(shí)現(xiàn)了16.06％的效率。更重要的是，在50 °C的模擬太陽(yáng)光（AM1.5G）輻照下，封裝的微型模塊在最大功率點(diǎn)下運(yùn)行250小時(shí)后，仍保留了約90％的初始性能。
