目前，poly(3,4-ethylenedioxythiophene):poly1(styrenesulfonate)（PEDOT：PSS）和氧化鉬（MoO3）仍是有機(jī)太陽(yáng)能電池（OSCs）中應(yīng)用最廣泛的空穴傳輸層（HTL）。但是，其某些缺點(diǎn)仍然限制了它們的實(shí)際應(yīng)用。

近日，中科院化學(xué)研究所侯劍輝研究員，許博為副研究員報(bào)道了一種簡(jiǎn)便有效的方法可以顯著增強(qiáng)基于H3PMo12O40（HPMO）的多金屬氧酸鹽的無(wú)機(jī)團(tuán)簇（PICs）的電導(dǎo)率，而不會(huì)影響它們的高WF性質(zhì)。將HPMO與一定量的二價(jià)錫（Sn2+）混合在甲醇中。將該溶液旋涂到氧化銦錫（ITO）基板上以獲得基于HPMO：Sn的HTL，并使用常規(guī)工序制造高效的OSCs。

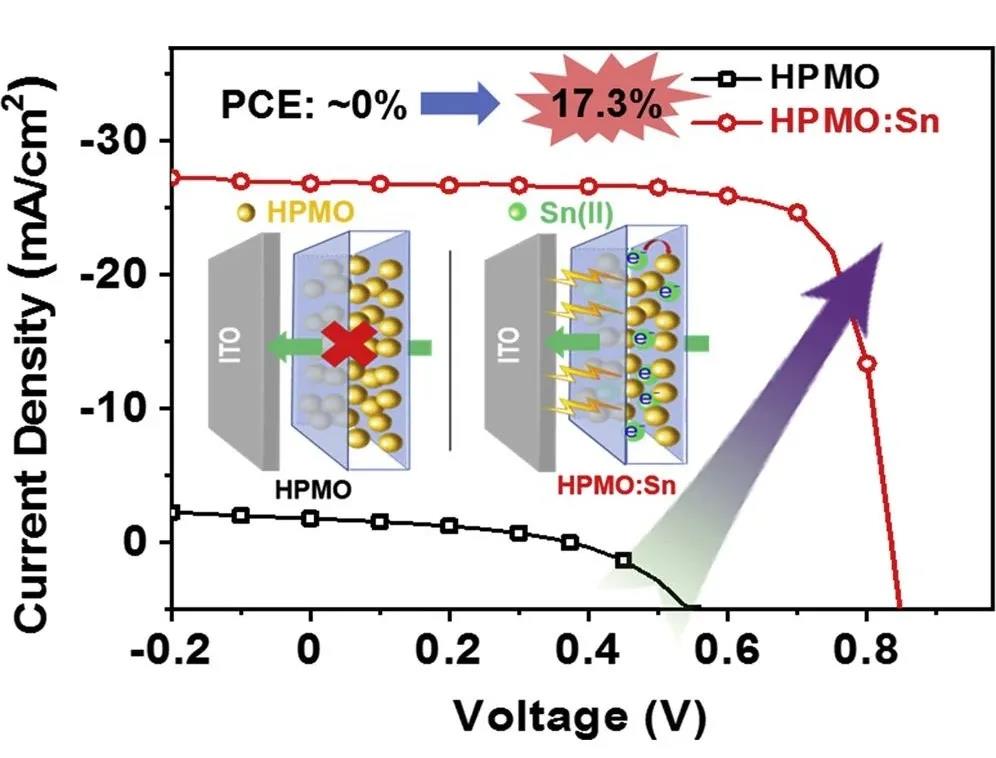

通過(guò)添加Sn2+，可以顯著提高HPMO膜的電導(dǎo)率，從而顯著提高PCE，從基于HPMO的OSC的0.25％提高到基于HPMO：Sn的OSC的17.3％。除了其優(yōu)越的性能，HPMO：Sn還具有實(shí)際應(yīng)用的優(yōu)勢(shì)：HPMO和Sn2+是低成本的市售化學(xué)品，并且可以通過(guò)將兩種化合物溶解在甲醇中來(lái)輕松制備相應(yīng)的混合溶液。

對(duì)于器件制造，可以使用通過(guò)濕法清潔的玻璃ITO基板，而無(wú)需進(jìn)行UV-臭氧處理，同時(shí)HPMO：Sn層無(wú)需進(jìn)一步處理。此外，HPMO：Sn HTL與刀片涂層具有很好的兼容性，其PCE為15.1%（1 cm² OSC）。
HPMO：Sn HTL可以用于基于其他有代表性的光活性層的OSCs，包括PTB7-Th：PC₇₁BM、PBDB-T：ITIC和PM6：IT-4F，并且OSCs對(duì)相應(yīng)的光活性材料表現(xiàn)出非常理想的PCE。
