鈣鈦礦發(fā)光二極管（PeLED）的長期運行穩(wěn)定性，尤其是通常只有幾個小時的紅色PeLED，一直面臨著巨大的挑戰(zhàn)。香港大學Wallace C. H. Choy，Yong Wang和吉林大學Qingfeng Dong等人報道了一種穩(wěn)定的β-CsPbI3納米晶體（NCs），并用于高效的發(fā)光二極管。

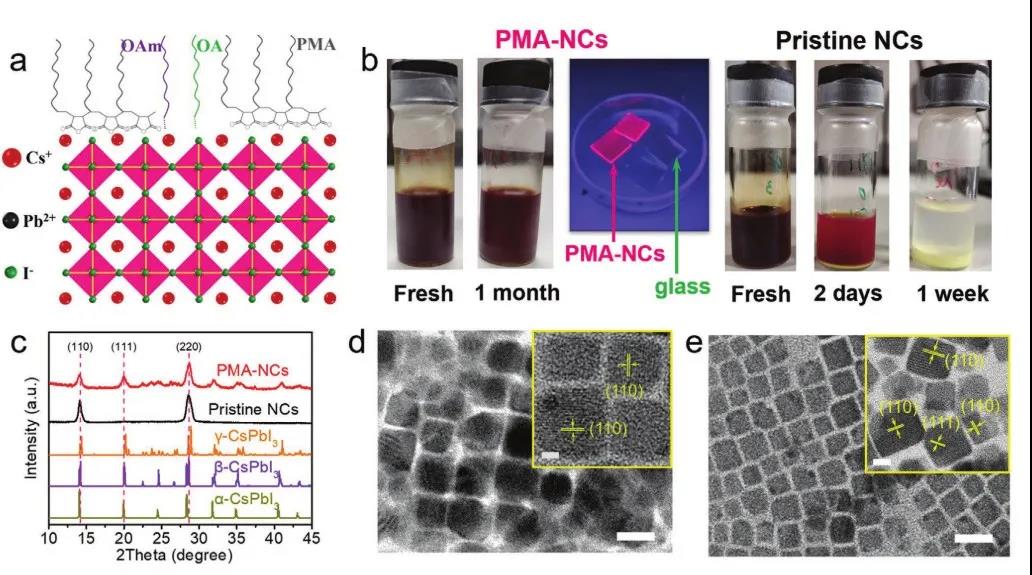

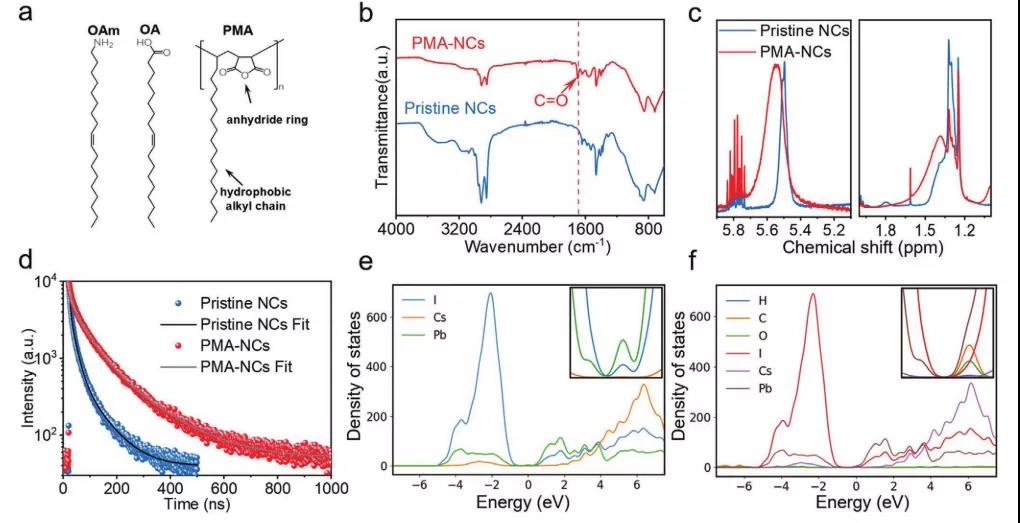

研究人員通過在合成NCs中加入聚（馬來酸酐-alt-1-十八碳烯（PMA））用于高效且穩(wěn)定的紅色發(fā)光PeLEDs。PMA可以通過PMA中O基團與Pb2+之間的偶聯(lián)作用，與前體中的PbI2化學相互作用，從而促進穩(wěn)定的β-CsPbI3 NCs的結(jié)晶。

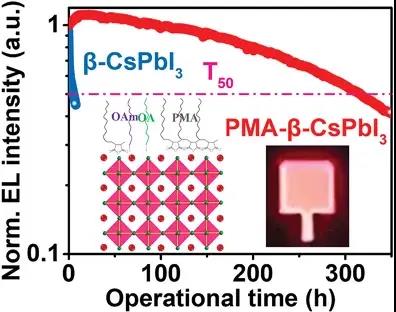

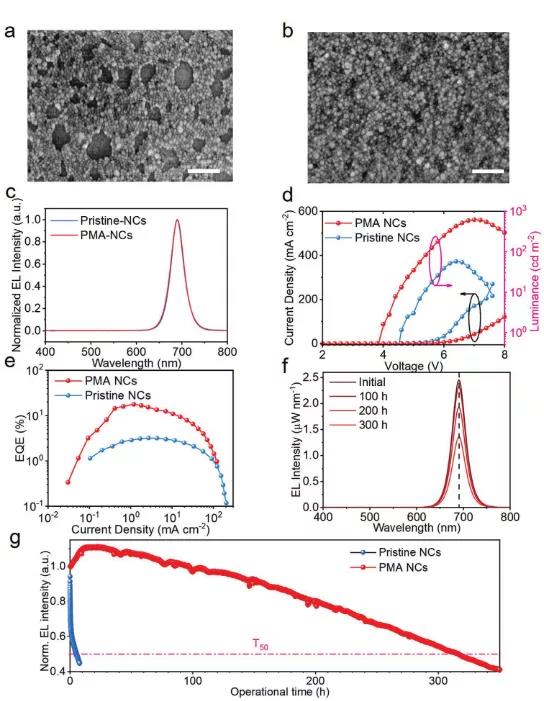

同時，交聯(lián)的PMA大大降低了β-CsPbI3 NCs表面的PbCs反位缺陷。得益于改善的晶體相質(zhì)量，β-CsPbI3 NCs薄膜的光致發(fā)光量子產(chǎn)率從34％顯著提高到了89％。相應的發(fā)紅光的PeLED達到了17.8％的高外量子效率和出色的操作穩(wěn)定性。在30 mA cm-2的恒定電流密度下，PeLED的T50（衰減到初始電致發(fā)光強度的一半）時間達到317 h。
