盡管具有優(yōu)異的空穴提取產(chǎn)率和導(dǎo)電性，但由目前最先進(jìn)高效的spiro-OD組成的摻雜分子半導(dǎo)體薄膜膜尚無法滿足85°C的耐用鈣鈦礦太陽能電池的要求。

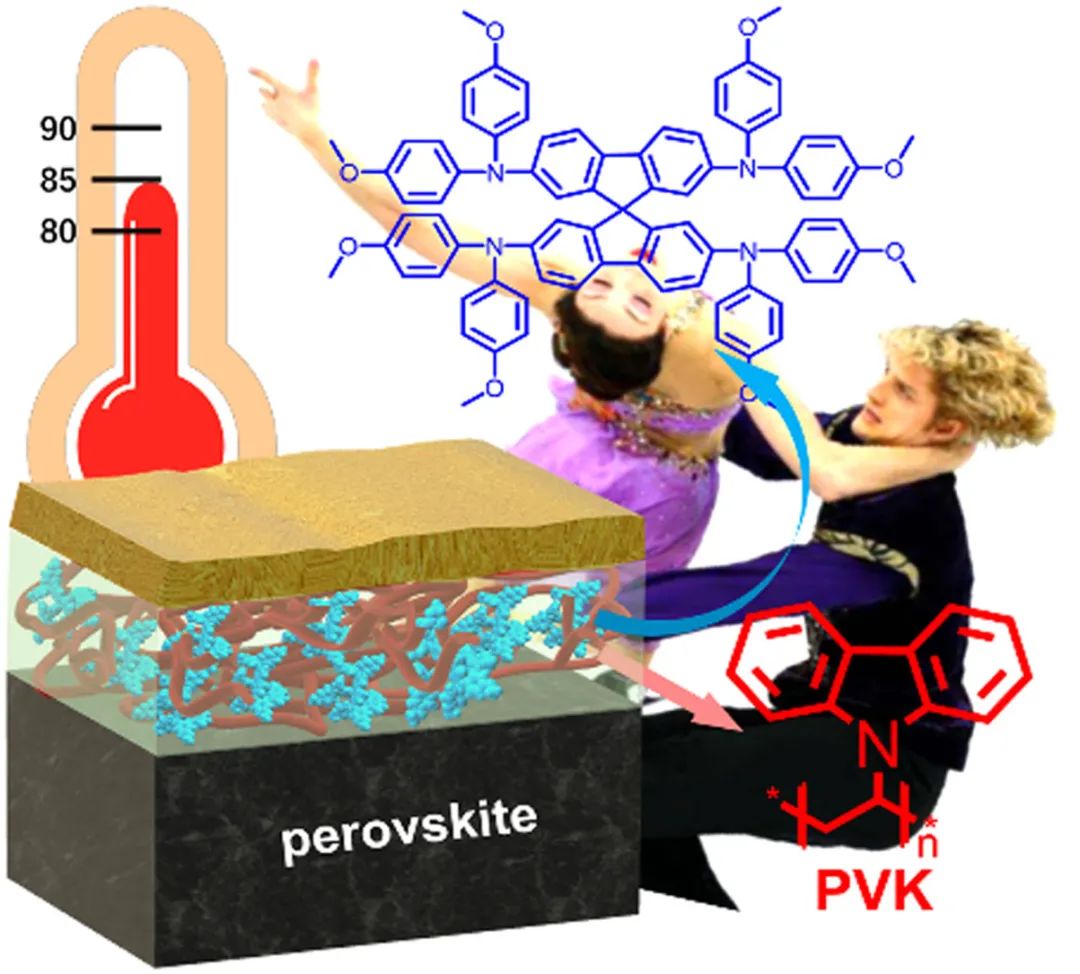

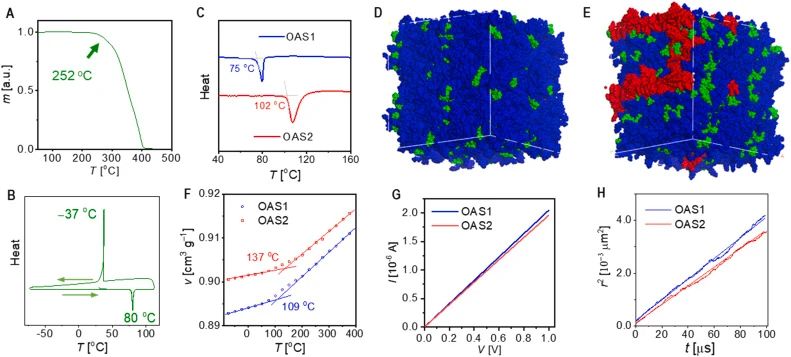

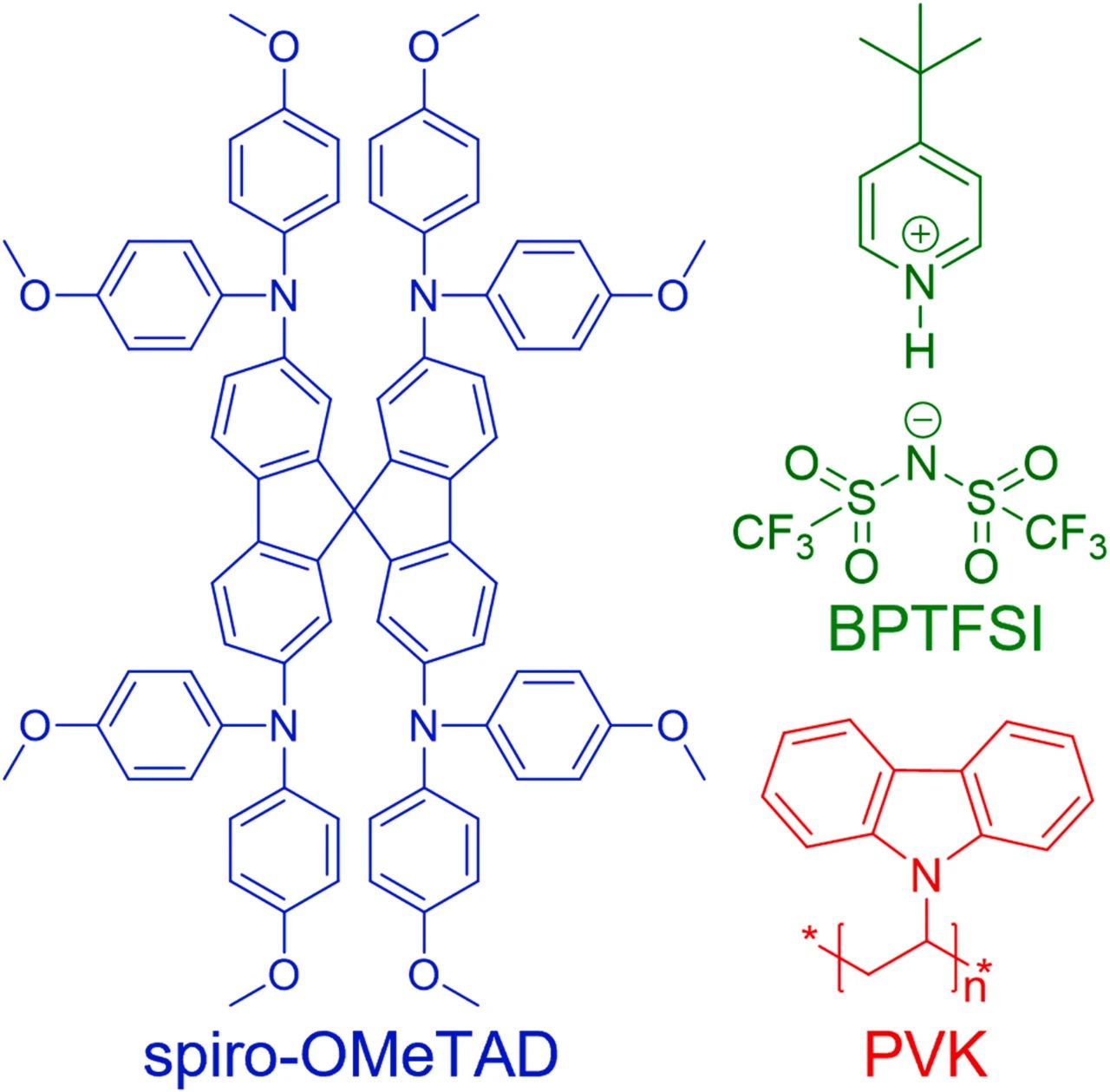

浙江大學(xué)Peng Wang等人將商業(yè)聚合物聚（9-乙烯基咔唑）和非揮發(fā)性有機(jī)鹽4-（叔丁基）吡啶雙（三氟甲磺酰基）酰亞胺與spiro-OD混合，得到具有高電導(dǎo)率和高玻璃化轉(zhuǎn)變溫度的半導(dǎo)體復(fù)合材料。

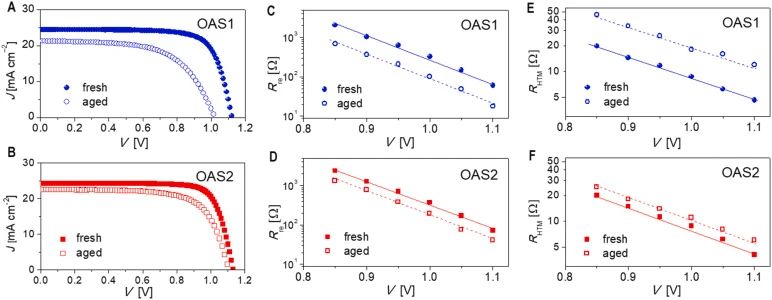

由于對電荷傳輸阻力，界面復(fù)合阻力和空穴提取產(chǎn)率的良好控制，可以將所得有機(jī)復(fù)合物溶液法制備成空穴傳輸層，并用于鈦礦太陽能電池，效率超過21％。器件可以在85 ^oC高溫下工作運(yùn)行。

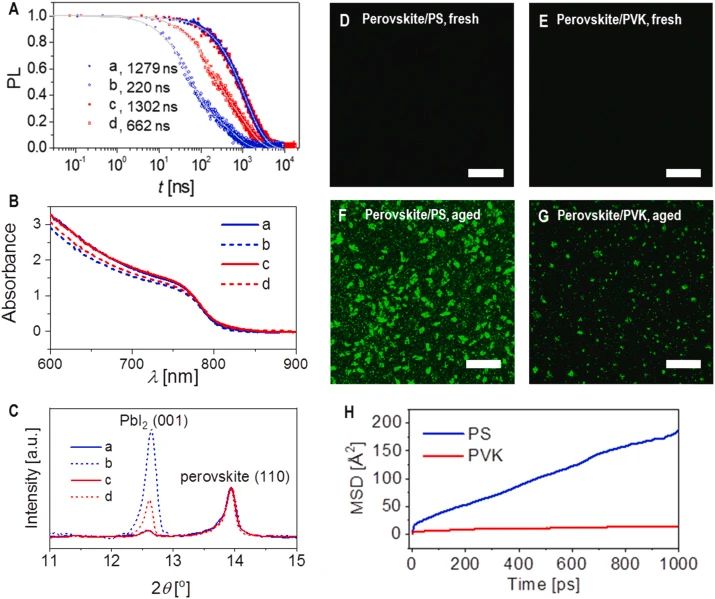

從氣體擴(kuò)散調(diào)節(jié)的全新視角出發(fā)，通過多種實驗測量和分子動力學(xué)模型共同揭示了有機(jī)物復(fù)合層對雜化鈣鈦礦熱分解的關(guān)鍵影響。

Yutong Ren et al. A spiro-OD d semiconductor composite with over 100 °C glass transition temperature for durable perovskite solar cells, Nano Energy, 2020.

https://doi.org/10.1016/j.nanoen.2020.105655

https://www.sciencedirect.com/science/article/pii/S2211285520312283#!
