鈣鈦礦納米晶體（PeNCs）的表面性能的合理設計對于獲得同時具有高光致發(fā)光效率和出色的電荷傳輸特性的發(fā)光二極管（LED）至關重要。然而，常用的鹵化鉛源使其難以合理地優(yōu)化PeNCs的表面成分。另外，先前開發(fā)的用于常規(guī)無機納米晶體的配體工程策略容易使PeNCs的表面性能變差，從而在優(yōu)化其光電性能方面帶來了額外的困難。

鑒于此，電子科技大學的劉明偵和林雪平大學的白賽，高峰等人開發(fā)了一種新的策略，該策略采用雙功能的有機鉛源來合成具有增強的電荷傳輸性能的高發(fā)光PeNCs。

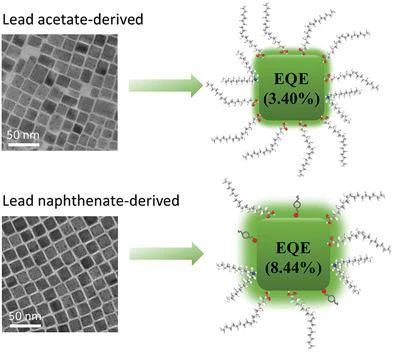

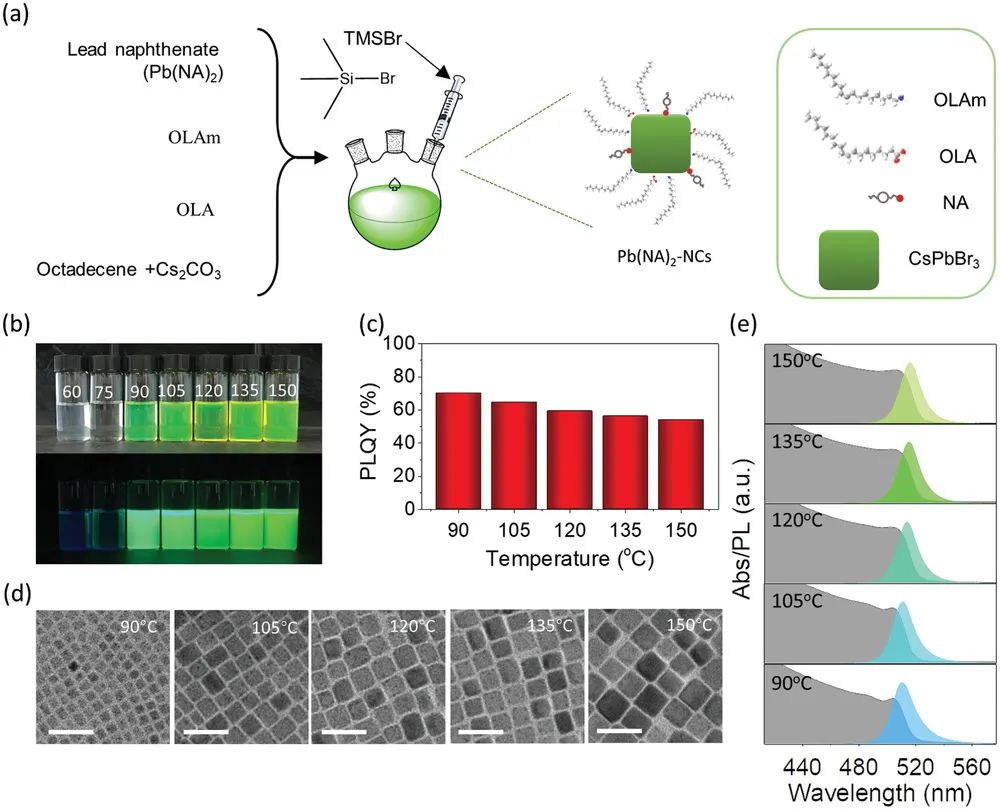

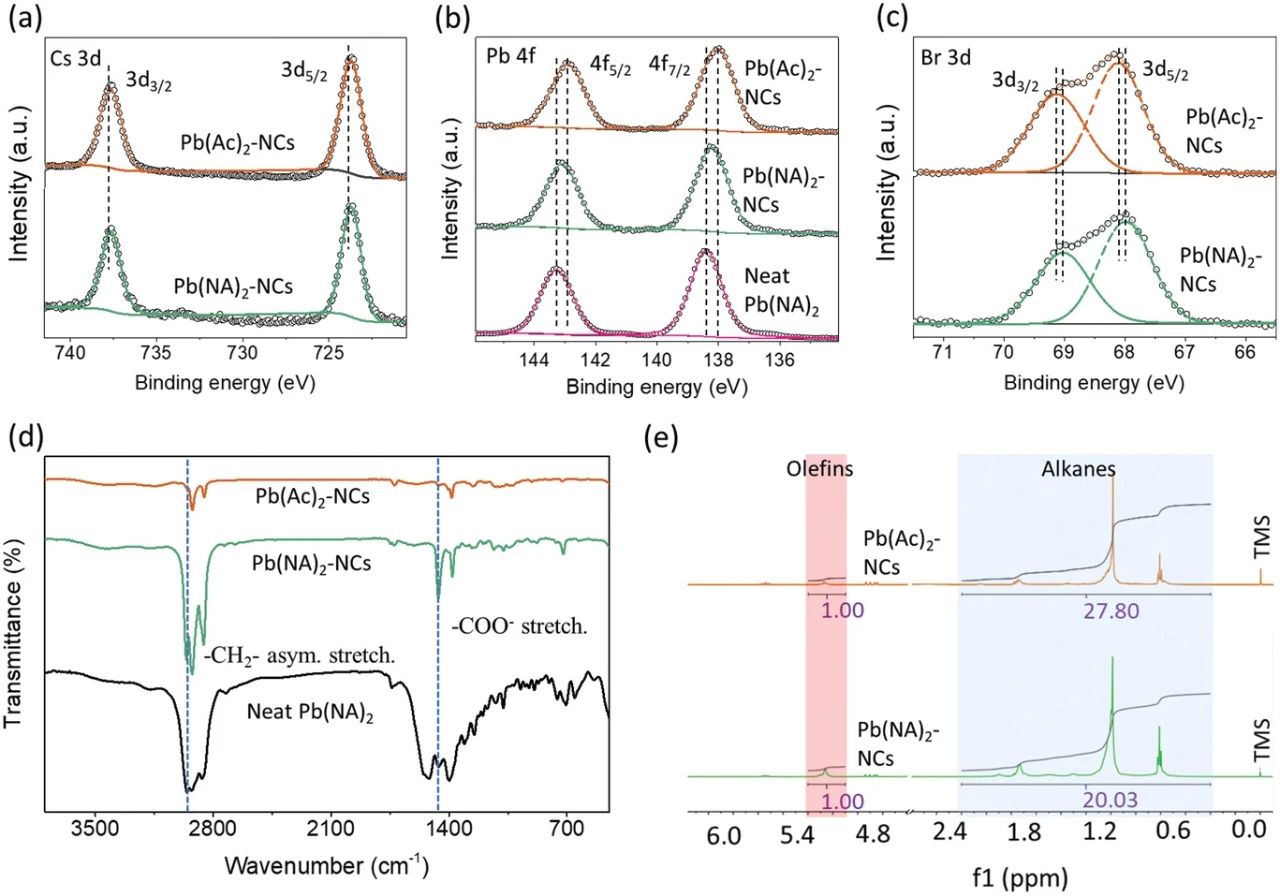

研究人員探索了環(huán)烷酸鉛（Pb（NA）₂），其中鉛離子充當鉛源，而環(huán)烷酸隨后可充當表面配體，并全面研究了在不同合成條件下獲得的產(chǎn)物。獲得具有可控制的尺寸和優(yōu)異的光學性能的單分散溴化銫鉛（CsPbBr₃）納米晶，顯示出高達80％的光致發(fā)光量子產(chǎn)率。

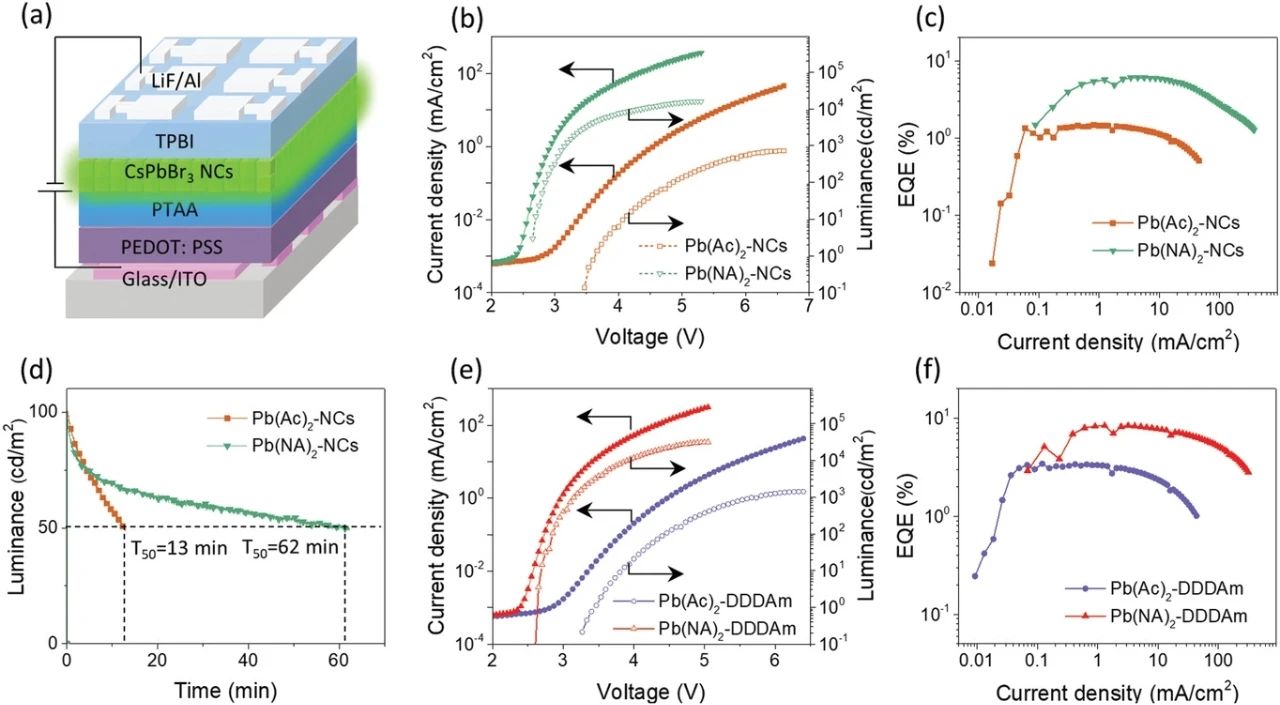

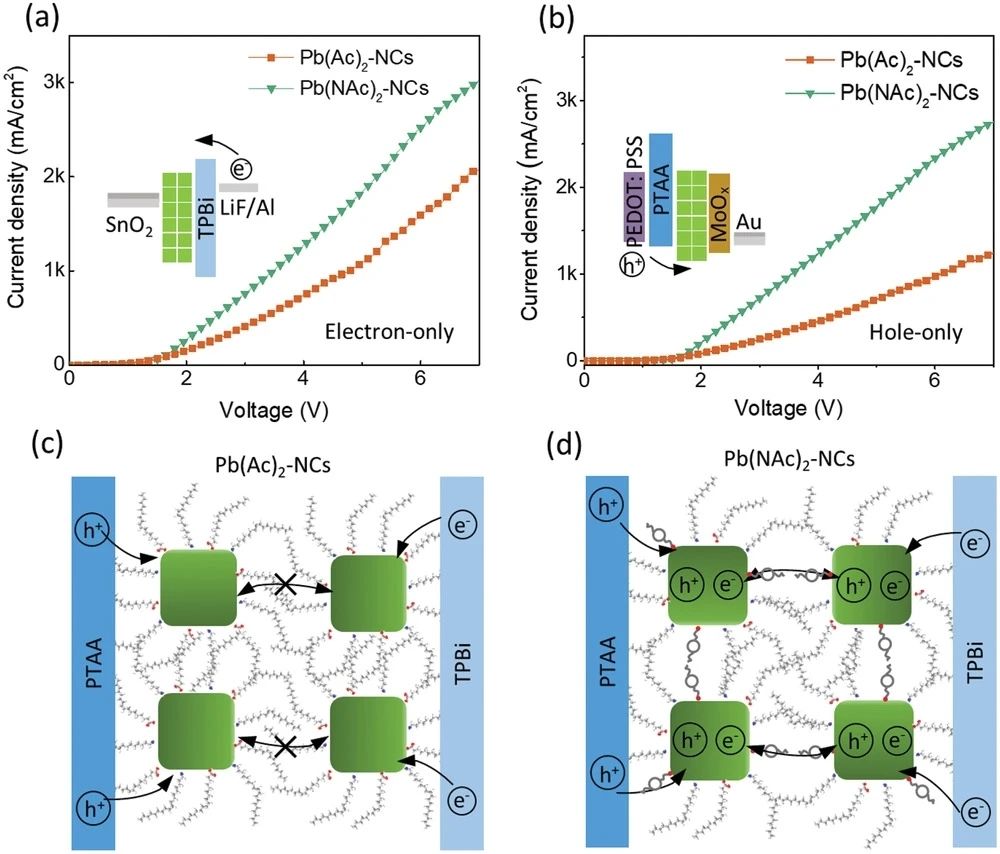

基于Pb（NA）2制備的PeNCs同時增強的電致發(fā)光的性能，所得的LED表現(xiàn)出8.44％的高峰值外量子效率和31759 cd cm^-2的最大亮度。

Haifeng Zhao et al. Efficient and High‐Luminance Perovskite Light‐Emitting Diodes d on CsPbBr3 Nanocrystals Synthesized from a Dual‐Purpose Organic Lead Source，Small，2020.

DOI: 10.1002/smll.202003939.
