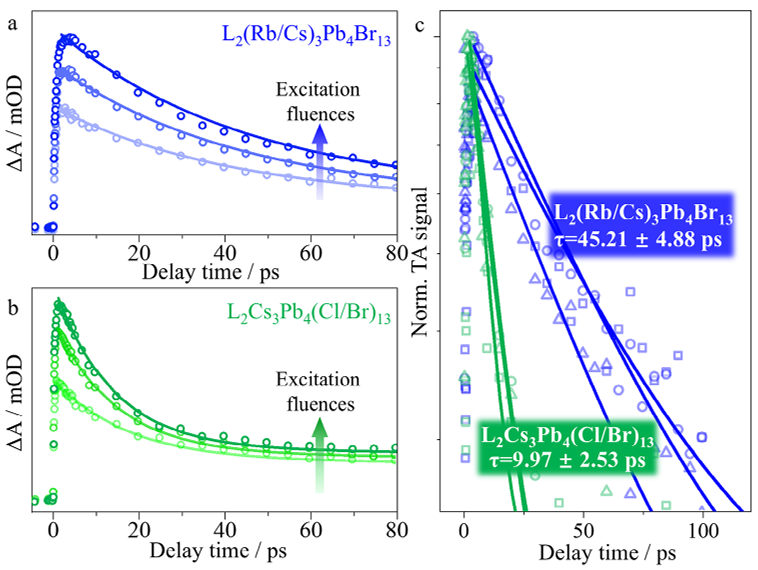

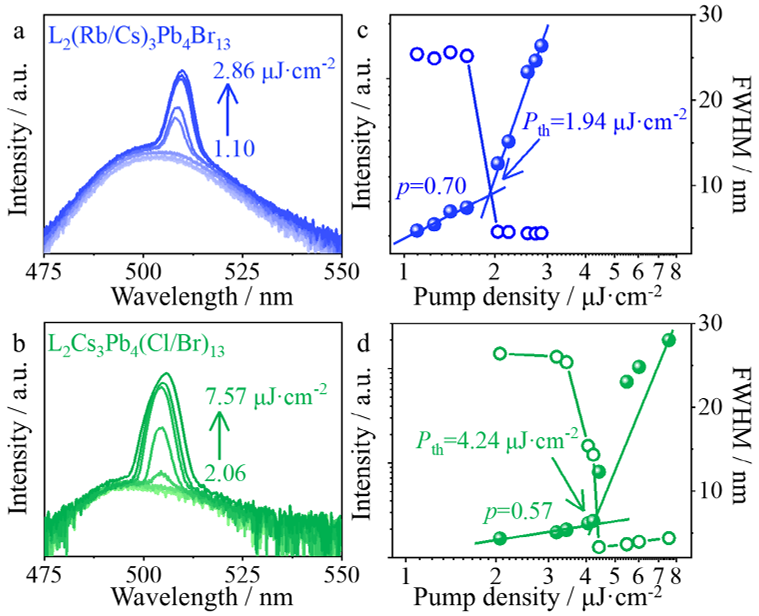

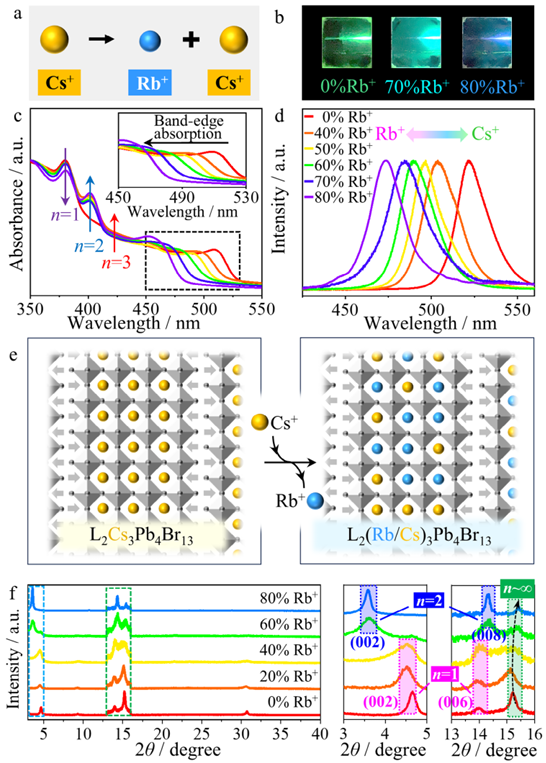

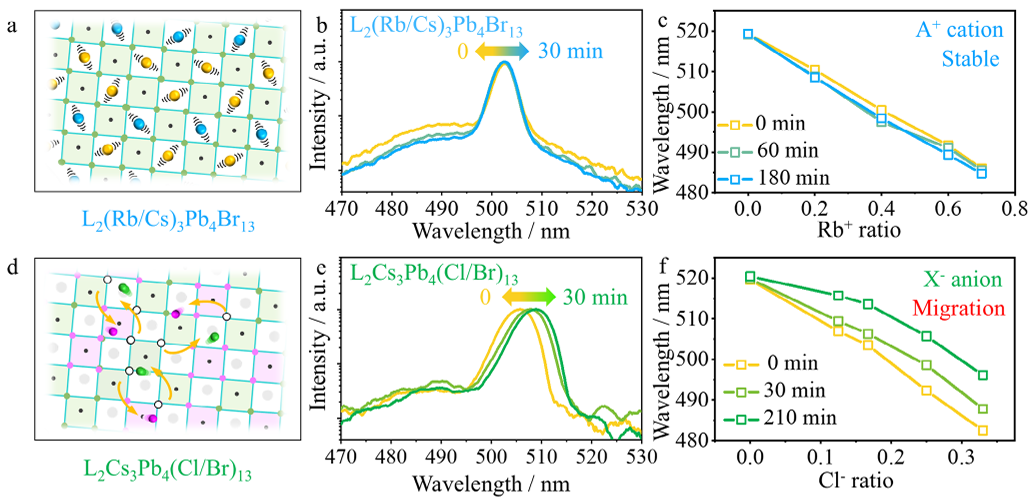

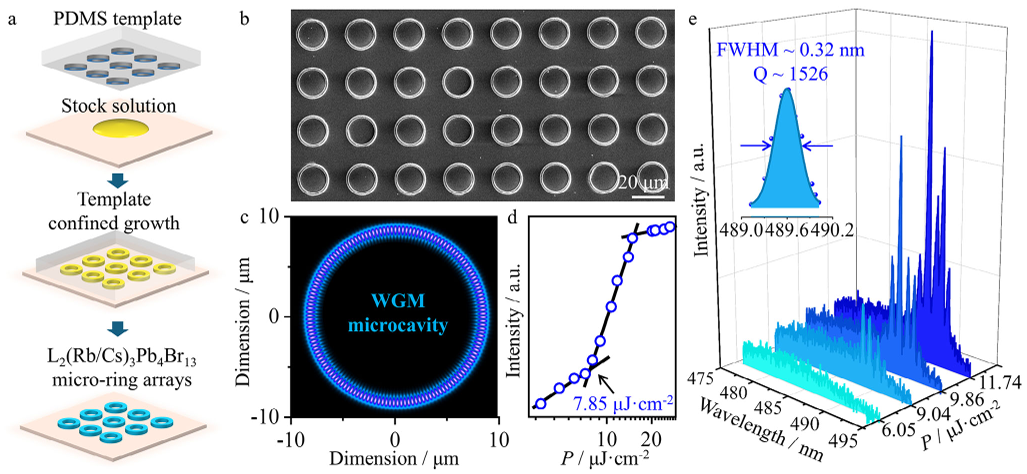

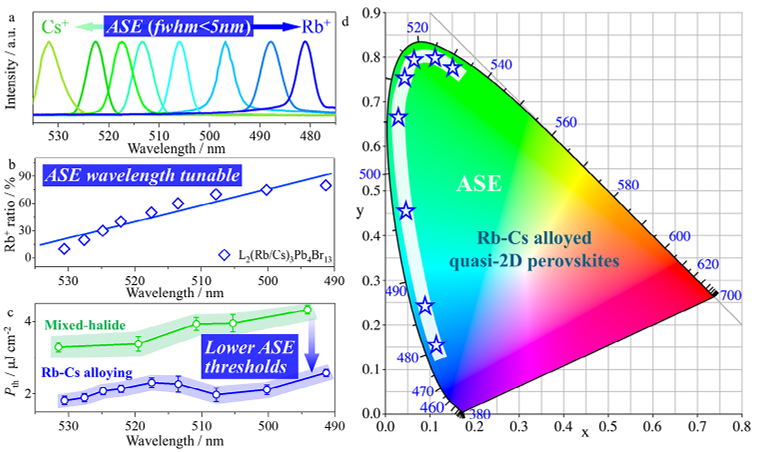

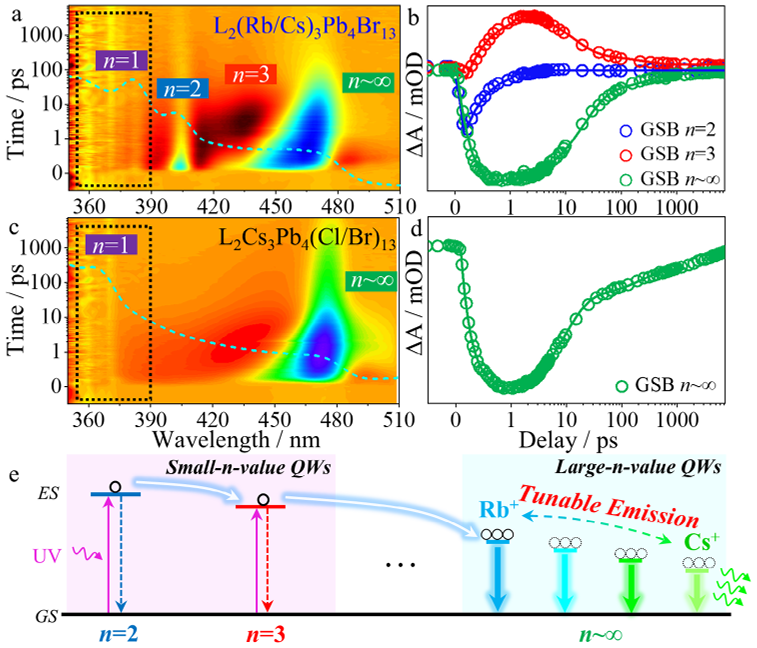

藍(lán)綠光激光器是下一代光電子技術(shù)的關(guān)鍵。雖然GaN-InGaN激光器性能優(yōu)異，但其復(fù)雜的制造工藝和精確調(diào)節(jié)帶隙的挑戰(zhàn)仍然是其面臨的重大挑戰(zhàn)?；旌香U鹵化物鈣鈦礦是一種很有前景的替代方案，具有可調(diào)帶隙和經(jīng)濟(jì)高效的溶液處理工藝。然而，這些材料中的鹵化物遷移會(huì)導(dǎo)致光譜不穩(wěn)定和工作條件下的發(fā)光偏移。鑒于此，2025年6月12日天津大學(xué)張海華&首都師范大學(xué)付紅兵于AM刊發(fā)在Rb-Cs合金準(zhǔn)二維鈣鈦礦中實(shí)現(xiàn)低閾值和優(yōu)異光譜穩(wěn)定性的可調(diào)諧放大自發(fā)發(fā)射的研究成果，本文介紹了一種新型的Rb-Cs合金準(zhǔn)二維鈣鈦礦，它既具有較低的放大自發(fā)輻射(ASE)閾值，又具有出色的光譜穩(wěn)定性。通過(guò)精確調(diào)節(jié)Rb-Cs比例，它實(shí)現(xiàn)了藍(lán)綠光譜（481-532 nm）范圍內(nèi)的放大自發(fā)輻射。Rb-Cs合金化對(duì)量子阱分布進(jìn)行了關(guān)鍵性的調(diào)控，優(yōu)化了能量圖景，并抑制了俄歇復(fù)合，最終實(shí)現(xiàn)了創(chuàng)紀(jì)錄的1.94 μJ·cm^?2放大自發(fā)輻射閾值——比混合鹵化物鈣鈦礦的放大自發(fā)輻射閾值低50%以上。這些材料表現(xiàn)出卓越的光譜穩(wěn)定性，即使長(zhǎng)時(shí)間熱退火后，放大自發(fā)輻射光譜仍能保持穩(wěn)定，從而克服了鹵化物遷移引起的衰減。此外，由這些Rb-Cs合金鈣鈦礦制成的微環(huán)激光器陣列展現(xiàn)出卓越的激光特性，包括高質(zhì)量的回音壁模式諧振和低激光閾值，凸顯了其在先進(jìn)激光技術(shù)中的潛力。
