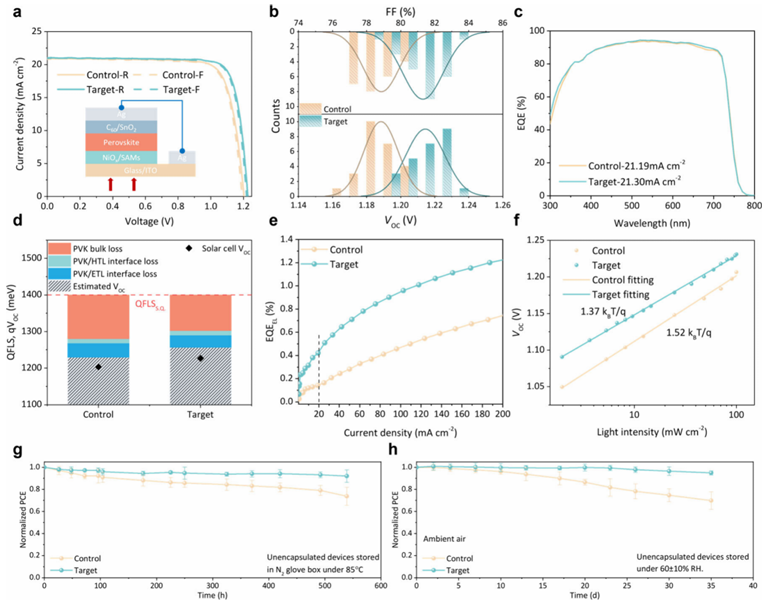

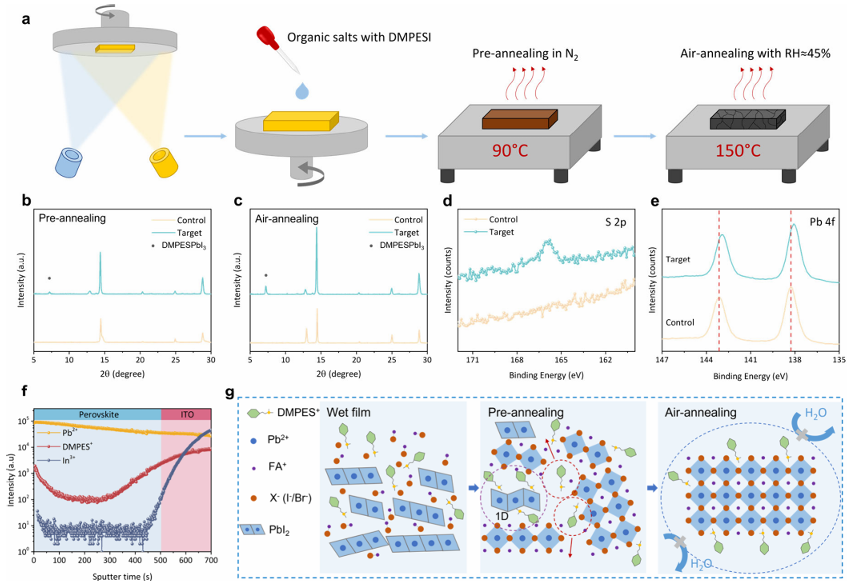

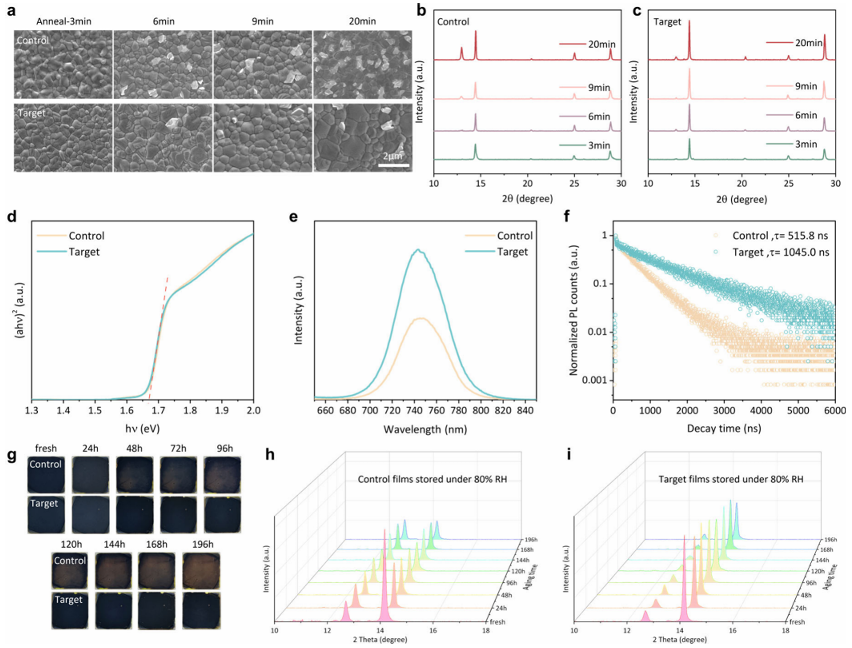

鈣鈦礦/工業(yè)絨面硅疊層太陽能電池是未來低成本光伏應(yīng)用最有前景的候選材料之一。在混合兩步沉積法中，空氣退火是制備高質(zhì)量鈣鈦礦薄膜的必經(jīng)工序。然而，由于濕氣和高溫的影響，該工藝往往會導(dǎo)致鈣鈦礦表面發(fā)生嚴(yán)重的分解。鑒于此，2025年6月19日南京大學(xué)Wenchi Kong&譚海仁于AEL刊發(fā)锍基分子內(nèi)部封裝的耐濕性鈣鈦礦/硅疊層太陽能電池的研究成果，為了解決這個問題，研究人員在有機鹽溶液中引入了一種穩(wěn)定添加劑——二甲基苯乙基碘化锍 (DMPESI)，形成一層疏水的內(nèi)部包覆層。結(jié)果，空氣退火過程中鈣鈦礦表面的分解得到有效抑制，制備的鈣鈦礦薄膜的穩(wěn)定性和質(zhì)量顯著提高。最終，鈣鈦礦/工業(yè)絨面硅疊層太陽能電池的效率達(dá)到了驚人的30.49%(1.21 cm2)。此外，封裝疊層器件在經(jīng)過近1800小時的最大功率點跟蹤(MPPT) (ISOS-L-1)后仍保留了其初始效率的84%，在經(jīng)過723小時的濕熱測試(ISOS-D-3)后仍保留了80%的初始效率。
